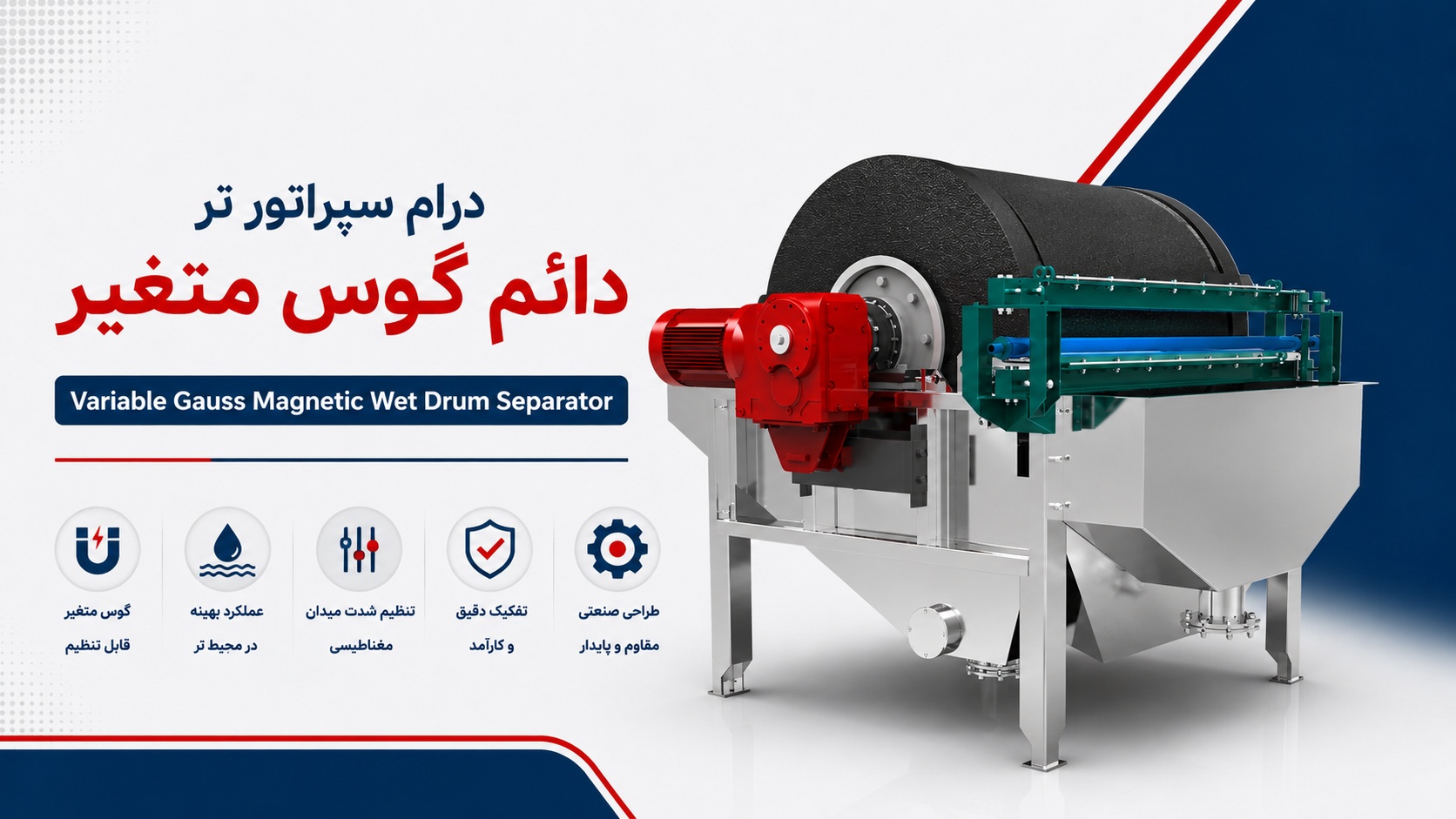

درام سپراتور تر دائم گوس متغیر چیست؟ بررسی عملکرد و کاربرد در صنایع
در صنایع معدنی و فرآوری مواد، یکی از بزرگترین چالشهای مهندسان و مدیران خطوط تولید، نوسانات مداوم در عیار خوراک ورودی (Feed Grade) است. تجهیزات مغناطیسی سنتی با شدت میدان ثابت، اغلب در برابر این تغییرات انعطافپذیر نیستند؛ موضوعی که به افت راندمان، کاهش میزان بازیابی و در نهایت هدررفت سرمایه منجر میشود. راهکار مهندسی و مدرن برای غلبه بر این چالش، استفاده از درام سپراتور تر دائم گوس متغیر است.
این تجهیز پیشرفته با قابلیت تطبیقپذیری بالا، به خطوط فرآوری اجازه میدهد تا بر اساس نوع و عیار کانی ورودی، شدت میدان مغناطیسی را در لحظه تغییر دهند. در این مقاله تخصصی، به بررسی دقیق عملکرد، مشخصات فنی و کاربردهای صنعتی این دستگاه میپردازیم و نقش آن را در بهینهسازی خطوط تولید کانیهای فلزی و غیرفلزی تحلیل میکنیم.
نکات کلیدی در یک نگاه
- انعطافپذیری لحظهای: امکان تغییر شدت میدان مغناطیسی بر اساس نوسانات عیار مواد معدنی.
- تغییر فاز بدون توقف: قابلیت تبدیل از حالت LIMS (شدت پایین) به MIMS (شدت متوسط) و بالعکس در چند ثانیه بدون نیاز به توقف خط تولید.
- افزایش ریکاوری: جلوگیری از هدررفت مواد باارزش با تنظیم دقیق قدرت جذب مغناطیسی.
- کاربرد گسترده: گزینهای ایدهآل برای فرآوری کنسانتره سنگ آهن و خالصسازی کانیهای غیرفلزی.
- طراحی سفارشی: امکان طراحی قطببندی و شدت میدان بر اساس نیاز دقیق خط تولید توسط شایان مغناطیس.
معرفی درام سپراتور تر دائم با شدت میدان متغیر
جداکننده مغناطیسی یا درام سپراتور تر (Wet Drum Magnetic Separator)، یکی از کلیدیترین تجهیزات در مدارهای فرآوری مواد معدنی است که ذرات مغناطیسی را از داخل دوغاب (Slurry) جدا میکند. در مدلهای استاندارد، بلوکهای آهنربای دائم (Permanent Magnets) درون درام با یک فاصله و آرایش ثابت نصب میشوند که یک میدان مغناطیسی با شدت (گوس) مشخص و غیرقابل تغییر ایجاد میکنند.
اما درام سپراتور تر دائم گوس متغیر، نسل جدیدی از این تجهیزات است که با یک مکانیزم مهندسی پیشرفته در بخش یوغ و آرایش مگنتهای داخلی طراحی شده است. این دستگاه به اپراتور یا سیستم کنترل خط اجازه میدهد تا شدت میدان مغناطیسی در سطح درام (Surface Gauss) را کاهش یا افزایش دهد. این ویژگی برای کارخانجاتی که خوراک آنها از معادن مختلف یا رگههای متفاوت یک معدن تأمین میشود، یک مزیت استراتژیک محسوب میگردد؛ زیرا بدون نیاز به تعویض تجهیزات، دستگاه با شرایط جدید کالیبره میشود.
نحوه عملکرد و تنظیم شدت میدان مغناطیسی (گوس)
اساس کار درام سپراتورهای گوس متغیر بر پایه تغییر فاصله مؤثر یا زاویه قرارگیری بلوکهای مغناطیسیِ داخلی نسبت به پوسته درام (Shell) است. از آنجا که در این تجهیزات از آهنرباهای دائم (و نه الکترومگنت) استفاده میشود، تغییر گوس از طریق مکانیزمهای مکانیکی و هیدرولیکی/پنوماتیکی دقیق در داخل سیلندر انجام میگیرد.
بزرگترین مزیت عملیاتی این دستگاه، عدم نیاز به توقف خط تولید (Zero Downtime) است. در خطوط فرآوری سنتی، تغییر دستگاه از حالت لیمز (LIMS – جداکننده شدت پایین) به میمز (MIMS – جداکننده شدت متوسط) نیازمند خاموش کردن خط، تخلیه مواد و گاهی تعویض کامل درام است. اما در درام سپراتور گوس متغیر، این فرآیند تنها در چند ثانیه رخ میدهد.
با تغییر تنظیمات، دستگاه میتواند:
- در حالت LIMS: برای جذب ذرات با خاصیت مغناطیسی بالا (مانند مگنتیت خالص) با شدت میدان پایینتر کار کند تا از گیر افتادن ذرات باطله (Gangue) جلوگیری شود و عیار کنسانتره بالا برود.
- در حالت MIMS: به سرعت شدت میدان را افزایش دهد تا ذراتی که خاصیت مغناطیسی کمتری دارند (یا ذرات قفلشده با باطله) را جذب کرده و میزان ریکاوری کل را به حداکثر برساند.
کاربردهای صنعتی درام مگنت گوس متغیر
صنایع معدنی همواره با چالش عدم یکنواختی مواد روبرو هستند. درام سپراتورهای گوس متغیر بیشترین کاربرد را در صنایعی دارند که نیاز به جداسازی دقیق مواد بر اساس نوسانات عیار ورودی است.
محور اصلی کاربرد این تجهیزات در فرآوری کنسانتره سنگ آهن است، اما در خالصسازی سایر کانیها نیز نقش پررنگی دارند.
جدول مقایسه کاربرد در حالتهای LIMS و MIMS
| وضعیت دستگاه (شدت میدان) | محدوده تقریبی شدت میدان | کاربرد اصلی در فرآوری صنعتی | هدف نهایی |
| حالت LIMS (شدت پایین) | ۷۰۰ تا ۱۲۰۰ گوس | جداسازی مگنتیت با عیار بالا، بازیابی مدیا در سیستمهای Heavy Media | افزایش عیار نهایی محصول، کاهش ناخالصیها |
| حالت MIMS (شدت متوسط) | ۲۰۰۰ تا ۶۰۰۰ گوس | جذب ذرات نیمهمغناطیسی، هماتیتهای ضعیف یا ذرات قفلشده | به حداکثر رساندن ریکاوری معدن، جلوگیری از هدررفت در باطله |
توجه: مقادیر گوس به صورت عمومی بیان شده و بسته به طراحی دقیق خط تولید قابل سفارشیسازی است.
مشخصات فنی و طراحی درام سپراتورهای شایان مغناطیس
تولید تجهیزاتی که بتوانند به صورت لحظهای شدت میدان را با بالاترین پایداری تغییر دهند، نیازمند دانش متالورژی، فیزیک مغناطیس و مهندسی مکانیک است. مجموعه شایان مغناطیس به عنوان تأمینکننده تخصصی تجهیزات مغناطیسی صنعتی، این درامها را با مشخصات فنی منحصربهفرد و بر اساس نیاز مشتری ارائه میدهد.
طراحی قطببندی (Pole Design) در این دستگاهها از اهمیت بالایی برخوردار است. شایان مغناطیس با بهرهگیری از نرمافزارهای پیشرفته شبیهسازی مغناطیسی (مانند Maxwell)، زاویه و چیدمان قطبها را به گونهای طراحی میکند که در هر دو حالت مینیمم و ماکزیمم گوس، گرادیان مغناطیسی یکنواخت و قدرتمندی در سطح درام ایجاد شود. استفاده از قویترین و پایدارترین مگنتهای دائم (از جمله گریدهای خاص نئودیمیوم و فریتهای صنعتی مرغوب) تضمینکننده طول عمر بالای این تجهیزات است.
جدول مشخصات فنی عمومی (قابل تنظیم و سفارشیسازی)
| مشخصه فنی | توضیحات و قابلیتهای قابل ارائه توسط شایان مغناطیس |
| نوع مگنت | آهنربای دائم (ترکیب مهندسیشده فریت استرانسیم و نئودیمیوم NdFeB) |
| محدوده تغییرات شدت میدان (گوس) | متغیر بر اساس طراحی (پوشش کامل بازههای LIMS تا MIMS) |
| ظرفیت عبوری دوغاب | قابل طراحی در ابعاد مختلف متناسب با تناژ ورودی کارخانه |
| جنس پوسته (Shell) | استیل ضدزنگ غیرمغناطیسی (Anti-Magnetic Stainless Steel) با مقاومت بالا در برابر سایش |
| طراحی قطببندی | شبیهسازی دقیق با نرمافزارهای مهندسی برای ایجاد بالاترین گرادیان |
| سیستم تغییر گوس | مکانیزمهای دقیق داخلی (بدون نیاز به توقف خط یا اپراتوری پیچیده) |
مزایای کلیدی استفاده از درام سپراتور گوس متغیر
سرمایهگذاری روی درام سپراتور تر با قابلیت گوس متغیر، توجیه اقتصادی و فنی بسیار بالایی برای کارخانجات فرآوری دارد:
- افزایش چشمگیر ریکاوری (Recovery): با جلوگیری از خروج ذرات ارزشمند به همراه باطله در زمان افت عیار خوراک.
- انعطافپذیری استراتژیک: توانایی پذیرش خوراک از معادن مختلف با خواص مغناطیسی متفاوت (Blend) بدون نگرانی از افت راندمان.
- کاهش زمان خرابی (Downtime): حذف زمانهای تلفشده برای خاموش کردن خط، تخلیه تانک و تغییر فیزیکی تنظیمات دستگاه.
- بهینهسازی مصرف انرژی و آب: به دلیل کاهش نیاز به مدارهای خردایش مجدد (Regrinding) برای ذراتی که به درستی جدا نشدهاند.
استعلام قیمت و خرید درام سپراتور از شایان مغناطیس
انتخاب و خرید یک تجهیز پیچیده مانند درام سپراتور تر دائم گوس متغیر، نیازمند بررسی دقیق متغیرهای خط تولید است. قیمت درام مگنت گوس متغیر یک عدد ثابت نیست و مستقیماً به عواملی نظیر ابعاد دستگاه (قطر و طول درام)، ظرفیت عبوری، نوع و گرید آهنرباهای دائم بهکاررفته (میزان استفاده از مگنتهای گرانقیمت نئودیمیوم نسبت به فریت)، و پیچیدگی مکانیزم تغییر گوس بستگی دارد.
مجموعه تخصصی شایان مغناطیس با سالها تجربه در زمینه تأمین انواع آهنرباهای صنعتی و تجهیزات جداسازی مغناطیسی، آماده ارائه مشاوره به مدیران کارخانجات است. خرید یک تجهیز عمومی و از پیشساختهشده برای خطوط حساسی که با نوسان عیار مواجهند، میتواند منجر به خسارات جبرانناپذیری شود. از این رو، طراحی سفارشی بر اساس آنالیز دقیق خوراک ورودی شما، تضمینکننده بازگشت سریع سرمایه (ROI) خواهد بود.
سوالات متداول (FAQ)
۱. درام سپراتور گوس متغیر چه تفاوتی با درام سپراتورهای معمولی دارد؟
درامهای معمولی دارای شدت میدان مغناطیسی ثابت هستند، در حالی که در مدل گوس متغیر، اپراتور میتواند بسته به عیار و نوع مواد ورودی، قدرت مغناطیسی دستگاه را تغییر دهد تا بالاترین میزان راندمان به دست آید.
۲. تغییر شدت میدان مغناطیسی در این دستگاه چقدر زمان میبرد؟ مکانیزمهای تعبیهشده در این دستگاهها به گونهای طراحی شدهاند که فرآیند تغییر شدت میدان (مثلاً از حالت LIMS به MIMS) تنها در چند ثانیه انجام میشود.
۳. آیا برای تغییر گوس نیاز به خاموش کردن دستگاه و توقف خط تولید است؟ خیر؛ یکی از بزرگترین مزایای فنی این تجهیزات، قابلیت تنظیم شدت میدان مغناطیسی در حین کار (On-the-fly) است و نیازی به توقف خط فرآوری (Downtime) ندارد. برخلاف تجهیزات سنتی که برای تنظیم مجدد نیازمند قطع کامل خوراک و تخلیه تانک بودند، این سیستم بدون ایجاد کمترین وقفه در جریان عبوری دوغاب کالیبره میشود و از تحمیل هزینههای سنگین ناشی از توقف تولید جلوگیری میکند.
۴. این تجهیز برای فرآوری چه نوع مواد معدنی مناسبتر است؟ این دستگاه به طور ویژه برای کارخانجات فرآوری کنسانتره سنگ آهن (مگنتیت و هماتیت) طراحی شده است، اما برای خالصسازی سایر کانیهای فلزی و غیرفلزی که حاوی ناخالصیهای مغناطیسی با حساسیتهای متفاوت هستند نیز کاربرد فراوان دارد.
۵. قیمت درام سپراتور تر دائم گوس متغیر به چه عواملی بستگی دارد؟
قیمت این تجهیز به ابعاد هندسی (قطر و عرض درام)، ظرفیت پردازش دوغاب در ساعت، گرید و نوع مگنتهای بهکاررفته، محدوده متغیر گوس درخواستی و همچنین طراحی اختصاصی سیستم قطببندی بستگی دارد.
بهینهسازی خطوط فرآوری با درام سپراتورهای گوس متغیر
مدیریت مدرن در صنایع معدنی نیازمند استفاده از تجهیزاتی است که بتوانند خود را با متغیرهای غیرقابل پیشبینی معدن تطبیق دهند. درام سپراتور تر دائم گوس متغیر با ترکیب قدرت ماندگار مگنتهای دائم و انعطافپذیری سیستمهای مکانیکی، مرزهای جداسازی مغناطیسی را جابهجا کرده است. این تجهیز نه تنها عیار محصول نهایی را در بالاترین سطح نگه میدارد، بلکه با حفظ حداکثری ریکاوری، سودآوری کارخانه را تضمین میکند.
برای بررسی تخصصی خط فرآوری خود، نیازسنجی، انتخاب ظرفیت مناسب و دریافت مشاوره جهت طراحی و استعلام قیمت درام سپراتور تر دائم گوس متغیر، هماکنون با مهندسان شایان مغناطیس تماس بگیرید. کارشناسان ما آمادهاند تا با بررسی دقیق شرایط فرآیندی شما، بهینهترین راهکار مغناطیسی را ارائه دهند.
