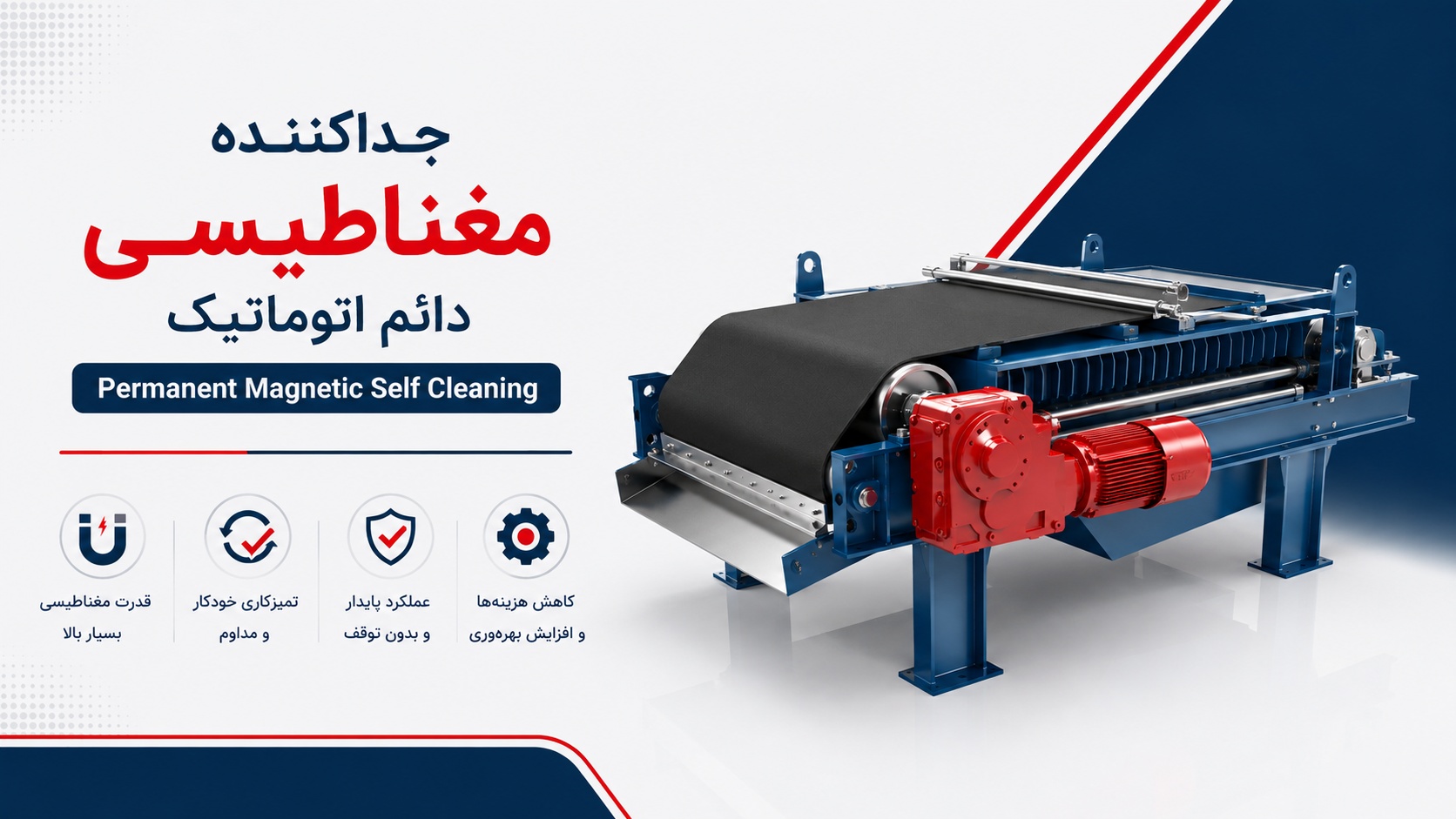

جداکننده مغناطیسی دائم اتوماتیک؛ راهکار قطعی حذف آهنآلات مزاحم
یکی از چالشهای اساسی و پرهزینه در معادن و کارخانجات صنعتی، ورود ناخواسته قطعات فلزی و آهنی مزاحم (Tramp Iron) به جریان مواد اولیه است. وجود قطعاتی مانند ناخن لودر، تکههای میلگرد، پیچ و مهره یا نبشیهای شکسته در مسیر خطوط تولید، میتواند به سیستمهای حساس خردایش، آسیابها و سرندها آسیبهای جبرانناپذیری وارد کند. از کار افتادن این تجهیزات، حتی برای ساعاتی کوتاه، منجر به توقف خط تولید (Downtime) و تحمیل خسارات مالی بسیار سنگین به واحدهای صنعتی میشود.
برای جلوگیری از بروز چنین مشکلاتی، استفاده از تجهیزات جداسازی مغناطیسی یک الزام مهندسی است. در این میان، جداکننده مغناطیسی دائم اتوماتیک (Permanent Magnetic Self-Cleaning Separator) که در صنعت با نام مگنت اورباند (Overband Magnet) نیز شناخته میشود، یکی از کارآمدترین و مطمئنترین تجهیزات برای محافظت از ماشینآلات صنعتی به شمار میرود. این دستگاه با قرارگیری بر روی نوارهای نقاله، بدون نیاز به دخالت مستمر اپراتور، قطعات آهنی را از جریان مواد استخراج کرده و به صورت خودکار از خط خارج میکند.
در این مقاله تخصصی، به بررسی دقیق مکانیزم عملکرد، مزایای فنی، کاربردها و نکات حیاتی در انتخاب و خرید جداکننده مغناطیسی دائم اتوماتیک میپردازیم و نقش مجموعه تخصصی شایان مغناطیس را در تأمین این تجهیزات استراتژیک بررسی میکنیم.
نکات کلیدی در یک نگاه
- حفاظت از تجهیزات: جلوگیری از ورود قطعات آهنی مخرب به سنگشکنها و آسیابها و کاهش هزینههای تعمیرات.
- عملکرد پیوسته و خودکار: تخلیه پیوسته فلزات جذبشده به بیرون از خط تولید بدون نیاز به توقف نوار نقاله.
- طراحی بدون نیاز به برق برای مگنت: بلوک مغناطیسی از آهنرباهای دائم (Permanent) ساخته شده و تنها بخش متحرک (الکتروموتور) به برق نیاز دارد.
- راندمان بالا در آلودگیهای فلزی زیاد: بهترین انتخاب برای خطوطی که حجم آهنآلات مزاحم در آنها بالاست و روش دستی پاسخگو نیست.
- طراحی سفارشی: قابلیت تولید و کالیبره شدن بر اساس عرض نوار نقاله، سرعت حرکت مواد و ضخامت بار توسط تیم مهندسی شایان مغناطیس.
مکانیزم عملکرد سپراتور مغناطیسی دائم اتوماتیک
جداکننده مغناطیسی دائم اتوماتیک بر پایه یک اصل فیزیکی ساده اما با طراحی مهندسی پیچیده کار میکند. این دستگاه معمولاً به صورت عرضی یا طولی در بالای نوار نقاله اصلی (محل عبور مواد) یا در قسمت ریزش بار نصب میشود.
هنگامی که مواد از میدان مغناطیسی قدرتمند دستگاه عبور میکنند، قطعات آهنی موجود در بار تحت تأثیر نیروی جاذبه مغناطیسی قرار گرفته و به سمت بالا (به طرف مگنت) کشیده میشوند. در مدلهای اتوماتیک، جداسازی و تخلیه این قطعات توسط یک نوار نقاله اختصاصی (تسمه تمیزکننده) که دور بلوک مگنت دائم میچرخد، انجام میپذیرد.
قطعات جذبشده به سطح زیرین این تسمه میچسبند. با حرکت تسمه توسط نیروی محرکه الکتروموتور و گیربکس، قطعات آهنی از محدوده میدان مغناطیسی خارج شده و در یک شوت (کانال خروجی) یا مخزن ضایعات پرتاب میشوند. برای افزایش راندمان تخلیه و جلوگیری از لیز خوردن قطعات سنگین، بر روی این تسمه نبشیهای غیرمغناطیسی (Cleats) نصب میگردد که فلزات را به سمت منطقه دفع هدایت میکنند.
جدول ۱: اجزای اصلی تشکیلدهنده جداکننده مغناطیسی دائم اتوماتیک
| نام قطعه | نقش و عملکرد در سیستم |
| بلوک مگنت دائم | هسته اصلی دستگاه که با تولید میدان مغناطیسی قدرتمند، قطعات آهنی را جذب میکند. |
| تسمه تمیزکننده (Belt) | نوار نقالهای که دور مگنت میچرخد و وظیفه انتقال قطعات جذبشده به بیرون از میدان را دارد. |
| الکتروموتور و گیربکس | تأمینکننده نیروی محرکه برای چرخش پیوسته تسمه تمیزکننده. |
| نبشیهای غیرمغناطیسی | زائدههای نصبشده روی تسمه (از جنس فولاد ضدزنگ یا لاستیک فشرده) برای درگیری بهتر با فلزات و پرتاب آنها. |
| شاسی و فریم | ساختار نگهدارنده دستگاه که مقاومت بالایی در برابر لرزش و شرایط سخت محیطی دارد. |
چرا مدل اتوماتیک (Self-Cleaning) را انتخاب کنیم؟
یکی از سوالات رایج مدیران واحدهای تولیدی این است که آیا استفاده از مگنتهای دائم دستی (Manual Clean) کافی است یا باید روی مدلهای اتوماتیک سرمایهگذاری کرد؟ پاسخ به این سوال مستقیماً به حجم آلایندگی فلزی و اهمیت پیوستگی خط تولید بستگی دارد.
در جداکنندههای دستی، قطعات آهنی جذبشده روی سطح مگنت باقی میمانند. با تجمع این قطعات، شدت میدان مغناطیسی افت کرده و مگنت به اصطلاح «اشباع» میشود. در این حالت، دستگاه توانایی جذب فلزات جدید را از دست میدهد و اپراتور باید خط تولید را متوقف کرده و به صورت دستی فلزات را از مگنت جدا کند. این کار علاوه بر خطرات ایمنی برای اپراتور، باعث اتلاف زمان مفید تولید میشود.
در مقابل، سپراتور مغناطیسی دائم اتوماتیک برای خطوطی طراحی شده است که میزان آلایندگی فلزی در آنها زیاد بوده و یا به دلیل شرایط نصب، امکان دسترسی مداوم اپراتور برای تمیزکاری وجود ندارد.
جدول ۲: مقایسه مگنت سپراتور دائم دستی و اتوماتیک
| ویژگی | مدل دستی (Manual Clean) | مدل اتوماتیک (Self-Cleaning) |
| تخلیه فلزات | نیازمند نیروی انسانی و توقف خط | کاملاً خودکار و پیوسته |
| خطر افت راندمان | بالا (در صورت عدم تمیزکاری به موقع) | نزدیک به صفر (به دلیل تخلیه مداوم) |
| هزینه اولیه | کمتر | بیشتر (به دلیل وجود موتور، گیربکس و تسمه) |
| حجم آلایندگی مجاز | کم تا متوسط | متوسط تا بسیار زیاد |
| ایمنی اپراتور | دارای ریسک (خطر برخورد با قطعات تیز) | ایمنی کامل (بدون نیاز به تماس فیزیکی) |
ویژگیها و مشخصات فنی دستگاه در شایان مغناطیس
ساخت یک جداکننده مغناطیسی دائم اتوماتیک نیازمند دانش متالورژی، مهندسی مکانیک و فیزیک مغناطیس است. مجموعه شایان مغناطیس با تکیه بر دانش فنی و استانداردهای روز دنیا، تجهیزات خود را با بالاترین کیفیت مهندسی به صنایع ارائه میدهد. برخی از مهمترین مشخصات و ویژگیهای مگنتهای صنعتی شایان مغناطیس عبارتند از:
- استفاده از قویترین مگنتهای جهان: بهرهگیری از آهنرباهای دائم با بالاترین گرید (نظیر گریدهای پیشرفته فریت استرانسیوم یا مگنتهای نئودیمیوم NdFeB در صورت نیاز به شدت میدان بسیار بالا).
- طراحی قطببندی پیشرفته: طراحی مدار مغناطیسی و چیدمان قطبها توسط نرمافزارهای پیشرفته شبیهسازی (مانند FEMM یا Maxwell) انجام میشود تا بیشترین عمق نفوذ میدان مغناطیسی در داخل بار روی نوار نقاله ایجاد گردد.
- طراحی بر اساس ظرفیت خط: ابعاد بلوک مگنت، عرض دستگاه و قدرت موتور متناسب با ظرفیتهای مختلف نوارهای نقاله و دانسیته مواد کالیبره میشود.
- تجهیزات و ادوات ایمنی: استفاده از یاتاقانهای صنعتی مقاوم، رولرهای باکیفیت و روکشهای ضدسایش برای تضمین طول عمر دستگاه در محیطهای خشن معدنی.
کاربردهای جداکننده مغناطیسی دائم در صنایع مختلف
توانایی جداسازی قطعات درشت و مخرب آهنی باعث شده تا مگنت سپراتورهای اتوماتیک در طیف وسیعی از صنایع کاربرد حیاتی داشته باشند:
- معادن و فرآوری مواد معدنی: جلوگیری از ورود ناخن لودر و قطعات جداشده از ماشینآلات استخراج به داخل سنگشکنهای فکی، مخروطی (هیدروکن) و آسیابها در معادن سنگ آهن، مس، سیلیس، گچ و آهک.
- صنایع سیمان: محافظت از آسیابهای مواد و کلینکر در برابر قطعات فلزی سرگردان.
- کارخانجات بازیافت و پسماند: جداسازی فلزات آهنی از زبالههای شهری، نخالههای ساختمانی و لاستیکهای خردشده جهت بازیافت و فروش مجدد آهنآلات.
- صنایع فولاد و ریختهگری: پاکسازی سربارهها و بازیافت قطعات ارزشمند فولادی از میان خاک و ضایعات کوره.
- صنایع چوب و کاغذ: جلوگیری از ورود میخ، پیچ و قطعات فلزی به دستگاههای خردکن چوب (چیپرها).
راهنمای طراحی، انتخاب و سفارش مگنت اتوماتیک
برای اینکه یک جداکننده مغناطیسی بهترین راندمان را داشته باشد، نباید به محصولات پیشساخته و غیرتخصصی اکتفا کرد؛ چرا که تجهیزات عمومی معمولاً توان نفوذ به لایههای ضخیم بار را ندارند. انتخاب دستگاه باید کاملاً سفارشی و دقیقاً منطبق بر شرایط فیزیکی خط تولید شما باشد. بنابراین، اگر به عنوان مدیر خرید یا کارشناس فنی قصد تأمین مگنت صنعتی از شایان مغناطیس را دارید، ضروری است اطلاعات پایهای خط تولید خود را جهت کالیبراسیون دقیق در اختیار کارشناسان قرار دهید.
جدول ۳: پارامترهای ضروری برای طراحی و استعلام قیمت جداکننده مغناطیسی
| پارامتر مورد نیاز | دلیل اهمیت در طراحی مگنت |
| عرض نوار نقاله اصلی | تعیین طول بلوک مگنت و فاصله بین پولیهای دستگاه اتوماتیک. |
| سرعت حرکت نوار نقاله (m/s) | تعیین زمان ماند مواد در میدان مغناطیسی؛ سرعت بالاتر نیازمند مگنت قویتر است. |
| ضخامت بار روی نقاله (Burden Depth) | مهمترین عامل! مگنت باید توانایی نفوذ به پایینترین لایه مواد برای بیرون کشیدن فلز را داشته باشد. |
| نوع و دانسیته مواد عبوری | مشخص میکند که فلزات با چه مقاومتی روبرو هستند (بیرون کشیدن آهن از سنگشکن سختتر از پوشال است). |
| بزرگترین و کوچکترین سایز فلز مزاحم | برای تعیین شدت میدان مغناطیسی در فواصل مختلف و طراحی سایز دستگاه حیاتی است. |
عوامل مؤثر بر قیمت جداکننده مغناطیسی دائم اتوماتیک
قیمت جداکننده مغناطیسی دائم اتوماتیک یک عدد ثابت نیست و کاملاً به مشخصات فنی و نیاز خط تولید وابسته است. از آنجا که شایان مغناطیس تجهیزات را با رویکرد تخصصی و صنعتی ارائه میدهد، شناخت عوامل زیر به شما در درک ساختار قیمتگذاری کمک میکند:
- ابعاد و حجم آهنربای مصرفی: هرچه عرض نوار نقاله بیشتر و ضخامت بار بالاتر باشد، به بلوک مگنت بزرگتر و در نتیجه حجم بیشتری از آهنربای دائم نیاز است که مستقیماً بر قیمت تأثیر میگذارد.
- نوع گرید آهنربا: استفاده از مگنتهای فریت سرامیکی هزینه کمتری دارد. اما اگر خط تولید نیازمند جذب ذرات ریزتر از فواصل دورتر باشد، ممکن است به مگنتهای نئودیمیوم (NdFeB) نیاز باشد که قیمت بالاتری دارند.
- تجهیزات جانبی و محرکها: برند و توان الکتروموتور و گیربکس استفاده شده برای چرخش تسمه تمیزکننده، نقش مهمی در قیمت نهایی دستگاه ایفا میکند.
- متریال شاسی و تسمه: استفاده از تسمههای ضدسایش (Anti-Abrasive) و شاسیهای تقویتشده برای محیطهای با خورندگی بالا، در برآورد مالی دستگاه لحاظ میشود.
سؤالات متداول (FAQ)
۱. جداکننده مغناطیسی دائم اتوماتیک توانایی جذب چه قطعاتی را دارد؟ این دستگاه قادر است انواع قطعات فرومغناطیسی (آهنی) مانند ناخن لودر، میلگرد، نبشی، پیچ و مهره، تسمههای فلزی و قطعات شکسته شده تجهیزات را از میان مواد غیرمغناطیسی جذب و خارج کند. این دستگاه روی فلزات غیرآهنی (مثل مس و آلومینیوم) تأثیری ندارد.
۲. آیا برای راهاندازی بخش مغناطیسی این دستگاه به برق نیاز است؟ خیر. هسته جذبکننده این دستگاه از آهنرباهای دائم (Permanent) ساخته شده است که بدون نیاز به جریان برق، میدان مغناطیسی قدرتمندی تولید میکنند. مصرف برق در این دستگاه تنها محدود به الکتروموتوری است که تسمه تمیزکننده را به حرکت درمیآورد.
۳. تفاوت اصلی بین جداکننده اتوماتیک دائم و الکترومغناطیس چیست؟ مگنتهای دائم نیازی به منبع تغذیه جریان مستقیم (DC) ندارند، در صورت قطع برق خاصیت خود را از دست نمیدهند و استهلاک بسیار پایینی دارند. اما سپراتورهای الکترومغناطیس (Electromagnetic) از طریق سیمپیچ و برق تولید میدان میکنند و معمولاً برای تناژهای بسیار بالا و ضخامت بار بسیار عمیق پیشنهاد میشوند.
۴. عمر مفید مگنتهای دائم استفاده شده در این تجهیزات چقدر است؟ آهنرباهای دائم استاندارد در صورت عدم قرارگیری در معرض حرارتهای غیرمجاز و ضربههای شدید فیزیکی، افت مغناطیسی بسیار ناچیزی دارند (معمولاً کمتر از ۱ درصد در هر ۱۰ سال) و عملاً دارای طول عمر نامحدود در شرایط کاری نرمال هستند.
۵. برای سفارش و استعلام قیمت جداکننده اتوماتیک چه اطلاعاتی باید ارائه دهیم؟ برای طراحی و ارائه پیشفاکتور دقیق، کارشناسان نیازمند اطلاع از عرض نوار نقاله شما، سرعت حرکت تسمه، حداکثر ضخامت بار روی نقاله، نوع ماده عبوری و مشخصات تقریبی قطعات آهنی مزاحم هستند.
برای تأمین مگنت صنعتی مناسب چه کاری انجام دهیم؟
وجود آهنآلات مزاحم در خطوط تولید و خردایش، تهدیدی پنهان اما بسیار پرهزینه است. سرمایهگذاری برای نصب یک جداکننده مغناطیسی دائم اتوماتیک، نه یک هزینه جانبی، بلکه نوعی بیمه عمر برای ماشینآلات گرانقیمت شما محسوب میشود. با انتخاب یک سپراتور اتوماتیک که بر اساس محاسبات دقیق مهندسی طراحی شده باشد، علاوه بر حذف خطای انسانی، راندمان تولید افزایش یافته و هزینههای ناشی از توقف خطوط به حداقل میرسد.
نکته کلیدی در موفقیت سیستمهای جداسازی، پرهیز از خریدهای غیرکارشناسی و تکیه بر تأمینکنندگان متخصص است. هر نوار نقاله و هر ماده معدنی، رفتار و نیازمندیهای خاص خود را در برابر میدانهای مغناطیسی دارد.
برای استعلام قیمت، بررسی مشخصات فنی یا انتخاب مگنت صنعتی متناسب با نیاز دقیق خط تولید خود، با کارشناسان و مهندسان شایان مغناطیس در ارتباط باشید. تیم فنی ما آماده است تا با بررسی شرایط اختصاصی پروژه شما، بهترین و بهینهترین راهکار جداسازی مغناطیسی را طراحی و تأمین نماید.
