بلت درام سپراتور مغناطیسی: تجهیز پیشرفته جهت بازیابی بهینه و پرعیارسازی کانیهای درشتدانه

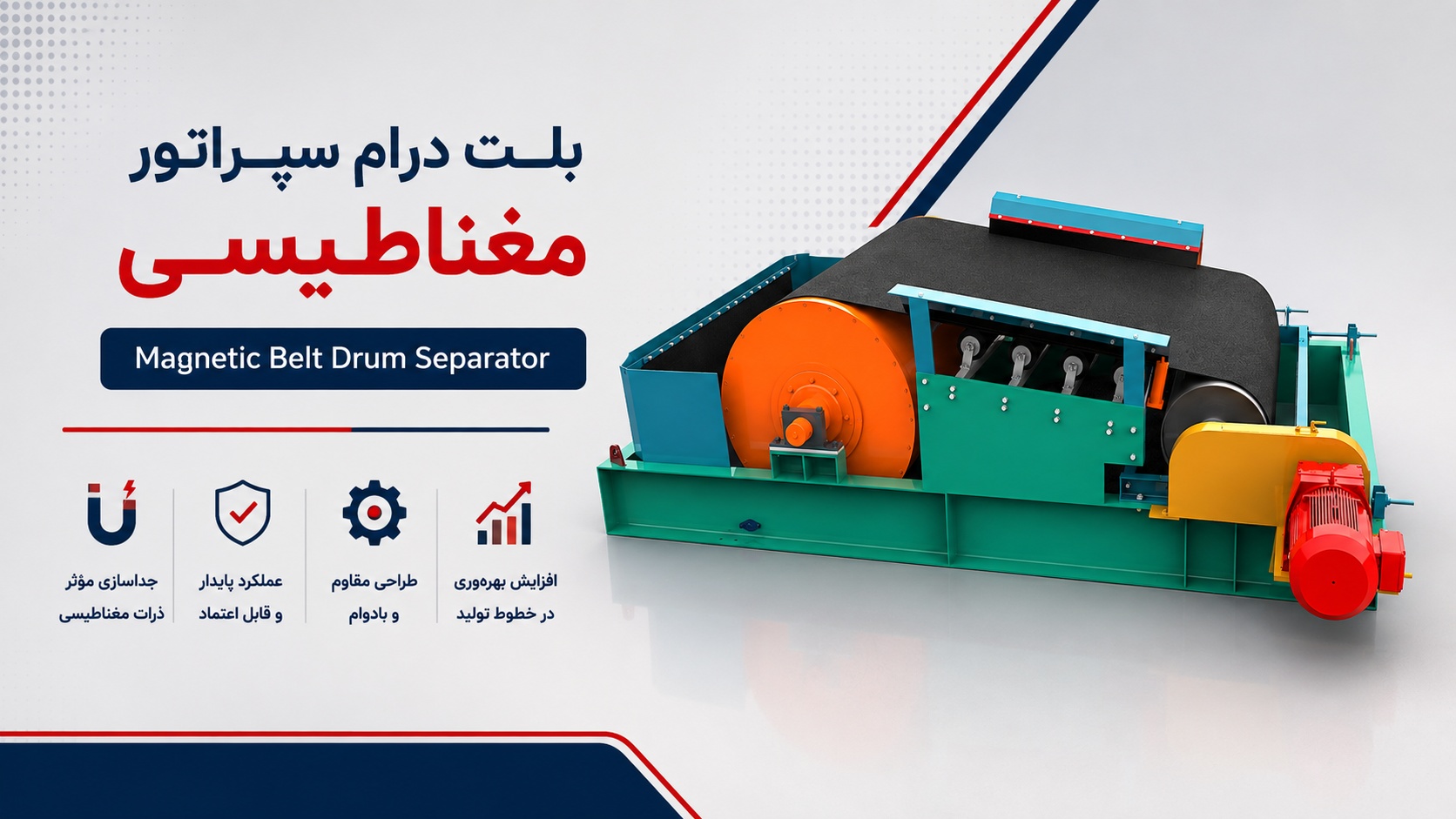

در صنایع معدنی و فرآوری مواد سنگین، جداسازی قطعات بزرگ، کلوخهها و کانیهای درشتدانه همواره یکی از چالشهای اساسی مهندسان و مدیران خطوط تولید بوده است. ورود سنگهای درشت یا قطعات سنگین فلزی به تجهیزات معمول جداسازی، نهتنها راندمان را کاهش میدهد، بلکه میتواند باعث سایش شدید و آسیب به پوسته درامهای معمولی شود. در چنین شرایطی، برای دستیابی به بالاترین سطح بازیابی بهینه و ارتقای عیار در مرحله اول جداسازی، به تجهیزات مقاومتری نیاز است. اینجا همان نقطهای است که بلت درام سپراتور مغناطیسی (Magnetic Belt Drum Separator) وارد عمل میشود.
این دستگاه صنعتی قدرتمند، ترکیبی از تکنولوژی درامهای مغناطیسی و سیستمهای انتقال مواد تسمهای است. طراحی هوشمندانه بلت درام سپراتور به گونهای است که امکان دریافت تناژ بالایی از مواد با دانهبندی درشت را فراهم میکند و همزمان از تجهیزات در برابر سایش محافظت مینماید. کاربرد اصلی این تجهیزات در معادن سنگ آهن و واحدهای فرآوری سربارههای فولادی است؛ جایی که خلوص و عیار اولیه بار خروجی، تأثیر مستقیمی بر سودآوری کل کارخانه دارد.
در این مقاله تخصصی از پایگاه دانش شایان مغناطیس، به بررسی دقیق مکانیزم عملکرد، انواع مدلها، کاربردهای صنعتی و مشخصات فنی بلت درام سپراتور میپردازیم تا راهنمایی جامع برای انتخاب و تأمین این تجهیز حیاتی در اختیار شما قرار گیرد.
نکات کلیدی در یک نگاه
- مخصوص دانهبندی درشت: بهترین گزینه برای جداسازی قطعات درشت و کلوخههای معدنی بدون آسیب به تجهیزات.
- بازیابی و عیارگیری بالا: افزایش چشمگیر عیار مواد معدنی در اولین مراحل پیشفرآوری.
- محافظت از طریق تسمه: استفاده از تسمه نقاله لاستیکی مقاوم جهت هدایت مواد و جلوگیری از سایش مستقیم پوسته استیل.
- تنوع در طراحی میدان: قابل طراحی و تولید در دو مدل استاندارد LIMS (شدت پایین) و MIMS (شدت متوسط) بسته به نیاز خط.
- کاربرد استراتژیک: قلب تپنده خطوط بازیافت سربارههای فولادی و معادن سنگ آهن.
بلت درام سپراتور مغناطیسی چیست؟
بلت درام سپراتور مغناطیسی در واقع نسخه ارتقایافته و مقاومسازیشدهای از درام سپراتورهای خشک متداول است. در درامهای معمولی، مواد مستقیماً روی پوسته استوانهای دستگاه ریزش میکنند؛ اما زمانی که با کانیهای درشتدانه یا سربارههای سنگین فولادی سروکار داریم، برخورد مستقیم این قطعات میتواند باعث دفرمگی یا سایش زودهنگام پوسته استیل شود.
برای حل این مشکل مهندسی، در بلت درام سپراتور یک تسمه نقاله لاستیکی (Rubber Conveyor Belt) به دور استوانه مغناطیسی (یا در مسیر آن) اضافه شده است. ساختار کلی این دستگاه شامل یک هوزینگ (Housing) از جنس فولاد ضد زنگ مقاوم در برابر شرایط سخت محیطی و یک پوسته استوانهای دوار از جنس استنلس استیل (فولاد زنگنزن غیرمغناطیسی) است. در داخل این پوسته، یک آرایه مغناطیسی ثابت و بسیار قدرتمند قرار دارد که میدان مغناطیسی یکنواخت و عمیقی را تولید میکند.
مکانیزم عملکرد و نقش تسمه نقاله لاستیکی
عملکرد این دستگاه بر پایه ترکیب نیروی گرانش، نیروی گریز از مرکز و نیروی جاذبه مغناطیسی استوار است:
۱. مواد ورودی (خوراک) با دانهبندی درشت روی تسمه لاستیکی که روی درام در حال حرکت است، شارژ میشوند.
۲. با ورود مواد به منطقه تحت پوشش میدان مغناطیسی (نقطه اثر مگنتها)، قطعات دارای خاصیت مغناطیسی (مانند کلوخههای سنگ آهن یا قطعات آهن موجود در سرباره) به شدت جذب میدان میشوند.
۳. نقش حیاتی تسمه نقاله لاستیکی در اینجا مشخص میشود؛ کلوخههای سنگین به جای ضربه زدن به استیل، روی تسمه لاستیکی درگیر میشوند. تسمه با حرکت خود، این مواد آهنی را به قسمت زیرین دستگاه (پشت منطقه میدان مغناطیسی) هدایت میکند.
۴. مواد غیرمغناطیسی (باطلهها) تحت تأثیر گرانش در همان مسیر اولیه به داخل شوت خروجی اول سقوط میکنند.
۵. مواد مغناطیسی که توسط تسمه نگه داشته شدهاند، به محض خروج از منطقه میدان (نقطه کور مغناطیسی) از روی تسمه رها شده و در شوت خروجی دوم تخلیه میگردند.
این مکانیزم علاوه بر جداسازی دقیق، طول عمر دستگاه را به شدت افزایش داده و هزینههای تعمیرات و نگهداری (اورهال) را به حداقل میرساند.
مدلهای بلت درام سپراتور بر اساس شدت میدان
انتخاب شدت میدان مغناطیسی مناسب، وابستگی مستقیمی به نوع کانی، درصد خلوص آن و میزان نفوذ مورد نیاز در لایه بار دارد. بلت درام سپراتورها معمولاً در دو کلاس اصلی مهندسی و تولید میشوند:
۱. مدل LIMS (Low Intensity Magnetic Separator)
جداکنندههای مغناطیسی با شدت پایین (LIMS) برای موادی با خاصیت فرومغناطیسی قوی طراحی شدهاند. بارزترین مثال برای این کاربرد، کانی مگنتیت ($Fe_3O_4$) یا قطعات آهن خالص است.
از آنجا که این مواد به راحتی و با میدانهای ضعیفتر نیز جذب میشوند، طراحی بلوکهای مغناطیسی در مدل LIMS (معمولاً با استفاده از مگنتهای فریت دائم یا ترکیبی) به گونهای انجام میشود که شدت میدانی در حدود ۷۰۰ تا ۱۲۰۰ گوس در سطح ایجاد کند. این مدل برای پرعیارسازی اولیه سنگ آهن مگنتیت درشتدانه بسیار اقتصادی و کارآمد است.
۲. مدل MIMS (Medium Intensity Magnetic Separator)
در صورتی که کانی هدف دارای خاصیت مغناطیسی ضعیفتری باشد، یا لایه بار روی تسمه ضخامت بالایی داشته باشد (که نیازمند عمق نفوذ خطوط مغناطیسی بسیار بالایی است)، از مدل MIMS یا جداکننده با شدت میدان متوسط استفاده میشود.
در این مدلها از مگنتهای فوقالعاده قوی نئودیمیوم (NdFeB) با گرید صنعتی استفاده میگردد. آرایش قطبها در این تجهیزات بهگونهای است که خطوط میدان بتوانند از ضخامت تسمه لاستیکی عبور کرده، به عمق بار نفوذ کنند و کلوخههای سنگین را با قدرت به سمت خود بکشند.
کاربردهای کلیدی بلت درام در صنایع سنگین
حضور بلت درام سپراتور در یک کارخانه، به معنای تضمین کیفیت خوراک ورودی به مراحل بعدی و کاهش اتلاف انرژی است. دو کاربرد بسیار حیاتی این دستگاه عبارتند از:
۱. معادن سنگ آهن و پرعیارسازی اولیه (Cobbing)
در معادن سنگ آهن، پس از سنگشکنی اولیه، حجم عظیمی از سنگها دارای باطله هستند. ارسال تمام این حجم به آسیابها، هزینه برق و استهلاک تجهیزات را به شدت بالا میبرد. بلت درام سپراتور به عنوان یک جداکننده اولیه (Cobber) عمل کرده و سنگهای حاوی آهن را از باطلههای سنگی درشت جدا میکند. این “پیشفرآوری” باعث میشود تنها موادی که دارای ارزش اقتصادی هستند وارد مراحل بعدی خردایش شوند و در نتیجه ظرفیت و راندمان کارخانه به طور چشمگیری افزایش یابد.
۲. بازیابی و فرآوری سربارههای فولادی
در کارخانجات ذوب آهن و فولادسازی، سربارههای خروجی همواره حاوی مقادیر قابل توجهی قطعات درشت و ارزشمند آهن هستند. این سربارهها به دلیل ماهیت خشن، ساینده و ابعاد درشت، قاتل تجهیزات معمولی به شمار میروند. بلت درام سپراتور مغناطیسی بهترین انتخاب برای بازیافت این سربارههاست. تسمه مقاوم دستگاه در برابر سایش سرباره مقاومت میکند و میدان قوی آن، قطعات آهن را از میان باطلههای ذوب بیرون میکشد و به چرخه تولید بازمیگرداند.
مشخصات فنی و مزایای طراحی استاندارد
طراحی یک بلت درام سپراتور نیازمند دانش عمیق در زمینه مهندسی مغناطیس و مکانیک جامدات است. ثابت بودن شدت میدان مغناطیسی در مدت زمان کارکرد طولانی، یکی از مهمترین مزایای این تجهیزات به شمار میرود.
در جدول زیر، ساختار مهندسی و مشخصات فنی استاندارد این تجهیزات که باید هنگام خرید مورد توجه قرار گیرد، آورده شده است:
جدول ۱: مشخصات ساختاری و فنی بلت درام سپراتور مغناطیسی
| بخش / قطعه | متریال و ویژگی فنی | وظیفه در سیستم و مزیت صنعتی |
| هوزینگ (Housing) | فولاد ضد زنگ (Stainless Steel) ضخیم | ایجاد استراکچر مستحکم، جلوگیری از لرزش و مقاومت در محیطهای صنعتی خشن. |
| پوسته استوانهای (Shell) | استنلس استیل غیرمغناطیسی (مانند ۳۰۴ یا ۳۱۶) | عبور دادن خطوط میدان مغناطیسی بدون جذب شدن به مگنتها. |
| تسمه نقاله (Belt) | لاستیک چندلایه ضد سایش (Wear-resistant Rubber) | محافظت از پوسته در برابر ضربه کلوخهها، درگیر کردن بار و هدایت قطعات آهنی. |
| بلوکهای مغناطیسی | مگنت دائم (فریت سرامیکی یا نئودیمیوم) | تولید میدان مغناطیسی ثابت، بدون افت قدرت در طول زمان و بدون نیاز به برق. |
| طراحی قطببندی (Poles) | طراحی توسط نرمافزارهای تحلیلی (FEM) | ایجاد حداکثر عمق نفوذ (Deep Penetration) و حذف کامل نقاط کور مغناطیسی. |
| سیستم درایو (موتور گیربکس) | متناسب با تناژ و سرعت مورد نیاز | تنظیم سرعت خطی تسمه برای بهینهسازی زمان ماندگاری بار در منطقه مغناطیسی. |
راهنمای انتخاب بلت درام سپراتور مناسب
خرید بلت درام سپراتور یک سرمایهگذاری استراتژیک است. برای آنکه دستگاه دقیقاً منطبق بر نیاز خط تولید شما طراحی شود، بررسی پارامترهای زیر پیش از استعلام قیمت ضروری است:
۱. حداکثر ابعاد دانهبندی (Top Size): اندازه بزرگترین کلوخهای که وارد دستگاه میشود چقدر است؟ این عدد، فاصله ایمن بین فیدر و تسمه و همچنین عمق نفوذ مغناطیسی مورد نیاز را تعیین میکند.
۲. نوع کانی و هدف جداسازی: آیا هدف شما پرعیارسازی مگنتیت است یا استخراج آهن از سرباره؟
۳. ظرفیت ورودی (تناژ در ساعت): بر اساس تناژ عبوری، عرض نوار و قطر درام محاسبه میشود تا لایه بار بیش از حد ضخیم نشود.
۴. رطوبت بار: درامهای تسمهدار معمولاً برای بارهای خشک یا با رطوبت سطحی بسیار پایین طراحی میشوند.
تأمین تجهیزات و راهکارهای مغناطیسی با شایان مغناطیس
طراحی و ساخت بلت درام سپراتوری که بتواند در شیفتهای کاری پیوسته معادن و کارخانجات فولاد بدون افت قدرت کار کند، نیازمند تخصص و تجربه است. مجموعه تخصصی شایان مغناطیس، با تکیه بر سالها تجربه در ارائه راهکارهای پیشرفته مغناطیسی به صنایع، آماده تأمین و سفارشیسازی انواع تجهیزات جداسازی است.
ویژگی بارز تجهیزات تأمینشده توسط شایان مغناطیس، استفاده از قویترین و پایدارترین مگنتهای صنعتی و طراحی قطببندی مدار مغناطیسی توسط نرمافزارهای پیشرفته تحلیلی (FEM) است. این امر تضمین میکند که دستگاه بالاترین عمق نفوذ ممکن را داشته باشد و راندمان عیارگیری به حداکثر برسد. کارشناسان ما با بررسی دقیق دانهبندی مواد، ظرفیت خط و فضای نصب، مناسبترین مدل (LIMS یا MIMS) را در ظرفیتها و ابعاد مختلف برای کارخانه شما پیشنهاد میدهند.
سؤالات متداول (FAQ)
۱. اصلیترین تفاوت بلت درام سپراتور با درام سپراتور خشک معمولی چیست؟
تفاوت کلیدی در وجود یک تسمه نقاله لاستیکی ضخیم در بلت درام است که از برخورد مستقیم قطعات درشت و سنگین به پوسته استیل دستگاه جلوگیری کرده و طول عمر آن را به شدت افزایش میدهد.
۲. بلت درام سپراتور تا چه ابعاد دانهبندی (کلوخه) را میتواند پشتیبانی کند؟
بسته به طراحی (قطر درام و قدرت مگنت)، این دستگاهها عموماً برای دانهبندیهای درشت از حدود ۵۰ میلیمتر تا بیش از ۳۰۰ میلیمتر (کلوخههای بزرگ معدنی و سرباره) طراحی و سفارشیسازی میشوند.
۳. تفاوت مدلهای LIMS و MIMS در بلت درام چیست و کدام برای خط تولید ما مناسب است؟
مدل LIMS (شدت پایین) برای کانیهای به شدت مغناطیسی مانند مگنتیت خالص کاربرد دارد. اما مدل MIMS (شدت متوسط) برای کانیهای ضعیفتر یا مواردی که حجم بار روی تسمه زیاد است و به نفوذ مغناطیسی بالاتری نیاز داریم، پیشنهاد میشود. انتخاب نهایی با بررسی مواد شما توسط کارشناسان انجام میگردد.
۴. آیا تسمه نقاله لاستیکی دستگاه در برخورد با سنگهای درشت دچار پارگی زودرس نمیشود؟
خیر، تسمههای مورد استفاده در این دستگاهها از نوع لاستیکهای چندلایه و به شدت مقاوم در برابر سایش و پارگی (Anti-abrasion) هستند که دقیقاً برای شرایط سخت معادن و سربارهها طراحی شدهاند.
۵. برای استعلام قیمت بلت درام سپراتور از شایان مغناطیس چه اطلاعاتی باید ارسال کنیم؟
برای ارائه دقیقترین قیمت، لطفاً اطلاعاتی شامل: نوع ماده ورودی، حداکثر سایز کلوخهها (دانهبندی)، ظرفیت خط تولید (تناژ در ساعت) و هدف از نصب (پرعیارسازی معدن یا بازیافت سرباره) را به کارشناسان ما اعلام نمایید.
مسیر ارتقای راندمان در معادن (نتیجهگیری)
اضافه کردن بلت درام سپراتور مغناطیسی به چرخه فرآوری معادن سنگ آهن و کارخانجات بازیافت سرباره، یک تصمیم مهندسی با بازگشت سرمایه (ROI) بسیار سریع است. این دستگاه با قابلیت جداسازی کلوخههای درشت و محافظت فیزیکی از طریق تسمه لاستیکی، هزینههای خردایش و استهلاک آسیابها را کاهش داده و عیار بار ورودی به مراحل بعدی را تضمین میکند. ثبات شدت میدان مغناطیسی در کنار عمق نفوذ بالا، بلت درام را به یکی از قابل اعتمادترین تجهیزات در صنایع سنگین تبدیل کرده است.
جهت بررسی دقیق ابعاد دانهبندی خط تولید خود، انتخاب بین مدلهای LIMS و MIMS، و استعلام قیمت طراحی و ساخت بلت درام سپراتور متناسب با ظرفیت کارخانه، همین حالا با مهندسان و کارشناسان فنی شایان مغناطیس در ارتباط باشید تا بهترین راهکار مغناطیسی به شما ارائه گردد.
