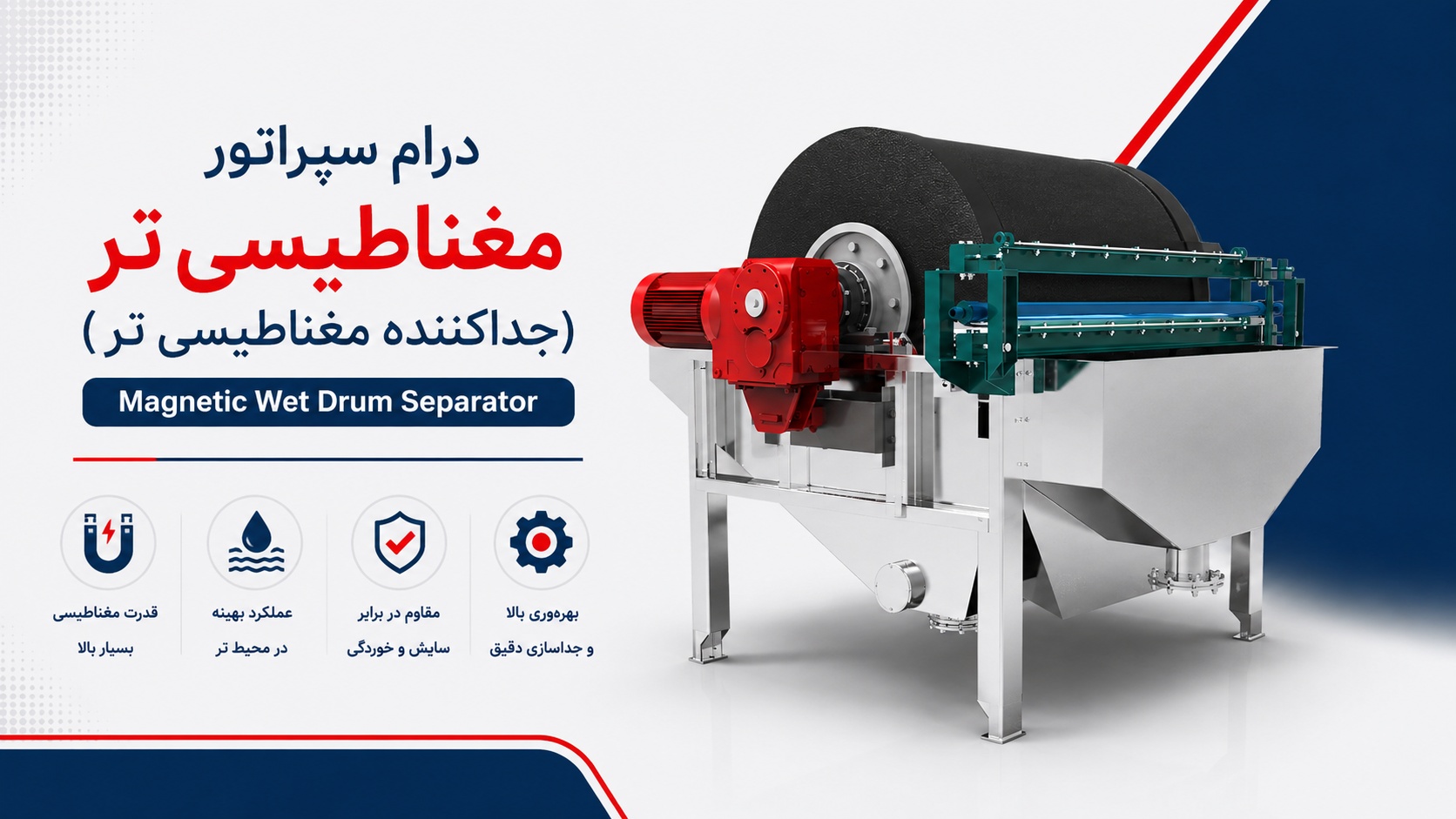

راهنمای جامع درام سپراتور مغناطیسی تر (Wet Drum Magnetic Separator): عملکرد، انواع و کاربردها
فرآوری مواد معدنی و خالصسازی دوغابهای صنعتی، همواره با چالش حذف ناخالصیهای آهنی و ذرات مزاحم همراه است. در خطوط تولیدی که مواد به صورت سیال، دوغاب (Slurry) یا سوسپانسیون جریان دارند، استفاده از روشهای معمول جداسازی خشک امکانپذیر نیست. در اینجاست که درام سپراتور مغناطیسی تر (Wet Drum Magnetic Separator) به عنوان یک تجهیز استراتژیک و حیاتی وارد عمل میشود.
این دستگاه با بهرهگیری از میدانهای مغناطیسی قدرتمند، قادر است ذرات آهنی، حتی در ابعاد میکرونیزه را از درون سیال جذب و جدا کند. استفاده از درام مگنت تر نه تنها باعث افزایش چشمگیر عیار و کیفیت محصول نهایی (مانند کنسانتره سنگ آهن) میشود، بلکه از تجهیزات پاییندستی در برابر سایش و آسیبهای ناشی از ذرات فلزی محافظت میکند. در این مقاله تخصصی از شایان مغناطیس، به بررسی دقیق مکانیزم عملکرد، مشخصات فنی، انواع مدلها (LIMS, MIMS, HIMS) و راهنمای انتخاب این تجهیز مهم صنعتی میپردازیم.
نکات کلیدی در یک نگاه
- کاربرد اختصاصی: طراحی شده برای جداسازی مغناطیسی در مسیر مواد تر، مایعات و دوغابهای صنعتی.
- دقت بالا: قابلیت فوقالعاده در جذب و جداسازی ذرات آهنی و فرومغناطیسی میکرونیزه از مواد غیرآهنی.
- تنوع میدان: قابل طراحی در سه تیپ شدت میدان پایین (LIMS)، متوسط (MIMS) و بالا (HIMS) متناسب با نوع کانی.
- مقاومت ساختاری: استفاده از پوسته استوانهای استنلس استیل (ضد زنگ و ضد سایش) برای کارکرد مداوم در محیطهای خورنده.
درام سپراتور مغناطیسی تر (Wet Drum Separator) چیست؟
درام سپراتور مغناطیسی تر، یک تجهیز پیشرفته صنعتی است که برای تصفیه و پرعیارسازی مواد در محیطهای مایع طراحی شده است. به بیان ساده، زمانی که مواد ورودی به خط تولید به شکل دوغاب با درصدی از آب ترکیب شده باشند، این دستگاه وظیفه دارد فاز جامد مغناطیسی (نظیر مگنتیت، هماتیت یا ناخالصیهای آهنی) را از فاز غیرمغناطیسی (باطله یا محصول اصلی در صنایع غیرمعدنی) جدا کند.
قلب تپنده این دستگاه، یک مدار مغناطیسی ثابت (استاتور مغناطیسی) است که در داخل یک پوسته استوانهای در حال چرخش قرار دارد. به دلیل تماس مستقیم و پیوسته دستگاه با آب و مواد ساینده معدنی، پوسته درام از آلیاژهای ویژه استنلس استیل (معمولاً گریدهای ۳۰۴ یا ۳۱۶ استیل نگیر) ساخته میشود تا بیشترین مقاومت را در برابر زنگزدگی و سایش داشته باشد. این طراحی مهندسی، طول عمر بالای دستگاه را در شرایط سخت کاری تضمین میکند.
مکانیزم و نحوه عملکرد درام مگنت تر
فرآیند جداسازی در درام سپراتور تر، ترکیبی هوشمندانه از نیروهای هیدرودینامیکی و الکترومغناطیسی (یا مغناطیس دائم) است. نحوه کارکرد این دستگاه به صورت عمومی به شرح زیر است:
- ورود دوغاب: مواد به شکل دوغاب (با درصد جامد مشخص) از طریق جعبه خوراکدهی (Feed Box) به داخل مخزن (Tank) دستگاه هدایت میشوند. مخزن به گونهای طراحی شده که دوغاب را به صورت یکنواخت در تمام عرض درام توزیع کند.
- جذب مغناطیسی: با عبور دوغاب از مجاورت درام، میدان مغناطیسی قدرتمند ناشی از مگنت ثابت داخلی، ذرات آهنی و مغناطیسی موجود در سیال را به شدت به سمت خود میکشد.
- گردش پوسته: این ذرات بر روی سطح پوسته استوانهای درام که در حال چرخش است، میچسبند. پوسته استنلس استیل، ذرات جذبشده را با خود به سمت بالا و خارج از جریان دوغاب حرکت میدهد.
- شستشو و تخلیه: در برخی طراحیها، آب شستشو (Wash Water) به سطح درام پاشیده میشود تا ذرات غیرمغناطیسی گیر افتاده در میان ذرات آهنی شسته شوند. ذرات مغناطیسی به چرخش خود روی پوسته ادامه میدهند تا زمانی که به پایان منطقه مغناطیسی (Magnetic Arc) برسند.
- جداسازی نهایی: به محض خروج ذرات از میدان مغناطیسی، نیروی جاذبه (و در صورت نیاز، آبپاشهای تمیزکننده یا کاردکهای مخصوص) باعث جدا شدن ذرات آهنی از پوسته و سقوط آنها به داخل شوت خروجی (Concentrate Discharge) میشود. همزمان، مواد غیرمغناطیسی و باطله از خروجی پایین مخزن (Tailings Discharge) خارج میگردند.
انواع درام سپراتور تر بر اساس شدت میدان مغناطیسی
یکی از مهمترین پارامترها در انتخاب درام سپراتور تر، «شدت میدان مغناطیسی» است. کانیهای مختلف دارای حساسیت مغناطیسی (Magnetic Susceptibility) متفاوتی هستند؛ بنابراین برای جذب آنها به شدت میدانهای متفاوتی نیاز است. درامهای تر به سه دسته اصلی تقسیم میشوند:
۱. درام سپراتور شدت میدان پایین (LIMS – Low Intensity Magnetic Separator)
مدلهای LIMS برای جداسازی کانیهایی با خاصیت فرومغناطیسی بسیار قوی طراحی شدهاند.
- کاربرد اصلی: پرعیارسازی سنگ آهن مگنتیت (Magnetite) و بازیابی مدیا (مانند پودر مگنتیت یا فروسیلیس) در سیستمهای جداسازی واسطه سنگین (Heavy Media Separation) در کارخانجات زغالسنگ.
- مگنت مصرفی: معمولاً از بلوکهای مگنت فریت (Ferrite) ساخته میشوند.
۲. درام سپراتور شدت میدان متوسط (MIMS – Medium Intensity Magnetic Separator)
زمانی که کانیها دارای خاصیت مغناطیسی متوسطی باشند و میدانهای LIMS برای جذب کامل آنها کافی نباشد، از مدلهای MIMS استفاده میشود.
- کاربرد اصلی: بازیابی کانیهای نیمهمغناطیسی، پاکسازی دوغابها از ذرات آهنی ریز و در برخی مراحل پرعیارسازی.
- مگنت مصرفی: ترکیبی از مگنتهای فریت با چیدمان خاص یا استفاده از مگنتهای نئودیمیوم با شدت کنترلشده.
۳. درام سپراتور شدت میدان بالا (HIMS – High Intensity Magnetic Separator)
کانیهای پارامگنتیک (Paramagnetic) دارای خاصیت مغناطیسی بسیار ضعیفی هستند و برای جذب شدن در محیط سیال، نیازمند میدانهای مغناطیسی فوقالعاده قوی میباشند.
- کاربرد اصلی: پرعیارسازی کانیهایی مانند هماتیت (Hematite)، لیمونیت، ایلمنیت، کرومیت و همچنین خالصسازی خاکهای صنعتی (مانند سیلیس و فلدسپات) برای صنایع شیشه و سرامیک.
- مگنت مصرفی: استفاده از قدرتمندترین مگنتهای نئودیمیوم (NdFeB) با طراحی مدارهای مغناطیسی پیشرفته (Halbach Array) یا سیستمهای الکترومغناطیسی.
جدول مقایسه انواع درام تر بر اساس شدت میدان
| نوع درام | نام تخصصی | نوع کانی هدف | شدت میدان تقریبی (گوس)* | نمونه کانی / کاربرد رایج |
| LIMS | شدت میدان پایین | فرومغناطیسی قوی | ۷۰۰ تا ۱۲۰۰ گوس | مگنتیت، بازیابی مدیا زغالسنگ |
| MIMS | شدت میدان متوسط | مغناطیسی متوسط | ۲۰۰۰ تا ۴۰۰۰ گوس | مارتیت، کانیهای بینابینی |
| HIMS | شدت میدان بالا | پارامگنتیک (ضعیف) | ۵۰۰۰ تا ۱۰۰۰۰+ گوس | هماتیت، ایلمنیت، خالصسازی سیلیس |
(توجه: اعداد شدت میدان تقریبی بوده و بسته به طراحی و فاصله هوایی (Air Gap) متغیر است.)
مشخصات فنی و ویژگیهای ساختاری درام سپراتورهای تر
طراحی و ساخت یک درام سپراتور تر با راندمان بالا، نیازمند دانش عمیق مهندسی مکانیک و فیزیک مغناطیس است. شایان مغناطیس با تکیه بر این دانش، تجهیزات خود را با مشخصات فنی زیر ارائه میدهد:
- تیپهای دائم و الکتریکی: قابلیت طراحی و ساخت دستگاه بر پایه مگنتهای دائم (Permanent) برای کاهش هزینههای انرژی و نگهداری، و همچنین تیپهای الکترومغناطیسی (Electromagnetic) برای کاربردهای خاص.
- ظرفیتهای متنوع: طراحی سفارشی ابعاد درام (قطر و طول) متناسب با دبی ورودی دوغاب و ظرفیت مورد نیاز خط تولید کارخانه.
- بهترین متریال مغناطیسی: استفاده از قویترین و پایدارترین مگنتهای صنعتی (فریت استرانسیم گرید بالا و نئودیمیوم) برای تضمین عدم افت شدت میدان در طول زمان.
- گوس متغیر: امکان طراحی و ساخت درام سپراتور دائم با گوس (Gauss) متغیر در طول قوس مغناطیسی، جهت بهینهسازی فرآیند جذب، چرخش ذرات (Agitation) و تخلیه آسانتر.
- طراحی قطببندی پیشرفته: استفاده از نرمافزارهای پیشرفته شبیهسازی مغناطیسی (مانند FEMM یا Maxwell) برای طراحی دقیق قطببندیها، هدایت حداکثری شار مغناطیسی به سمت دوغاب و جلوگیری از هدررفت انرژی.
کاربردهای صنعتی درام سپراتور مغناطیسی تر
این تجهیز به دلیل کارایی بالا در محیطهای سیال، در طیف وسیعی از صنایع کاربرد دارد:
- فرآوری سنگ آهن: کاربرد اصلی و حیاتی در کارخانجات کنسانتره سنگ آهن برای پرعیارسازی مگنتیت (توسط LIMS) و هماتیت (توسط HIMS).
- صنایع شیشه، کاشی و سرامیک: عبور دوغاب کائولن، فلدسپات، سیلیس و لعاب از این دستگاه (معمولاً نوع شدت بالا) برای حذف ذرات میکرونیزه آهن. وجود آهن در این صنایع باعث ایجاد لکه، کاهش سفیدی و افت کیفیت محصول نهایی میشود.
- صنعت زغالسنگ: در روش جداسازی واسطه سنگین، از پودر مگنتیت برای تنظیم چگالی سیال استفاده میشود. درام سپراتورهای LIMS وظیفه بازیافت این مگنتیت گرانقیمت را از پساب خروجی بر عهده دارند.
- تصفیه پسابهای صنعتی: برای جداسازی آلایندههای فلزی و مغناطیسی از جریانهای آب و فاضلاب صنعتی پیش از دفع یا بازیافت.
تفاوت درام سپراتور تر و خشک
یکی از سوالات مهم طراحان خطوط تولید، انتخاب بین درام سپراتور تر و خشک است. تفاوت اصلی به حالت فیزیکی مواد ورودی برمیگردد:
- درام سپراتور خشک: مواد ورودی به صورت پودر، گرانول یا سنگشکن شده و کاملاً خشک هستند. خوراکدهی معمولاً توسط ویبراتور فیدر انجام میشود و دستگاه فاقد مخزن آب (Tank) است.
- درام سپراتور تر: مواد ورودی با آب مخلوط شده و به شکل دوغاب پمپ میشوند. دستگاه دارای یک مخزن مهندسیشده (با جریانهای همسو، ناهمسو یا نیمه ناهمسو) است که دوغاب را در تماس با درام قرار میدهد. محیط سیال باعث میشود ذرات ریز و میکرونیزه راحتتر از یکدیگر جدا شوند و پدیده گیرافتادگی مکانیکی (Entrapment) ذرات باطله در میان ذرات آهن کاهش یابد.
به طور کلی، برای جداسازی ذرات میکرونیزه (زیر ۱ میلیمتر)، روش تر به دلیل پراکندگی بهتر ذرات در سیال، راندمان بسیار بالاتری نسبت به روش خشک دارد.
راهنمای خرید و استعلام قیمت درام سپراتور تر از شایان مغناطیس
خرید یک درام سپراتور تر، نیازمند بررسی دقیق پارامترهای خط تولید است، زیرا این دستگاهها معمولاً به صورت سفارشی (Custom-built) تولید میشوند. قیمت درام مگنت تر به عوامل متعددی از جمله موارد زیر بستگی دارد:
- ابعاد درام: قطر و طول درام که مستقیماً بر اساس ظرفیت (متر مکعب بر ساعت دوغاب) محاسبه میشود.
- نوع و شدت میدان مغناطیسی: انتخاب بین LIMS، MIMS و HIMS. استفاده از مگنتهای نئودیمیوم در مدلهای شدت بالا، قیمت تمامشده را نسبت به مدلهای فریت افزایش میدهد.
- جنس بدنه و مخزن: گرید استیل به کار رفته در ساخت مخزن و پوسته درام.
- طراحی مخزن: نوع جریان مخزن (Concurrent, Counter-Rotation, Counter-Current) متناسب با دانهبندی مواد.
گروه صنعتی شایان مغناطیس، با سالها تجربه در زمینه طراحی و تأمین تجهیزات جداسازی مغناطیسی، آماده ارائه مشاوره تخصصی به صاحبان صنایع است. برای استعلام قیمت دقیق، مهندسان ما به اطلاعاتی نظیر: نوع کانی، دانهبندی (Mesh size)، درصد جامد دوغاب و ظرفیت ورودی نیاز دارند تا بهترین دستگاه را با بالاترین راندمان برای شما طراحی کنند.
سوالات متداول (FAQ)
۱. تفاوت اصلی مدلهای LIMS، MIMS و HIMS چیست؟ تفاوت اصلی در قدرت میدان مغناطیسی آنهاست. LIMS برای کانیهای به شدت مغناطیسی (مگنتیت)، MIMS برای کانیهای متوسط و HIMS (شدت بالا) برای کانیهای ضعیف مغناطیسی (پارامگنتیک مانند هماتیت) استفاده میشود.
۲. آیا درام سپراتور تر برای جداسازی ذرات میکرونیزه مناسب است؟ بله، در واقع مزیت اصلی روش تر نسبت به خشک، توانایی بسیار بالای آن در تفکیک ذرات ریز و میکرونیزه است، زیرا محیط سیال مانع از چسبیدن مکانیکی ذرات به یکدیگر میشود.
۳. جنس پوسته درام در مدلهای تر از چیست و چرا؟ پوسته استوانهای مستقیماً با دوغاب و آب در تماس است؛ بنابراین از آلیاژهای استنلس استیل نگیر (مانند ۳۰۴ یا ۳۱۶) ساخته میشود تا هم در برابر زنگزدگی و هم در برابر سایش ذرات معدنی مقاومت بالایی داشته باشد و هم خطوط مغناطیسی را از خود عبور دهد.
۴. چه اطلاعاتی برای سفارش ساخت یک درام سپراتور تر نیاز است؟ برای طراحی دقیق، به اطلاعاتی نظیر: نوع ماده/کانی هدف، سایز ذرات (دانهبندی)، درصد مواد جامد در دوغاب، دبی ورودی (متر مکعب در ساعت) و هدف از جداسازی (پرعیارسازی یا آهنزدایی) نیاز است.
۵. آیا امکان تغییر شدت میدان (گوس) در این دستگاهها وجود دارد؟ در درامهای مگنت دائم، شدت میدان پس از ساخت ثابت است، اما شایان مغناطیس قادر است دستگاه را با “گوس متغیر در طول قوس مغناطیسی” طراحی کند. برای تغییر لحظهای شدت میدان، باید از درامهای الکترومغناطیسی استفاده کرد.
نتیجهگیری و مشاوره تخصصی
درام سپراتور مغناطیسی تر، قلب تپنده کارخانجات فرآوری کانیهای مغناطیسی و خطوط تصفیه دوغابهای صنعتی است. انتخاب صحیح این تجهیز، به ویژه تعیین دقیق شدت میدان مغناطیسی (LIMS, MIMS, HIMS) و طراحی مهندسی مخزن، تأثیر مستقیمی بر خلوص محصول نهایی، کاهش هدررفت مواد ارزشمند و افزایش سودآوری کارخانه دارد. عدم تطابق مشخصات دستگاه با خواص کانی، میتواند منجر به افت شدید راندمان خط تولید شود.
برای انتخاب دقیق شدت میدان مغناطیسی مناسب با کانی معدنی خود، بررسی تخصصی خط تولید و استعلام قیمت ساخت درام سپراتور تر، مشخصات فنی پروژه خود را با کارشناسان و مهندسان شایان مغناطیس در میان بگذارید.
