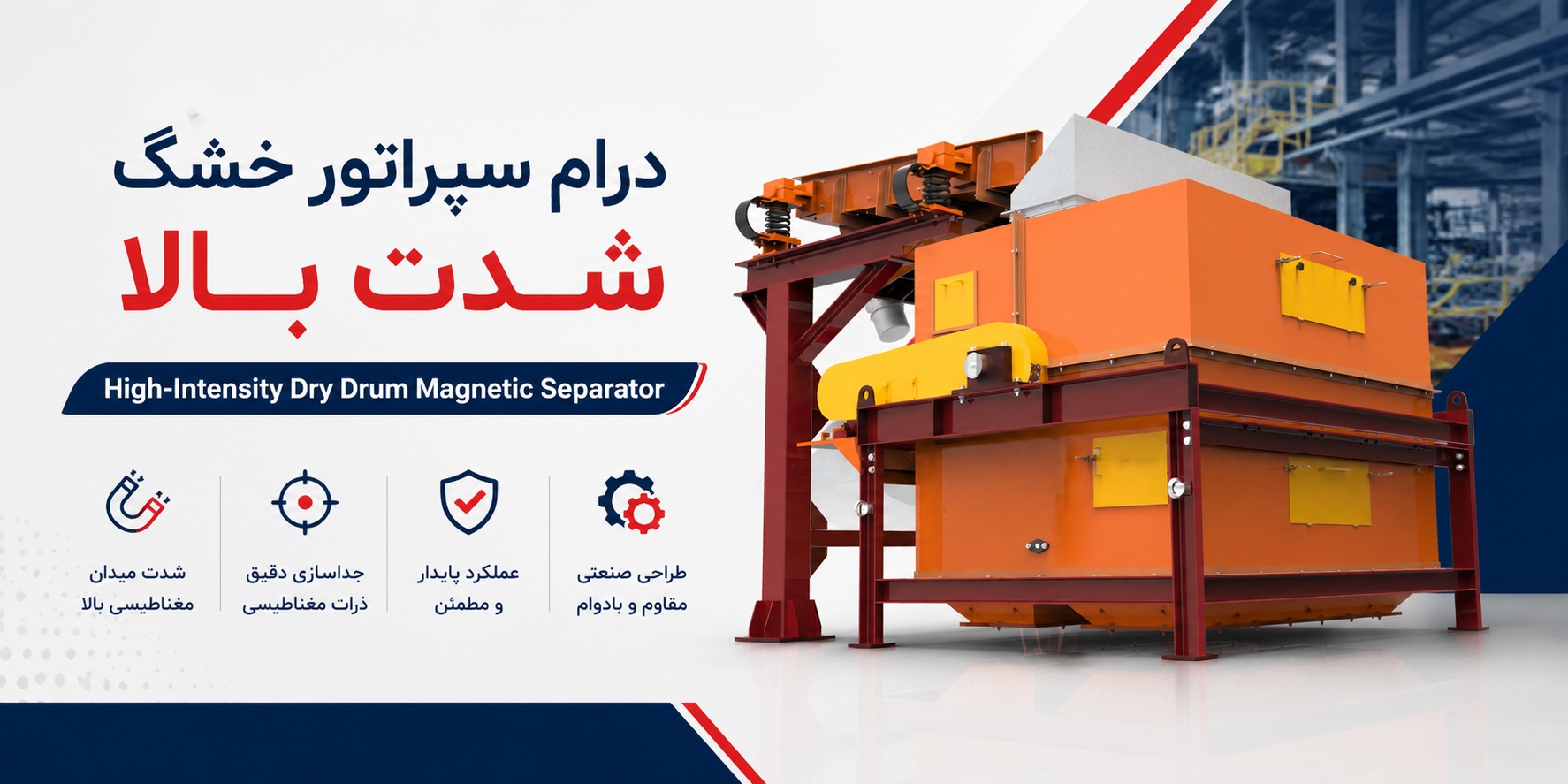

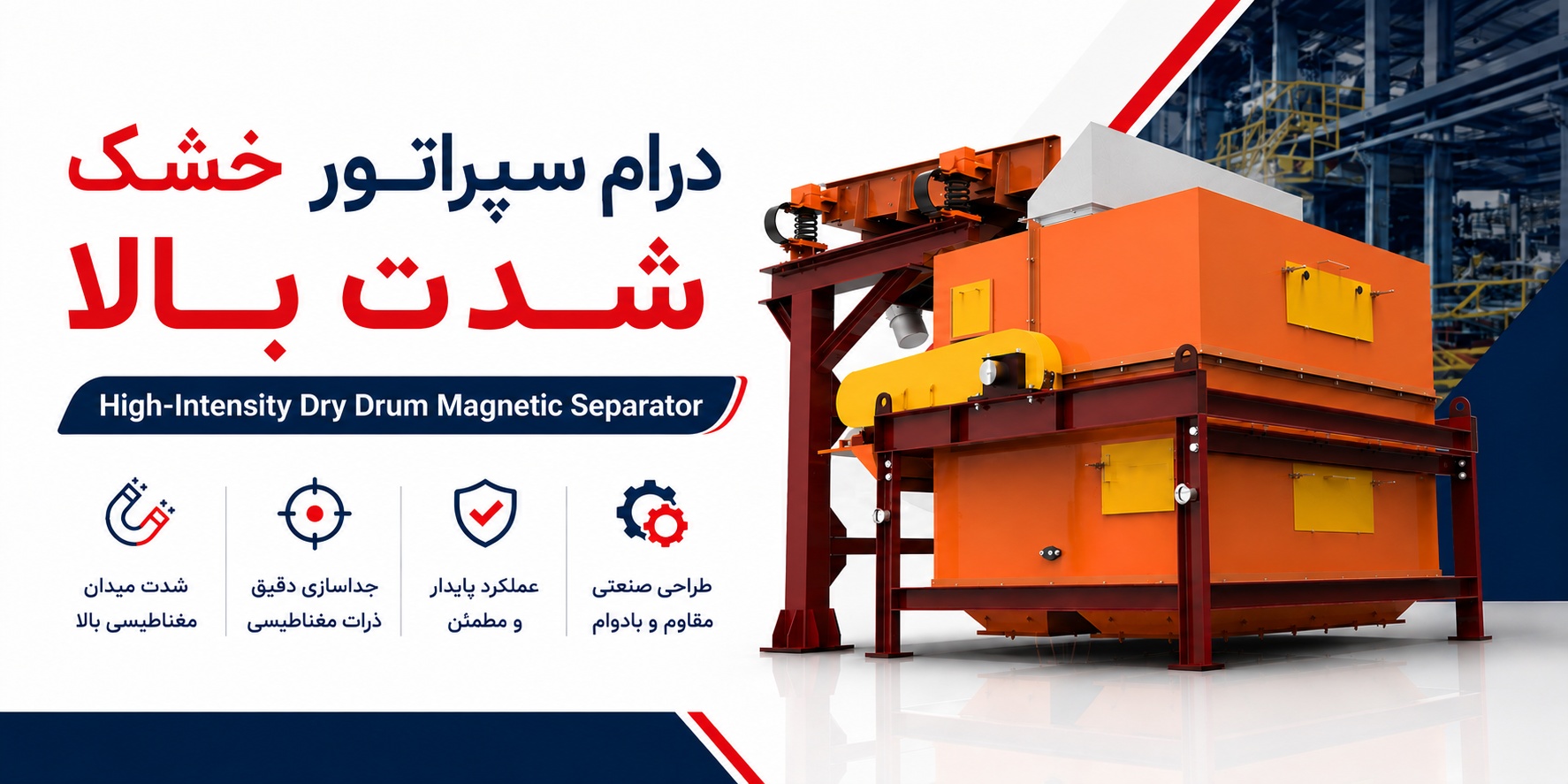

درام سپراتور خشک شدت بالا: راهنمای جامع پرعیارسازی سنگ معدن
صنعت معدن و فرآوری مواد معدنی همواره با چالشهای بزرگی در زمینه بهینهسازی راندمان و کاهش هدررفت منابع روبهرو بوده است. یکی از مهمترین این چالشها، پرعیارسازی کانیهایی با خاصیت مغناطیسی ضعیف و همچنین بازیابی ارزش از کوه باطلههای معدنی است. در بسیاری از معادن کشور، به دلیل عدم وجود تجهیزات مغناطیسی پیشرفته و مناسب، حجم عظیمی از باطلهها دپو میشوند که بخش قابلتوجهی از آنها را سنگهایی با عیار مناسب تشکیل میدهند. اینجاست که درام سپراتور خشک شدت بالا (High-Intensity Dry Drum Magnetic Separator) بهعنوان یک راهکار مهندسی و تحولآفرین وارد عمل میشود.
این تجهیزات پیشرفته با بهرهگیری از میدانهای مغناطیسی بسیار قدرتمند (در حدود ۷۰۰۰ گوس) و طراحیهای نرمافزاری دقیق، امکان جداسازی کانیهایی را فراهم میکنند که تا پیش از این غیرقابل استحصال به نظر میرسیدند. در این مقاله تخصصی از شایان مغناطیس، به بررسی دقیق مشخصات فنی، نحوه عملکرد و کاربردهای حیاتی درام سپراتورهای شدت بالا در پرعیارسازی سنگ هماتیت و بازیابی باطلههای مگنتیت میپردازیم.
نکات کلیدی در یک نگاه
- شدت میدان استثنایی: توانایی ایجاد میدان مغناطیسی در حدود ۷۰۰۰ گوس برای جذب ذرات با خاصیت مغناطیسی ضعیف.
- پرعیارسازی هماتیت: راهکاری قطعی برای جداسازی و فرآوری سنگ معدن هماتیت به روش خشک.
- بازیابی باطلهها: امکان پرعیارسازی مجدد باطلههای مگنتیت با عیار پایین و جلوگیری از دورریز سنگهای ارزشمند.
- طراحی نرمافزاری: استفاده از نرمافزارهای پیشرفته تحلیل مغناطیسی برای طراحی بهینه قطببندی و افزایش راندمان.
- سفارشیسازی صنعتی: قابلیت طراحی و ساخت در ظرفیتها و شدت میدانهای مختلف بر اساس نیاز دقیق خطوط تولید.
درام سپراتور خشک شدت بالا چیست و چگونه کار میکند؟
درام سپراتور (Magnetic Drum Separator) یکی از پرکاربردترین تجهیزات در سیستمهای جداسازی مغناطیسی پیوسته است. نوع «شدت بالای خشک» این دستگاه، بهطور خاص برای فرآوری مواد معدنی در حالت خشک (بدون نیاز به سیال حامل مانند آب) و برای کانیهایی طراحی شده است که حساسیت مغناطیسی پایینی دارند.
عملکرد این دستگاه بر پایه تفاوت در پذیرفتاری مغناطیسی (Magnetic Susceptibility) مواد استوار است. مواد معدنی خردشده از طریق یک فیدر لرزشی (Vibrating Feeder) با نرخ تغذیه یکنواخت روی سطح درامِ در حال چرخش میریزند. در داخل این پوسته دوار، یک آرایه مغناطیسی ثابت (معمولاً به شکل یک قوس ۱۲۰ تا ۱۸۰ درجه) قرار دارد که از آهنرباهای دائم بسیار قوی تشکیل شده است.
هنگامی که ذرات وارد میدان مغناطیسی میشوند، نیروی مغناطیسی Fm بر آنها وارد میشود. در یک تقریب ساده برای مواد با پاسخ مغناطیسی خطی، این نیرو با حجم ذره، پذیرفتاری مغناطیسی و حاصلضرب شدت میدان مغناطیسی در گرادیان میدان متناسب است: Fm=μ0χVH∇H
که در آن χ پذیرفتاری مغناطیسی ذره، V حجم ذره، H شدت میدان مغناطیسی و ∇H گرادیان میدان است. بنابراین، برای ذرات ضعیفمغناطیس مانند هماتیت، بهمنظور ایجاد نیروی مغناطیسی کافی برای غلبه بر نیروهای مخالف و جذب ذره به سطح یا پوسته درام، معمولاً به میدان مغناطیسی قوی و بهویژه گرادیان میدان بالا نیاز است.
ذرات غیرمغناطیسی یا باطله، تحت تأثیر نیروی گریز از مرکز و نیروی گرانش، مسیر پرتابه طبیعی خود را طی کرده و در شوت اول تخلیه میشوند. اما ذرات مغناطیسی، تحت تأثیر میدان قدرتمند ۷۰۰۰ گوس، به پوسته درام میچسبند، همراه با آن میچرخند و پس از خروج از منطقه تحت پوشش میدان مغناطیسی، در شوت دوم (بخش کنسانتره) تخلیه میگردند.
نقش نرمافزارهای تحلیل مغناطیسی در طراحی قطببندی
یکی از مهمترین دستاوردهای مهندسی در ساخت درام سپراتورهای شدت بالا، استفاده از دانش نیروهای متخصص و نرمافزارهای تحلیل مغناطیسی (مانند روش اجزای محدود یا FEM) برای طراحی قطببندی (Pole Design) است.
آرایش بلوکهای مگنت صنعتی در داخل درام نباید تصادفی باشد. نرمافزارهای پیشرفته با شبیهسازی خطوط شار مغناطیسی، به مهندسان اجازه میدهند تا گرادیان میدان را در سطح درام به حداکثر برسانند و از ایجاد نقاط کور (Dead Zones) مغناطیسی جلوگیری کنند. این طراحی علمی باعث میشود میدان مغناطیسی نهتنها قوی باشد (۷۰۰۰ گوس)، بلکه در عمق مناسبی از مواد نیز نفوذ کند تا بالاترین میزان جذب و خلوص کنسانتره به دست آید.
مشخصات فنی و ویژگیهای درام سپراتور ۷۰۰۰ گوس
دستیابی به شدت میدانهای بالا در تجهیزات جداسازی خشک، نیازمند استفاده از متریال درجهیک و مهندسی دقیق است. درام سپراتورهای شدت بالای مورد تأیید و تأمین شایان مغناطیس، با تکیه بر تکنولوژیهای روز دنیا و استفاده از قویترین مگنتهای دائم ساخته میشوند.
جدول ۱: مشخصات فنی و قابلیتهای درام سپراتور خشک شدت بالا
| ویژگی / مشخصه فنی | توضیحات و مقادیر | مزیت صنعتی |
| شدت میدان مغناطیسی | در حدود ۷۰۰۰ گوس (Gauss) در سطح درام | توانایی جذب کانیهای پارامغناطیس و مگنتیتهای اکسیدشده. |
| نوع مگنت صنعتی | استفاده از قویترین و پایدارترین مگنتهای دائم (عمدتاً نئودیمیوم – NdFeB) | طول عمر بسیار بالا، عدم افت قدرت مغناطیسی در طول زمان. |
| ظرفیت و ابعاد | طراحی و ساخت در ظرفیتهای مختلف (قطر و طول متغیر درام) | انطباق کامل با تناژ ورودی خطوط تولید و کارخانجات فرآوری. |
| طراحی سیستم مغناطیسی | طراحی قطببندی توسط نرمافزار پیشرفته تحلیل مغناطیسی | بهینهسازی توزیع میدان و افزایش راندمان جداسازی. |
| پوسته درام | استیل نگیر (Non-magnetic Stainless Steel) با پوششهای ضدسایش | مقاومت بالا در برابر سایش ذرات معدنی و طول عمر بالای تجهیز. |
توجه: امکان طراحی سفارشی دستگاه در شدت میدانهای مختلف (بسته به نوع ماده معدنی) وجود دارد.
کاربردهای کلیدی درام سپراتور شدت بالا در معادن
دلیل اصلی سرمایهگذاری روی درام سپراتورهای شدت بالا، قابلیتهای منحصربهفرد آنها در برخورد با دو چالش اساسی معادن آهن است: فرآوری کانیهای کمعیار و بازیابی باطلهها.
۱. پرعیارسازی سنگ هماتیت
سنگ آهن در طبیعت عمدتاً به دو فرم مگنتیت ($Fe_3O_4$) و هماتیت ($Fe_2O_3$) یافت میشود. مگنتیت یک کانی فرومغناطیس قوی است که با شدت میدانهای پایین (حدود ۱۰۰۰ تا ۲۰۰۰ گوس) بهراحتی جذب میشود. اما هماتیت یک کانی پارامغناطیس (با خاصیت مغناطیسی ضعیف) است.
در گذشته، فرآوری خشک هماتیت به دلیل نبود مگنتهای دائم قدرتمند، غیرممکن یا بسیار کمبازده بود. امروزه درام سپراتور خشک شدت بالا با تولید میدانی در حدود ۷۰۰۰ گوس، نیروی جاذبه کافی برای غلبه بر اینرسی و گرانش ذرات هماتیت را فراهم میکند. این دستگاه میتواند سنگ هماتیت خردشده را دریافت کرده و با جداسازی ناخالصیهای سیلیسی و غیرمغناطیسی، عیار آهن را به میزان قابلتوجهی ارتقا دهد. این قابلیت، معادن هماتیتی را که پیش از این توجیه اقتصادی نداشتند، به پروژههایی سودآور تبدیل کرده است.
۲. پرعیارسازی باطلههای مگنتیت با عیار پایین
یکی از معضلات بزرگ زیستمحیطی و اقتصادی در بسیاری از معادن کشور، کوههای عظیمی از باطله (Tailings) است که در اطراف سایتهای معدنی جمع شدهاند. به دلیل عدم وجود تجهیزات مغناطیسی مناسب در خطوط فرآوری اولیه، بخش زیادی از این دپوها را سنگهای مگنتیت با عیار پایین، مگنتیتهای اکسیدشده (مارتيتیت) و ذرات ریزدانه تشکیل میدهند.
درام سپراتور شدت بالا، یک راهحل بینظیر برای این مشکل است. با تغذیه این باطلهها به دستگاه، مگنت قدرتمند ۷۰۰۰ گوسی میتواند ذرات مگنتیت آزادشدهای را که تجهیزات قدیمی قادر به جذب آنها نبودند، بازیابی کند. این فرآیند باعث میشود:
- از دورریز کردن سنگ معدنی با عیار بالا جلوگیری به عمل آید.
- کوه باطلههای بلااستفاده به یک منبع جدید درآمد تبدیل شود.
- بدون نیاز به هزینههای سنگین استخراج و انفجار مجدد، محصولی باارزش و قابل فروش تولید گردد.
مزایای اقتصادی استفاده از درام سپراتور خشک شدت بالا
مدیران کارخانهها و کارشناسان خرید همواره به دنبال تجهیزاتی هستند که بازگشت سرمایه (ROI) سریعی داشته باشند. استفاده از درام سپراتور با شدت ۷۰۰۰ گوس مزایای اقتصادی مستقیمی به همراه دارد:
- ایجاد ارزش افزوده از ضایعات: همانطور که اشاره شد، تبدیل باطلههای دپوشده به کنسانتره قابل فروش، عملاً خلق ثروت از هیچ است.
- کاهش مصرف آب: برخلاف روشهای فلوتاسیون یا جداسازی مغناطیسی تر (Wet Magnetic Separation)، این دستگاه کاملاً خشک کار میکند که در مناطق کمآب معدنی کشور یک مزیت حیاتی محسوب میشود.
- بهینهسازی هزینههای مصرف انرژی: مگنتهای بهکاررفته از نوع دائم (Permanent Magnets) هستند و برخلاف مگنتهای الکتریکی، برای ایجاد میدان مغناطیسی نیازی به مصرف برق ندارند. تنها مصرف انرژی مربوط به موتور گیربکس چرخاننده درام است.
- کاهش هزینههای تعمیر و نگهداری: به دلیل عدم وجود سیمپیچ، خطر سوختگی و مشکلات ناشی از حرارت در این سیستمها وجود ندارد.
راهنمای انتخاب و خرید درام سپراتور صنعتی مناسب
انتخاب و خرید مگنت صنعتی برای خطوط فرآوری، نیازمند بررسی دقیق متغیرهای فنی است. برای دستیابی به بالاترین راندمان، باید تجهیزات کاملاً متناسب با شرایط خط تولید شما طراحی و انتخاب شوند.
جدول ۲: راهنمای انتخاب درام سپراتور بر اساس شرایط خط تولید
| نیاز صنعتی خط تولید | پارامتر حیاتی در انتخاب درام سپراتور | توصیه فنی شایان مغناطیس |
| پرعیارسازی کانیهای ضعیف (هماتیت) | شدت میدان مغناطیسی بالا | استفاده از درام با شدت حداقل ۷۰۰۰ گوس و آرایش مگنت نئودیمیوم. |
| بازیابی ذرات بسیار ریز (Fines) | سرعت چرخش درام و ضخامت بار ورودی | نیازمند کنترل دقیق فیدر لرزشی برای ایجاد یک لایه نازک (Monolayer) از مواد روی درام. |
| مواد ورودی با رطوبت نسبی | خشک بودن فرآیند جداسازی | درام سپراتورهای خشک برای موادی با رطوبت کمتر از ۳ الی ۵ درصد بیشترین بازدهی را دارند. |
| تناژ بالای ورودی (ظرفیت بالا) | ابعاد فیزیکی دستگاه | سفارش دستگاه با طول درام بیشتر جهت افزایش سطح درگیری و جلوگیری از انباشت مواد. |
عوامل مؤثر بر قیمت درام سپراتور مغناطیسی
قیمت نهایی یک درام سپراتور صنعتی متأثر از چندین عامل کلیدی است و به همین دلیل، استعلام قیمت دقیق مستلزم ارائه اطلاعات فنی است:
- گرید و حجم مگنت استفادهشده: مگنتهای نئودیمیوم با گریدهای بالا که قادر به تولید میدان پایدار ۷۰۰۰ گوس باشند، بخش عمدهای از قیمت دستگاه را تشکیل میدهند.
- ابعاد دستگاه: قطر و طول درام مستقیماً تعیینکننده ظرفیت و میزان متریال مصرفی در ساخت شاسی و پوسته هستند.
- طراحی سفارشی: هزینههای مهندسی برای طراحی قطببندی با نرمافزارهای پیشرفته متناسب با ماده معدنی خاص شما.
- تجهیزات جانبی: نوع موتور گیربکس، تابلوی برق، فیدر ارتعاشی و متریال پوشش ضدسایش درام.
(برای اطلاعات بیشتر در زمینه انواع مگنتها، میتوانید به صفحه [انواع مگنت صنعتی] مراجعه کنید.)
مشاوره تخصصی و تأمین تجهیزات با شایان مغناطیس
شایان مغناطیس بهعنوان مجموعهای معتبر و تخصصی در زمینه تولید و تأمین انواع مگنتهای صنعتی و تجهیزات جداسازی مغناطیسی، آماده ارائه راهکارهای جامع به صنایع معدنی کشور است. ما درک میکنیم که خرید یک درام سپراتور شدت بالا، نیازمند دقت مهندسی و شناخت دقیق از رفتار کانیهاست.
تخصص ما صرفاً تأمین یک دستگاه نیست؛ بلکه بررسی نیاز دقیق خط تولید شما، مشاوره مهندسی برای انتخاب شدت میدان مناسب، و ارائه تجهیزاتی است که با استفاده از قویترین و پایدارترین آهنرباهای صنعتی و طراحیهای پیشرفته نرمافزاری ساخته شده باشند. هدف ما ایجاد ارزش افزوده واقعی برای معادن و جلوگیری از اتلاف سرمایههای ملی است.
سؤالات متداول
۱. درام سپراتور خشک شدت بالا چه تفاوتی با درام سپراتورهای معمولی (LIMS) دارد؟
درامهای معمولی (Low-Intensity Magnetic Separators) دارای میدانهایی در حدود ۱۰۰۰ تا ۲۰۰۰ گوس هستند و فقط برای جذب کانیهای قوی مانند مگنتیت استفاده میشوند. درامهای شدت بالا توانایی تولید میدان تا ۷۰۰۰ گوس را دارند و برای کانیهای ضعیفتر و باطلهها کاربرد دارند.
۲. آیا شدت میدان ۷۰۰۰ گوس برای پرعیارسازی هماتیت کافی است؟
بله، با استفاده از مگنتهای نئودیمیوم پیشرفته و طراحی صحیح قطببندی توسط نرمافزار، میدان ۷۰۰۰ گوس روی سطح درام میتواند با موفقیت ذرات هماتیت را جذب و پرعیار کند.
۳. چگونه میتوان از باطلههای مگنتیت معادن، ارزش افزوده ایجاد کرد؟
بسیاری از باطلهها حاوی مگنتیتهای اکسیدشده یا ریزدانههایی هستند که تجهیزات قدیمی قادر به جذب آنها نبودند. با عبور این باطلهها از درام سپراتور شدت بالا، این ذرات ارزشمند جذب شده و به کنسانتره قابل فروش تبدیل میشوند.
۴. ظرفیت ورودی درام سپراتورهای شدت بالا چقدر است؟
ظرفیت دستگاه کاملاً به ابعاد درام (قطر و طول) و دانهبندی مواد بستگی دارد. این تجهیزات قابلیت طراحی و ساخت در ظرفیتهای مختلف (از چند تن تا دهها تن در ساعت) را بر اساس نیاز خریدار دارند.
۵. برای استعلام قیمت درام سپراتور به چه اطلاعاتی نیاز است؟
برای دریافت قیمت دقیق، باید اطلاعاتی نظیر نوع ماده معدنی (تغذیه)، دانهبندی مواد (Particle Size)، تناژ ورودی در ساعت، میزان رطوبت و عیار فعلی مواد را در اختیار کارشناسان قرار دهید.
تصمیمگیری هوشمندانه برای بهرهوری بیشتر معادن
استفاده از تکنولوژیهای روز دنیا در زمینه جداسازی مغناطیسی، دیگر یک انتخاب لوکس نیست، بلکه یک ضرورت برای بقا و سودآوری در صنعت فرآوری مواد معدنی است. درام سپراتور خشک شدت بالا با میدان قدرتمند ۷۰۰۰ گوسی خود، گرهگشای مشکلاتی است که سالها باعث دپوی باطلهها و عدم توجیه اقتصادی معادن هماتیت شده بودند. با طراحی دقیق، استفاده از مگنتهای پایدار و مهندسی تخصصی، میتوان ارزش افزودهای بینظیر برای مجموعههای معدنی خلق کرد.
برای استعلام قیمت، بررسی مشخصات فنی یا انتخاب مگنت صنعتی و درام سپراتور متناسب با نیاز خط تولید خود، با مهندسان و کارشناسان فنی شایان مغناطیس در ارتباط باشید. ما مشخصات کاربرد و نیاز شما را بررسی کرده و بهترین گزینه را برای تأمین تجهیزات مغناطیسی به شما پیشنهاد خواهیم داد.
