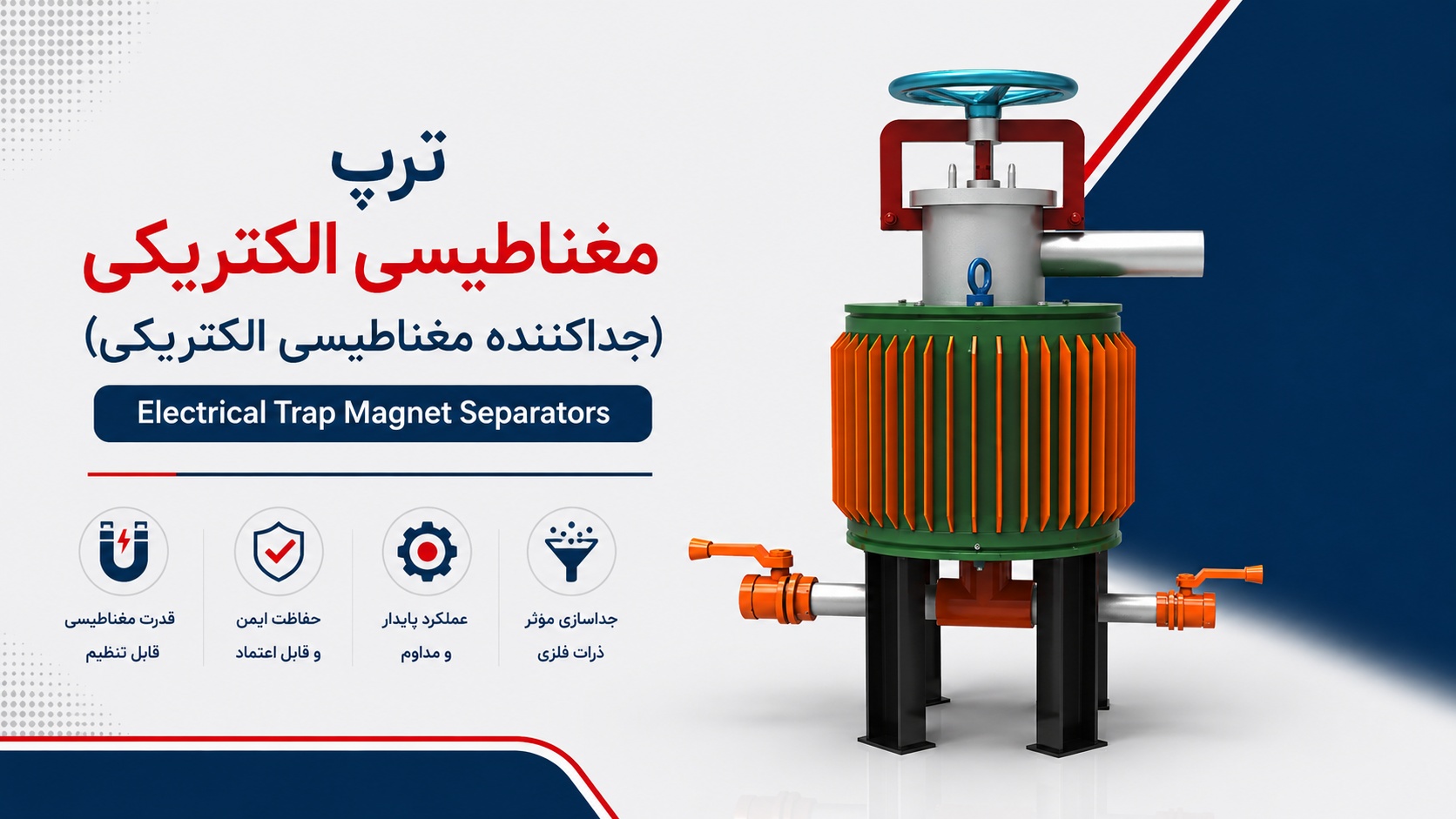

ترپ مغناطیسی الکتریکی (Electrical Trap Magnet) چیست؟ راهنمای جامع طراحی و کاربرد
در فرآیندهای صنعتی حساس که با سیالات و دوغابها سروکار دارند، حضور ریزترین ذرات آهن و ناخالصیهای پارامغناطیس میتواند به افت شدید کیفیت محصول نهایی منجر شود. برای جداسازی این ذرات میکرونیزه، استفاده از تجهیزاتی که قدرت مغناطیسی بسیار بالا و یکنواختی را ارائه دهند الزامی است. ترپ مغناطیسی الکتریکی (Electrical Trap Magnet) یکی از پیشرفتهترین جداکنندههای مغناطیسی است که به طور ویژه برای تصفیه دقیق سیالات در خطوط تولید طراحی شده است.
برخلاف ترپهای دائم که از آهنرباهای ثابت استفاده میکنند، این دستگاه با استفاده از نیروی الکترومغناطیس، میدانی قدرتمند ایجاد میکند. مجموعه تخصصی شایان مغناطیس، با بهرهگیری از دانش روز مهندسی، انواع ترپهای مغناطیسی الکتریکی را با بالاترین راندمان جداسازی برای صنایع حساس نظیر کاشی و سرامیک طراحی و تولید میکند. در این مقاله به بررسی دقیق عملکرد، مشخصات فنی و کاربرد این تجهیز حیاتی میپردازیم.
نکات کلیدی در یک نگاه
- جداسازی ذرات میکرونیزه: عملکرد بینظیر در به دام انداختن ریزترین ذرات آهنی معلق در سیالات.
- میدان مغناطیسی یکنواخت: توزیع یکدست خطوط مغناطیسی به کمک طراحی پیشرفته کویلهای الکتریکی.
- تمیزکاری سریع و آسان: خروج شبکههای استیل از حالت مغناطیسی بلافاصله پس از قطع جریان برق.
- قدرت بالا در خطوط سرامیک: کارایی اثباتشده در پاکسازی دوغابهای سرامیکی (لعاب و بدنه).
- تنوع در کاربرد: قابلیت طراحی و ساخت برای هر دو مسیر خطوط تر (سیالات) و خشک (پودرها).
مکانیزم عملکرد ترپ مغناطیسی الکتریکی در مسیر سیالات
اساس کار ترپ مغناطیسی الکتریکی بر پایه قوانین الکترومغناطیس و سیستمهای جداسازی با گرادیان بالا (High Gradient Magnetic Separation) استوار است. در ساختار این دستگاه، به جای استفاده از مگنتهای دائم، از یک کویل (سیمپیچ) الکتریکی قدرتمند استفاده میشود.
هنگامی که سیال وارد محفظه دستگاه میشود، از میان شبکههایی از جنس استیل (ماتریسهای مغناطیسی) عبور میکند. با اتصال جریان برق، کویل الکتریکی یک میدان مغناطیسی بسیار قوی و یکنواخت تولید میکند. این میدان توسط شبکههای استیل با طراحی خاص، متمرکز شده و هزاران نقطه با گرادیان مغناطیسی بالا ایجاد میکند. در نتیجه، سیال ورودی با سطح بسیار وسیعی از میدان مغناطیسی درگیر شده و حتی ریزترین ذرات آهن آزاد و ترکیبات اکسیدی به شدت به شبکههای استیل جذب میشوند.
بزرگترین مزیت این مکانیزم در مرحله تمیزکاری (Cleaning) نمایان میشود. پس از اشباع شدن شبکهها از ذرات آهن، با قطع شدن جریان برق، میدان مغناطیسی بلافاصله از بین رفته و شبکههای استیل خاصیت جذب خود را از دست میدهند. در این حالت، ذرات آهنی به راحتی با جریان آب یا به صورت مکانیکی شسته و از محفظه خارج میشوند.
طراحی پیشرفته با نرمافزارهای شبیهسازی میدان مغناطیسی
طراحی مهندسی کویل و محفظه دستگاه نقش مستقیمی در راندمان آن دارد. تیم مهندسی شایان مغناطیس برای رسیدن به بالاترین شدت میدان مغناطیسی ممکن و جلوگیری از ایجاد نقاط کور (Blind Spots) در مسیر سیال، از نرمافزارهای پیشرفته شبیهسازی مغناطیسی استفاده میکند. این شبیهسازیها اطمینان حاصل میکنند که تمام حجم سیالِ در حال عبور، تحت تأثیر یکنواختِ خطوط مغناطیسی قرار گرفته و هیچ ذره میکرونیزهای از سیستم فرار نمیکند.
کاربردهای استراتژیک ترپ الکتریکی در صنایع مختلف
اگرچه این دستگاه در صنایع متعددی کاربرد دارد، اما عمدهترین و حیاتیترین مصرف ترپ مغناطیسی الکتریکی در صنایع تولید کاشی و سرامیک، چینی بهداشتی و چینی مظروف است.
در صنعت سرامیک، وجود کوچکترین ناخالصیهای آهنی در دوغاب (لعاب و بدنه) پس از پخت در کوره، واکنش داده و به شکل لکههای سیاه (Black Spots) یا قهوهای روی سطح محصول ظاهر میشود. این نقص مستقیماً باعث افت درجه کیفی محصول نهایی و ضررهای اقتصادی سنگین میگردد. ترپ مگنت الکتریکی با قدرت بسیار بالایی که دارد، آهن آزاد و ذرات اکسیدی را از دوغابهای سرامیکی با ویسکوزیتههای مختلف جداسازی کرده و سفیدی و کیفیت ساختاری لعاب را تضمین میکند.
توسعه کاربرد: ترپ الکتریکی برای خطوط خشک و پودری
علاوه بر سیالات، این تکنولوژی برای مواد جامد نیز قابل پیادهسازی است. گروه شایان مغناطیس توانایی طراحی و ساخت ترپ الکتریکی برای مسیرهای خشک و دارای دانهبندیهای پودری را نیز داراست. در صنایعی که مواد اولیه به صورت پودر خشک منتقل میشوند (مانند پودرهای میکرونیزه معدنی یا گرانولها)، دستگاه با تغییر در طراحی محفظه عبوری و شبکههای جذب، همان راندمان جداسازی بالا را برای مواد خشک ارائه میدهد.
مشخصات فنی و قابلیتهای سفارشیسازی در شایان مغناطیس
تجهیزات مغناطیسی صنعتی باید دقیقاً متناسب با شرایط خط تولید کالیبره شوند. شایان مغناطیس این تجهیزات را با مشخصات و قابلیتهای زیر طراحی و تولید مینماید:
- ظرفیتهای متنوع: طراحی و ساخت در ظرفیتهای مختلف (دبیهای ورودی گوناگون) برای جلوگیری از افت فشار سیال در مسیر لولهکشی.
- شدت میدان متغیر: قابلیت طراحی در شدت میدانهای مختلف متناسب با میزان آلودگی و سایز ذرات آهنی.
- سیستم خنکسازی (Cooling System): با توجه به تولید حرارت در کویلهای الکتریکی، خنکسازی دستگاه با توجه به شرایط خط تولید (مانند استفاده از سیستمهای خنککننده با هوا، آب یا روغن) به صورت کاملاً مهندسیشده طراحی میشود تا دستگاه در کارکردهای مداوم دچار افت قدرت نشود.
ترپهای مغناطیسی از لحاظ روش تمیزکاری در دو تیپ تولید میشوند که مقایسه آنها در جدول زیر آمده است:
| ویژگی مورد بررسی | ترپ الکتریکی دستی (Manual) | ترپ الکتریکی اتوماتیک (Automatic) |
| مکانیزم پاکسازی | قطع برق و شستشوی دستی شبکهها توسط اپراتور | قطع برق و شستشوی خودکار توسط شیرها و جکهای پنوماتیک |
| توقف خط تولید | نیاز به توقف کوتاه خط یا استفاده از مسیر بایپاس (Bypass) | عدم نیاز به دخالت کاربر، مناسب برای خطوط پیوسته (Continuous) |
| هزینه سرمایهگذاری | مقرونبهصرفه و مناسب برای بودجههای محدودتر | بالاتر (به دلیل تجهیزات کنترلی، سنسورها و پنوماتیک) |
| نیاز به نیروی انسانی | بله (جهت باز کردن محفظه و شستشو) | خیر (کاملاً برنامهریزیشده توسط سیستم کنترل PLC) |
مقایسه ترپ مغناطیسی الکتریکی و ترپ مغناطیسی دائم (Manual Trap)
بسیاری از مدیران فنی در انتخاب بین مگنت سپراتورهای الکتریکی و دائم دچار چالش میشوند. اگرچه هر دو دستگاه برای تصفیه سیالات استفاده میشوند، اما تفاوتهای بنیادینی دارند:
| پارامتر مقایسه | ترپ مغناطیسی الکتریکی (Electromagnetic) | ترپ مغناطیسی دائم (Permanent Magnet) |
| منبع تأمین میدان | جریان برق (کویل الکتریکی) | آهنرباهای دائم (مانند نئودیمیوم) |
| سهولت تمیزکاری | بسیار آسان (با قطع برق خاصیت آهنربایی از بین میرود) | نیازمند نیروی فیزیکی برای جدا کردن ذرات از روی میلههای مگنت |
| درگیری با سیال | درگیری سطح بسیار وسیع سیال به کمک ماتریسها و شبکههای استیل | درگیری محدودتر در سطح مقطع میلههای مغناطیسی |
| مصرف انرژی | نیازمند جریان پیوسته برق و سیستم خنککننده | بدون نیاز به مصرف انرژی |
| کاربرد ایدهآل | ذرات به شدت میکرونیزه و حساس (مانند لعاب سرامیک) | جداسازی عمومی ذرات آهنی متوسط تا ریز در خطوط مایعات |

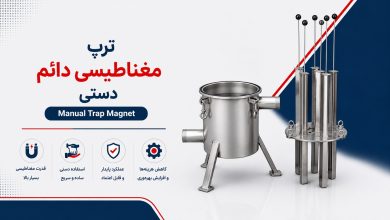

برای کسب اطلاعات بیشتر درباره مدلهای دائم، میتوانید به مقاله [ترپ مغناطیسی دائم دستی (Manual Trap Magnet)] مراجعه کنید.
راهنمای استعلام قیمت و سفارش ساخت از شایان مغناطیس
قیمت ترپ مغناطیسی الکتریکی یک عدد ثابت نیست و کاملاً به مهندسی و نیاز خط تولید شما بستگی دارد. عواملی نظیر دبی سیال (که ابعاد محفظه را تعیین میکند)، نوع تمیزکاری (دستی یا اتوماتیک بودن)، شدت میدان مورد نیاز و سیستم خنکساز مگنت، تأثیر مستقیمی بر قیمت نهایی دستگاه دارند.
برای دریافت مشاوره دقیق و استعلام قیمت از شایان مغناطیس، لطفاً اطلاعات زیر را در زمان تماس در اختیار کارشناسان قرار دهید:
- نوع ماده ورودی (دوغاب لعاب، بدنه، یا پودر خشک) و ویسکوزیته آن.
- دبی و حجم عبوری مواد در ساعت (Flow Rate).
- دمای کاری سیال و شرایط محیطی نصب.
- سایز لولههای ورودی و خروجی.
- میزان آلودگی و سایز تقریبی ذرات آهنی موجود در مواد.
سوالات متداول (FAQ)
۱. نحوه تمیزکاری ترپ مغناطیسی الکتریکی به چه شکل است؟
با توجه به اینکه میدان مغناطیسی توسط جریان برق تأمین میشود، به محض قطع شدن جریان، شبکههای استیل خاصیت آهنربایی خود را از دست میدهند. در این حالت، ذرات جذبشده رها شده و به راحتی با فشار آب (در مدلهای دستی) یا سیستم شستشوی خودکار (در مدلهای اتوماتیک) از سیستم تخلیه میشوند.
۲. آیا ترپ الکتریکی برای خطوط پودری و مواد خشک نیز کاربرد دارد؟
بله. تیم مهندسی شایان مغناطیس این تجهیزات را در دو تیپ تر و خشک طراحی میکند. در مدلهای خشک، محفظه و شبکهها متناسب با جریان آزاد (Free-flow) دانهبندیهای پودری بهینهسازی میشوند تا از گرفتگی مسیر جلوگیری شود.
۳. سیستم خنکسازی دستگاه چگونه عمل میکند؟
کویلهای الکتریکی در اثر کارکرد مداوم حرارت تولید میکنند. شایان مغناطیس با توجه به شرایط خط تولید شما، از سیستمهای خنککاری مناسب (هوا خنک یا گردش روغن/آب) استفاده میکند تا حرارت دفع شده و دستگاه بدون افت میدان مغناطیسی به کار خود ادامه دهد.
۴. مزیت استفاده از شبکههای استیل در داخل محفظه چیست؟
این شبکهها نقش ماتریسهای مغناطیسی را بازی میکنند. آنها خطوط میدان الکترومغناطیسی را متمرکز کرده و نقاطی با گرادیان (شدت) بسیار بالا ایجاد میکنند. عبور سیال از لابهلای این شبکهها باعث میشود هیچ ذره میکرونیزهای نتواند از چنگال میدان مغناطیسی فرار کند.
۵. قیمت ترپ مغناطیسی الکتریکی به چه عواملی بستگی دارد؟
هزینه طراحی و ساخت به ابعاد دستگاه، دبی عبوری خط، شدت میدان طراحیشده، نوع مکانیزم تمیزکاری (دستی یا تمام اتوماتیک) و تجهیزات جانبی مانند نوع سیستم خنککننده بستگی دارد.
برای استعلام قیمت ترپ مغناطیسی الکتریکی، بررسی مشخصات فنی یا انتخاب تجهیزات متناسب با نیاز خط تولید خود، با کارشناسان و دپارتمان مهندسی شایان مغناطیس در ارتباط باشید تا بهترین راهکار تخصصی به شما ارائه گردد.
