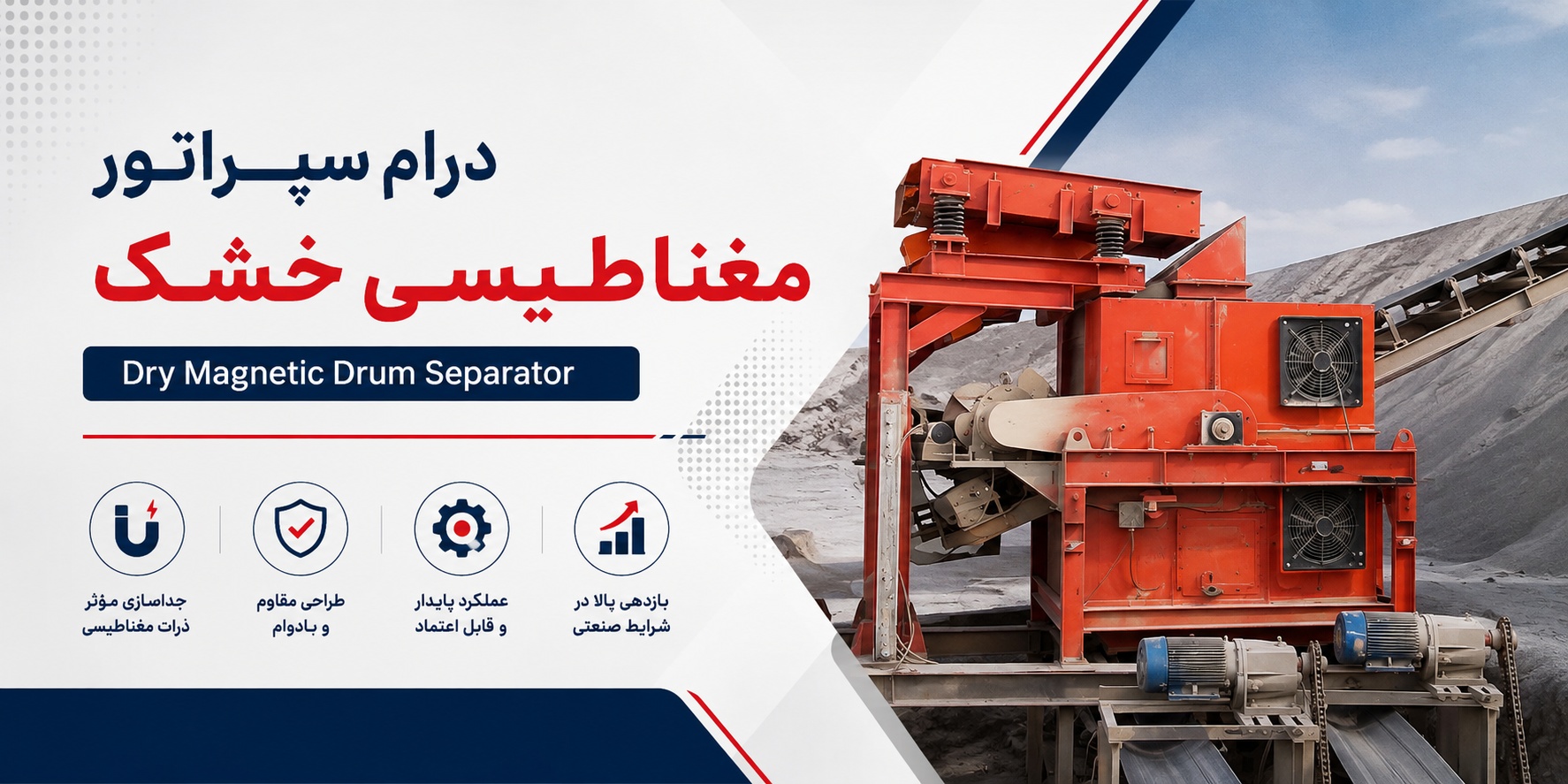

راهنمای جامع درام سپراتور مغناطیسی خشک (Dry Magnetic Drum Separator): عملکرد، انواع و کاربردها
در خطوط تولید صنعتی و کارخانجات فرآوری مواد معدنی، کنترل کیفیت مواد ورودی و خردایش بهینه، اهمیت بسیار بالایی دارد. حضور قطعات آهنی مزاحم (Tramp Iron) در مسیر تولید میتواند خسارات جبرانناپذیری به تجهیزات گرانقیمت مانند سنگشکنها و آسیابها وارد کند. از سوی دیگر، در صنایع معدنی، دستیابی به عیار بالای کانیهای باارزش، تضمینکننده سودآوری پروژه است. اینجاست که درام سپراتور مغناطیسی خشک (Dry Magnetic Drum Separator) بهعنوان یکی از کلیدیترین تجهیزات جداسازی وارد عمل میشود.
این تجهیزات پیشرفته با ایجاد یک میدان مغناطیسی قدرتمند و پیوسته، وظیفه جداسازی اتوماتیک قطعات آهنی از مواد اولیه را بر عهده دارند. استفاده از این سیستمها نهتنها باعث افزایش کیفیت محصول نهایی میشود، بلکه از توقفهای ناگهانی خط تولید نیز جلوگیری میکند. در این مقاله تخصصی، به بررسی دقیق مکانیزم عملکرد، مشخصات فنی، انواع و کاربردهای درام سپراتور خشک میپردازیم تا راهنمایی جامع برای مدیران و مهندسان در انتخاب این تجهیز حیاتی باشد.
نکات کلیدی در یک نگاه
- جداسازی پیوسته و اتوماتیک: امکان جداسازی مداوم ذرات مغناطیسی بدون نیاز به توقف خط تولید جهت پاکسازی.
- حفاظت از تجهیزات: جلوگیری از ورود قطعات آهنی به سنگشکنها و کاهش هزینههای تعمیر و نگهداری.
- پرعیارسازی معدنی: ابزاری اصلی برای ارتقای عیار سنگ آهن (مگنتیت و هماتیت) در حالت خشک.
- تنوع در طراحی: تولید در دو نوع دائم (Permanent) و الکتریکی (Electrical) بسته به نیاز صنعتی.
- دوام و مقاومت بالا: استفاده از پوسته استنلس استیل ضد سایش برای افزایش طول عمر در برابر مواد ساینده.
درام سپراتور مغناطیسی خشک چیست و چگونه کار میکند؟
درام سپراتور (یا استوانه مغناطیسی)، دستگاهی است که از یک استوانه دوار و یک سیستم مغناطیسی ثابت در داخل آن تشکیل شده است. نوع خشک این دستگاه برای موادی طراحی شده است که نیازی به پردازش در محیط سیال (مانند آب) ندارند و به صورت پودر، گرانول یا کلوخه با رطوبت پایین وارد سیستم میشوند.
ساختار درام سپراتورهای استاندارد شامل یک هوزینگ (Housing) محافظ از جنس فولاد ضد زنگ و یک پوسته استوانهای (Drum Shell) از جنس استنلس استیل ضد سایش (Non-magnetic Stainless Steel) است. در داخل این پوسته دوار، آرایهای از مگنتهای صنعتی قرار دارد که یک میدان مغناطیسی ثابت (معمولاً در زاویه ۱۲۰ تا ۱۸۰ درجه) ایجاد میکنند.
مکانیزم جداسازی به این شکل است:
۱. مواد اولیه از طریق یک فیدر (معمولاً فیدر ارتعاشی) با نرخ تغذیه یکنواخت روی سطح غلطک درام سپراتور ریزش مییابند.
۲. هنگامی که مواد در حال چرخش روی پوسته هستند، به محض ورود به منطقه تحت پوشش میدان مغناطیسی، ذرات آهنی و کانیهای دارای خاصیت مغناطیسی جذب پوسته میشوند.
۳. مواد غیرمغناطیسی (باطله یا محصول اصلی بسته به نوع صنعت) تحت تأثیر نیروی گرانش و گریز از مرکز، مسیر طبیعی سقوط خود را طی کرده و از شوت خروجی اول تخلیه میشوند.
۴. ذرات آهن جذبشده، همراه با چرخش پوسته روی سطح آن باقی میمانند تا زمانی که از منطقه میدان مغناطیسی خارج شوند (نقطه کور مغناطیسی). در این نقطه، ذرات آهنی رها شده و در شوت خروجی دوم (پشت غلطک) تخلیه میگردند.
این فرآیند کاملاً پیوسته بوده و نیازی به دخالت نیروی انسانی برای تمیز کردن دستگاه ندارد.
انواع درام سپراتورهای مغناطیسی بر اساس نوع تولید میدان
درام سپراتورهای مغناطیسی بر اساس منبع تولیدکننده میدان مغناطیسی به دو تیپ اصلی تقسیم میشوند. انتخاب بین این دو تیپ، به شدت میدان مورد نیاز، ظرفیت خط و شرایط محیطی بستگی دارد.
۱. درام سپراتور دائم (Permanent Magnetic Drum)
این نوع درامها پرکاربردترین تجهیزات در صنایع مختلف هستند. میدان مغناطیسی در این دستگاهها توسط آهنرباهای دائم (مانند مگنت نئودیمیوم یا مگنت فریت) تأمین میشود. از ویژگیهای بارز درام سپراتور دائم میتوان به عدم نیاز به انرژی الکتریکی برای ایجاد میدان، طول عمر بسیار بالا، ثابت بودن شدت میدان مغناطیسی در طول زمان کارکرد و هزینه نگهداری پایین اشاره کرد.
این تیپ از درام سپراتورها بسته به نوع جداسازی (آهنگیری محافظتی یا پرعیارسازی کانیها) در مدلهای مختلفی با آرایش قطببندی متفاوت طراحی و ساخته میشوند.
۲. درام سپراتور الکتریکی (Electrical/Electromagnetic Drum)
در شرایطی که نیاز به شدت میدانهای بسیار خاص باشد یا کنترل خاموش/روشن کردن میدان و تغییر شدت آن در حین کار ضروری به نظر برسد، از درامهای الکتریکی استفاده میشود. در این دستگاهها، میدان مغناطیسی از طریق عبور جریان الکتریکی از سیمپیچهای تعبیهشده در داخل درام تولید میشود. این تجهیزات نیازمند سیستمهای خنککننده، تابلو برق کنترل و تعمیرات و نگهداری تخصصیتری هستند.
نوآوری در جداسازی: درام سپراتور دائم با گوس متغیر
یکی از چالشهای بزرگ در صنایع معدنی، نوسان در عیار و نوع مواد معدنی استخراجشده است. تجهیزاتی که تنها با یک شدت میدان ثابت کار میکنند، ممکن است در مواجهه با کانیهایی با پذیرفتاری مغناطیسی متفاوت، راندمان بهینهای نداشته باشند.
برای پاسخ به این نیاز صنعتی، امکان طراحی و تولید درام سپراتور دائم بهصورت گوس (Gauss) متغیر وجود دارد. این دستگاهها بهگونهای مهندسی شدهاند که با وجود استفاده از مگنتهای دائم، کاربر قادر است شدت میدان مغناطیسی و عمق نفوذ آن را تا حدودی تنظیم کند. این قابلیت در صنایعی که نیازمند شدت میدانهای مغناطیسی متفاوت در فازهای مختلف فرآوری هستند، یا زمانی که ماده معدنی تغذیهشونده دچار تغییر در عیار میشود، کاربرد حیاتی دارد و به اپراتور اجازه میدهد تا دستگاه را برای رسیدن به بالاترین عیار ممکن کالیبره کند.
مشخصات فنی و مزایای کلیدی درام سپراتورهای پیشرفته
برای آنکه یک درام سپراتور بتواند در محیطهای خشن صنعتی و معادن بهطور مستمر کار کند، باید دارای طراحی استاندارد و متریال درجهیک باشد. تجهیزات پیشرفته جداسازی مغناطیسی دارای مشخصات فنی زیر هستند:
جدول ۱: مشخصات فنی و قابلیتهای مهندسی درام سپراتور خشک
| مشخصه فنی / ویژگی | توضیحات کاربردی | مزیت صنعتی |
| طراحی سیستم مغناطیسی | تعیین زاویه و قطببندی توسط نرمافزارهای پیشرفته تحلیل مغناطیسی (FEM) | ایجاد بیشترین قطببندی مغناطیسی ممکن و حذف نقاط کور. |
| شدت میدان (گوس) | طراحی و ساخت در شدت میدانهای مختلف (از حدود ۱۰۰۰ تا شدتهای بالا) | انطباق با کانیهای فرومغناطیس (مگنتیت) و پارامغناطیس. |
| پوسته استوانهای (Shell) | استفاده از استنلس استیل ضد سایش (Wear-resistant) | افزایش مقاومت در برابر سایش ناشی از عبور صدها تن سنگ و خاک. |
| هوزینگ (Housing) | محفظه کاملاً بسته از جنس فولاد ضد زنگ | جلوگیری از انتشار گرد و غبار، محافظت از پرسنل و افزایش ایمنی. |
| عمق نفوذ میدان | نفوذ بالای خطوط مغناطیسی در لایههای بار عبوری | جذب مؤثر قطعات آهنی یا ذرات مغناطیسی که در زیر بار مدفون شدهاند. |
| ظرفیت و ابعاد | طراحی و ساخت در ظرفیتهای مختلف (قطر و طول درام متغیر) | هماهنگی کامل با تناژ فیدر و سرعت نوار نقاله خط تولید. |
کاربردهای گسترده درام سپراتور خشک در صنایع مختلف
گستردگی کاربرد درام سپراتور مغناطیسی به حدی است که تقریباً هیچ صنعت فرآوری جامداتی بدون آن کامل نیست. اهداف استفاده از این دستگاه عمدتاً در سه دسته کلی طبقهبندی میشود: پرعیارسازی مواد معدنی، افزایش کیفیت محصول نهایی و جداسازی اتوماتیک قطعات آهنی برای محافظت از تجهیزات.
۱. پرعیارسازی سنگ آهن و صنایع معدنی
درام سپراتور خشک نقش قلب تپنده را در معادن فلزی ایفا میکند.
- سنگ آهن: برای پرعیارسازی معادن مگنتیت و همچنین کانیهای ضعیفتر مانند هماتیت کاربرد وسیعی دارد.
- بازیابی باطلهها: استحصال مجدد ذرات ارزشمند از دپوی باطله معادن مس، کروم، منگنز، سرب و روی.
۲. محافظت از تجهیزات و خالصسازی در سایر صنایع
حضور یک پیچ یا مهره آهنی در خط تولید میتواند تیغههای آسیاب را خرد کرده و خط تولید را برای روزها متوقف کند.
- فولاد و ریختهگری / بازیافت: جداسازی قطعات آهنی از میان ضایعات غیرآهنی، بازیافت سربارهها و کمپوست.
- کاشی، سرامیک و خاکهای صنعتی: حذف ذرات میکروسکوپی آهن که باعث ایجاد لکههای سیاه در پخت کاشی و لعاب میشوند.
- صنایع چوب (نئوپان و کاغذ): جلوگیری از ورود میخ و قطعات آهنی به دستگاههای چیپر (خردکن چوب).
- مواد غذایی: تضمین سلامت محصول نهایی با خروج برادههای احتمالی آهن از مسیر غلات، آرد و دانههای روغنی.
- شن، ماسه، گچ، آهک و صنایع نسوز: پاکسازی مواد خام جهت ارتقای کیفیت مصالح نهایی.
راهنمای انتخاب و خرید درام سپراتور مغناطیسی خشک
خرید مگنت صنعتی و بهویژه درام سپراتور، یک سرمایهگذاری مهندسی است و نباید صرفاً بر اساس قیمت اولیه انجام شود. برای انتخاب دستگاه مناسب، بررسی فاکتورهای زیر الزامی است:
۱. نوع ماده ورودی (Feed): آیا قصد شما جذب سنگ مگنتیت است یا خروج یک قطعه آهنی مزاحم از میان خاک اره؟ تفاوت این دو، تعیینکننده قدرت مگنت و آرایش قطبهاست.
۲. دانهبندی (Particle Size) و رطوبت: درامهای خشک برای موادی با رطوبت سطحی پایین طراحی شدهاند. همچنین اندازه ذرات، فاصله بهینه پوسته تا فیدر و سرعت چرخش را تعیین میکند.
۳. ظرفیت خط تولید (Ton/h): ابعاد فیزیکی دستگاه (قطر استوانه و طول آن) باید بهگونهای محاسبه شود که لایه مواد روی درام بیش از حد ضخیم نشود؛ زیرا ضخامت زیاد باعث فرار ذرات مغناطیسی از میدان میشود.
۴. انتظار از عیار نهایی: قابلیت سفارشیسازی جهت رسیدن به بهترین عیار مورد نظر باید توسط سازنده تضمین شود.
تأمین تجهیزات جداسازی مغناطیسی با شایان مغناطیس
تأمین تجهیزات جداسازی تخصصی نیازمند درک عمیق از خواص مواد و مهندسی مغناطیس است. مجموعه تخصصی شایان مغناطیس، با سالها تجربه در زمینه ارائه راهکارهای مغناطیسی برای صنایع، آماده تأمین و مشاوره در خصوص انواع مگنتهای صنعتی است.
هنگامی که قصد خرید درام سپراتور مغناطیسی خشک را دارید، کارشناسان شایان مغناطیس با بررسی دقیق نیاز خط تولید شما (ظرفیت، نوع کانی، دانهبندی و هدف نهایی)، دستگاهی با ساختار استاندارد، استفاده از قویترین و پایدارترین مگنتها و طراحی قطببندی با نرمافزارهای پیشرفته را به شما پیشنهاد میدهند. توانمندی در تأمین درام سپراتورهایی با گوس متغیر و ابعاد سفارشی، از جمله مزیتهای فنی این مجموعه محسوب میشود.
سؤالات متداول (FAQ)
۱. درام سپراتور خشک چه تفاوتی با درام سپراتور مرطوب دارد؟
درام خشک برای موادی استفاده میشود که بهصورت پودر یا کلوخه با رطوبت پایین (معمولاً زیر ۵ درصد) جریان دارند. اما درام مرطوب (LIMS/WHIMS) برای پالپهایی استفاده میشود که ماده معدنی در آب غوطهور است و نیازمند هوزینگهای ضدآب و مخازن خاص است.
۲. منظور از درام سپراتور دائم با گوس متغیر چیست؟
این یک طراحی پیشرفته است که به کاربر اجازه میدهد با تنظیمات مکانیکی و فاصله سیستم مغناطیسی، شدت میدان اعمالشده بر روی مواد را تغییر دهد. این ویژگی برای کارخانجاتی که مواد معدنی با عیارهای مختلف را فرآوری میکنند بسیار ایدهآل است.
۳. پوسته درام در برابر سایش سنگها چقدر مقاومت دارد؟
پوسته استوانهای درامها از متریال استنلس استیل (فولاد زنگنزن غیرمغناطیسی) مقاوم در برابر سایش ساخته میشود. در صنایع بسیار ساینده میتوان از روکشهای لاستیکی یا سرامیکی ضد سایش نیز روی پوسته استفاده کرد.
۴. آیا درام سپراتور دائم به مرور زمان قدرت مغناطیسی خود را از دست میدهد؟
خیر، مگنتهای دائم استاندارد (مانند نئودیمیوم و فریت) دارای افت مغناطیسی بسیار ناچیزی (کمتر از ۱ درصد در هر ۱۰ سال) هستند و در صورت عدم قرارگیری در معرض دماهای بسیار بالا یا ضربات شدید ساختاری، طول عمری دائمی دارند.
۵. برای استعلام قیمت درام سپراتور خشک چه اطلاعاتی باید ارائه دهیم؟
برای دریافت قیمت دقیق، باید اطلاعاتی نظیر نوع ماده عبوری، هدف از نصب (آهنگیری یا پرعیارسازی)، ظرفیت بار عبوری (تن در ساعت)، دانهبندی مواد و حداکثر ابعاد قطعات آهنی احتمالی را در اختیار کارشناسان قرار دهید.
تصمیمگیری هوشمندانه برای خط تولید
استفاده از درام سپراتور مغناطیسی خشک، یک گام استراتژیک برای ارتقای راندمان، محافظت از سرمایههای خط تولید و افزایش خلوص محصول نهایی است. از پرعیارسازی کانیهای باارزش در معادن گرفته تا خالصسازی در صنایع غذایی و بازیافت، این تجهیزات نقش تفکیککنندهای ایفا میکنند. با انتخاب یک دستگاه استاندارد، با شدت میدان ثابت و عمق نفوذ بالا، میتوانید از جداسازی اتوماتیک و بدون وقفه اطمینان حاصل کنید.
برای استعلام قیمت، بررسی مشخصات فنی یا انتخاب درام سپراتور مغناطیسی خشک متناسب با ظرفیت خط تولید، با کارشناسان فنی شایان مغناطیس در ارتباط باشید. ما مشخصات کاربرد و نیاز شما را بررسی کرده و بهترین راهکار مغناطیسی را به شما پیشنهاد خواهیم داد.
