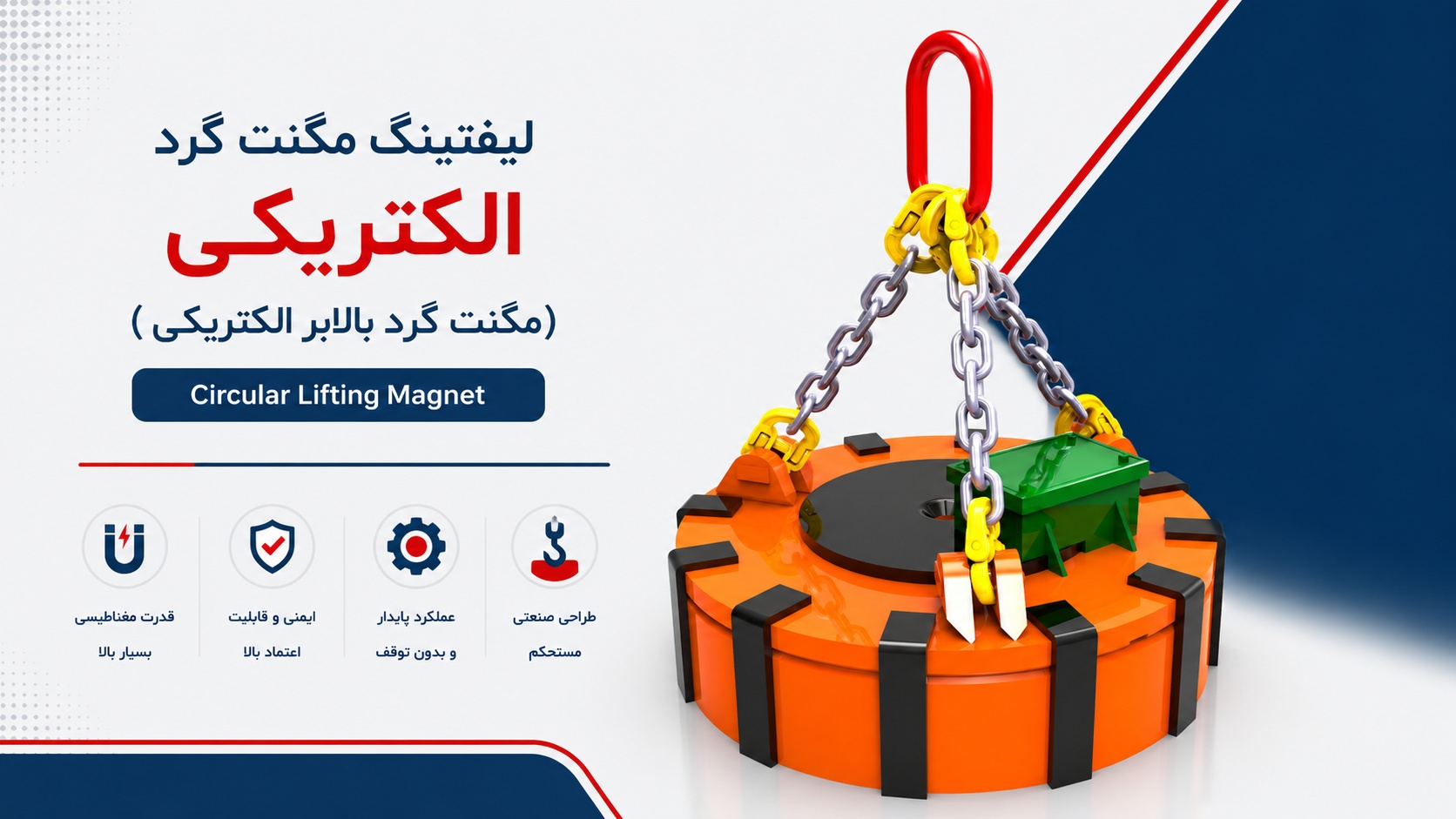

لیفتینگ مگنت گرد الکتریکی (Circular Lifting Magnet)؛ مشخصات فنی، کاربردها و راهنمای خرید
در صنایع فلزی مدرن، ریختهگریها و محوطههای بازیافت ضایعات، سرعت و ایمنی در جابجایی مواد سنگین حرف اول را میزند. جابجایی حجم عظیمی از قراضههای فله، قطعات فولادی نامنظم و شارژ کورهها با روشهای سنتی (استفاده از تسمه، زنجیر و قلاب) نه تنها زمانبر است، بلکه خطرات جانی جبرانناپذیری برای پرسنل به همراه دارد. راهکار قطعی و استاندارد برای این چالش صنعتی، استفاده از لیفتینگ مگنت گرد الکتریکی (Circular Lifting Magnet) است.
این تجهیزات به عنوان یکی از پرکاربردترین جابجاکنندههای مغناطیسی در سراسر جهان شناخته میشوند. مجموعه تخصصی شایان مغناطیس، با اتکا به دانش مهندسی روز و نرمافزارهای پیشرفته محاسباتی، انواع لیفتینگ مگنتهای الکتریکی را برای پاسخگویی به سختترین شرایط کاری صنایع فولاد و ریختهگری طراحی و تولید میکند. در این راهنمای جامع، به بررسی مکانیزم عملکرد، مشخصات فنی و نکات کلیدی در انتخاب و خرید این تجهیز استراتژیک میپردازیم.
نکات کلیدی در یک نگاه
- ظرفیت باربرداری گسترده: قابلیت طراحی و ساخت از ۵۰ کیلوگرم تا ۱۵,۰۰۰ کیلوگرم متناسب با نیاز خط تولید.
- تنوع در متریال ساخت: استفاده از سیمپیچهای آلومینیومی و مسی با استانداردهای عایقبندی روز دنیا.
- تیپهای کاری متنوع: طراحی در دو نوع سردبردار (برای قطعات در دمای محیط) و گرمبردار (برای قطعات داغ ریختهگری).
- راندمان انرژی بالا: ایجاد بیشترین شدت میدان مغناطیسی ممکن با کمترین توان (جریان) مصرفی.
- تجهیزات جانبی: دارای تابلو کنترل تخصصی با ویژگیهای حفاظتی پیشرفته و قابلیت نصب روی انواع جرثقیل.
لیفتینگ مگنت گرد الکتریکی چیست و چگونه عمل میکند؟
لیفتینگ مگنت الکتریکی، تجهیز قدرتمندی است که با استفاده از جریان برق، یک میدان مغناطیسی بسیار قوی برای جذب و بلند کردن قطعات فرومغناطیسی (آهنی و فولادی) ایجاد میکند. شکل دایرهای (گرد) این مگنتها به طور خاص برای نفوذ عمیق میدان مغناطیسی در تودههای نامنظم مانند قراضه طراحی شده است.
مکانیزم عملکرد الکترومغناطیس در مگنتهای گرد
برخلاف آهنرباهای دائم که میدان مغناطیسی ثابتی دارند، در لیفتینگ مگنتهای الکتریکی، هسته آهنی توسط یک سیمپیچ (Coil) احاطه شده است. با اتصال جریان مستقیم (DC) به این سیمپیچ از طریق تابلو کنترل، دستگاه به یک آهنربای فوقالعاده قدرتمند تبدیل میشود. پس از انتقال بار به نقطه مورد نظر، با قطع جریان برق، میدان مغناطیسی از بین رفته و بار رها میشود.
آنچه تجهیزات مدرن را متمایز میکند، بهینهسازی این فرآیند است. تیم مهندسی در شایان مغناطیس، با استفاده از نرمافزارهای محاسباتی روز دنیا، مدار مغناطیسی دستگاه را به گونهای طراحی میکنند که توزیع خطوط میدان بهینهسازی شود. نتیجه این طراحی، دستیابی به بیشترین شدت میدان مغناطیسی با کمترین توان مصرفی مگنت است که مستقیماً به کاهش استهلاک و افزایش طول عمر دستگاه منجر میشود.
کاربردهای لیفتینگ مگنت گرد در صنایع فلزی
مگنتهای گرد به دلیل شکل هندسی و عمق نفوذ بالای میدان مغناطیسی، برای بارهایی که سطح مقطع مشخصی ندارند، ایدهآل هستند. عمدهترین کاربردهای این تجهیزات عبارتند از:
۱. شارژ انواع کوره در صنایع ریختهگری
یکی از گلوگاههای اصلی در کارخانجات ریختهگری، سرعت شارژ کوره ذوب است. لیفتینگ مگنت گرد میتواند حجم زیادی از قراضهها را در سریعترین زمان ممکن از دپو برداشته و مستقیماً به داخل کوره هدایت کند. این کار علاوه بر افزایش چشمگیر سرعت تولید، اپراتور را از محیط خطرناک و حرارت بالای کوره دور نگه میدارد.
۲. جابجایی انواع قراضه معمولی و پرسی
قراضههای فلهای (Scrap) و قراضههای پرسی شکل هندسی منظمی ندارند و بستن آنها با تسمه و زنجیر عملاً غیرممکن یا بسیار کند است. لیفتینگ مگنت گرد به راحتی روی توده قراضه قرار گرفته و با فعال شدن میدان مغناطیسی، قطعات را به صورت یکپارچه جذب میکند.
۳. جابجایی انواع ورق، ضایعات و قالبها
علاوه بر قراضه، از این مگنتها برای جابجایی ایمن شمشها، قطعات سنگین ریختهگری، ضایعات خطوط برش و جابجایی قالبهای ریختهگری نیز استفاده میشود.
مشخصات فنی و مهندسی مگنت گرد جرثقیل
برای اینکه یک لیفتینگ مگنت در شیفتهای کاری طولانی مدت دوام بیاورد، باید از نظر فنی با دقت بالایی طراحی شود. محصولات شایان مغناطیس بر اساس پارامترهای مهندسی زیر سفارشیسازی میشوند:
ظرفیت و تنوع در ابعاد
نیاز صنایع با یکدیگر متفاوت است. یک کارگاه کوچک ریختهگری ممکن است به یک مگنت با ظرفیت پایین نیاز داشته باشد، در حالی که یک مجتمع فولادسازی به تجهیزات غولپیکر نیازمند است. شایان مغناطیس قابلیت طراحی و ساخت این مگنتها را در قطرهای مختلف و با ظرفیتهای ۵۰ کیلوگرم تا ۱۵,۰۰۰ کیلوگرم (۱۵ تن) دارا میباشد.
سیمپیچ مسی در برابر آلومینیومی
قلب تپنده یک مگنت الکتریکی، سیمپیچ آن است. بسته به ظرفیت، چرخه کاری (Duty Cycle) و بودجه پروژه، طراحی و ساخت مگنتها با سیم آلومینیومی و مسی صورت میپذیرد. هر دو متریال با رعایت دقیقترین استانداردهای عایقبندی کلاس H (مقاوم در برابر حرارت بالا) پیچیده میشوند. مس هدایت الکتریکی بهتری دارد و در حجم کمتر میدان قویتری تولید میکند، در حالی که آلومینیوم وزن نهایی دستگاه و هزینههای ساخت را کاهش میدهد. انتخاب بین این دو کاملاً مهندسیشده و متناسب با نیاز کاربر انجام میشود.
تفاوت مگنتهای تیپ سردبردار و گرمبردار
جابجایی قطعات فلزی داغ چالشی بزرگ در الکترومغناطیس است؛ زیرا حرارت بالا میتواند به عایقهای سیمپیچ آسیب رسانده و خاصیت مغناطیسی را کاهش دهد. به همین دلیل مگنتها در دو تیپ تولید میشوند:
- تیپ سردبردار (Cold Lifting): برای جابجایی قطعات و قراضههایی که در دمای محیط قرار دارند.
- تیپ گرمبردار (Hot Lifting): این تیپ به طور ویژه برای صنایع فولاد و ریختهگری طراحی شده است تا بتواند قطعات داغ (مانند بیلتها یا شمشهای تازه تولید شده) را بدون آسیب دیدن سیمپیچ داخلی جابجا کند. در این تیپ از عایقهای حرارتی مضاعف و طراحی خاص برای دفع حرارت استفاده میشود.
| ویژگی / پارامتر فنی | توضیحات و دامنه عملکرد در شایان مغناطیس |
| ظرفیت باربرداری | ۵۰ کیلوگرم الی ۱۵,۰۰۰ کیلوگرم |
| جنس سیمپیچ | آلومینیوم / مس (بر اساس محاسبات و سفارش مشتری) |
| تیپهای دمایی | سردبردار (Cold Lifting) / گرمبردار (Hot Lifting) |
| طراحی هسته و بدنه | فولاد با قابلیت نفوذپذیری مغناطیسی بالا و مقاوم در برابر ضربه |
| قابلیت نصب | قابلیت نصب بر روی انواع جرثقیلهای سقفی، دروازهای و موبایل |
| بهینهسازی انرژی | بیشترین شدت میدان مغناطیسی با کمترین توان (جریان) مگنت |
تجهیزات جانبی: نقش حیاتی تابلو کنترل
لیفتینگ مگنت الکتریکی به تنهایی کار نمیکند و نیازمند یک مغز متفکر برای تأمین و مدیریت جریان برق است. طراحی تابلو دستگاه با ویژگیهای مختلف یکی از تخصصهای ویژه شایان مغناطیس است. این تابلوها وظیفه تبدیل جریان متناوب (AC) شبکه به جریان مستقیم (DC) مورد نیاز مگنت را بر عهده دارند. همچنین، یک تابلو کنترل استاندارد شامل سیستمهای تخلیه سریع (Drop) برای رهاسازی فوری بار و سیستمهای حفاظتی در برابر نوسانات ولتاژ و حرارت است تا از سوختن سیمپیچ مگنت جلوگیری کند.
راهنمای خرید مگنت قراضهگیر؛ چه عواملی را در نظر بگیریم؟
خرید لیفتینگ مگنت یک سرمایهگذاری صنعتی است. برای انتخاب درست، مدیران خرید و مسئولان فنی باید موارد زیر را در نظر بگیرند:
- تناژ و ظرفیت جرثقیل (SWL): مجموع وزن مگنت (Dead weight) و حداکثر باری که بلند میکند، نباید از ظرفیت مجاز جرثقیل شما فراتر رود.
- نوع و شکل بار: آیا قصد جابجایی قراضه پرسی را دارید یا قراضه فله (سبک بار)؟ مگنتها رفتار متفاوتی در برابر چگالیهای مختلف بار از خود نشان میدهند.
- دمای کاری: اگر قطعات شما پس از خروج از کوره جابجا میشوند، حتماً باید تیپ گرمبردار را سفارش دهید.
- زمان کارکرد (Duty Cycle): اگر مگنت قرار است در سه شیفت کاری و به صورت پیوسته کار کند، باید به گونهای طراحی شود که فرصت خنک شدن داشته باشد یا از سیستمهای دفع حرارت بالاتری برخوردار باشد.
| نوع بار مورد جابجایی | چالش صنعتی در جابجایی | راهکار / عملکرد مگنت گرد شایان مغناطیس |
| قراضه فله و پرسی | حجم نامنظم، خطر آسیب فیزیکی به پرسنل، کندی کار | ایجاد میدان مغناطیسی عمیق، درگیری وسیع و جابجایی یکپارچه |
| شارژ کوره ریختهگری | حرارت بسیار بالا، زمانبر بودن شارژ دستی | استفاده از تیپ گرمبردار، سرعت شارژ بالا و کنترل ایمن از راه دور |
| ورقها و قطعات ضایعاتی | لبههای تیز، خطر بریدگی تسمهها | جذب سریع الکترومغناطیسی و تخلیه آنی توسط تابلو کنترل |
عوامل مؤثر بر قیمت لیفتینگ مگنت گرد الکتریکی
قیمت مگنت گرد به دلیل ماهیت سفارشیسازی تجهیزات صنعتی، یک عدد ثابت نیست. عواملی که مستقیماً بر قیمت تمامشده تأثیر میگذارند عبارتند از:
- قطر و ظرفیت باربرداری: مگنتهای بزرگتر با ظرفیت ۱۵ تنی نیازمند متریال فولادی و سیمپیچ بسیار بیشتری هستند.
- جنس سیمپیچ: انتخاب مس به جای آلومینیوم قیمت نهایی دستگاه را افزایش میدهد، هرچند مزایای فنی خاص خود را دارد.
- تیپ دمایی: مگنتهای گرمبردار به دلیل استفاده از عایقهای حرارتی نسوز و تکنولوژی ساخت پیچیدهتر، قیمت بالاتری نسبت به مدلهای سردبردار دارند.
- آپشنهای تابلو برق: نوع قطعات مصرفی در تابلو کنترل و افزودن سیستمهای بکآپ (باتری پشتیبان در زمان قطع برق).
طراحی و ساخت تخصصی در شایان مغناطیس
تأمین تجهیزات حیاتی جابجایی نیازمند اطمینان به سازندهای متخصص است. تیم مهندسی شایان مغناطیس با درک عمیق از رفتار مغناطیسی مواد و نیازهای خطوط تولید در ایران، مراحل طراحی را با استفاده از نرمافزارهای شبیهسازی مغناطیسی روز دنیا پیش میبرد.
ما توانایی طراحی و ساخت مگنتها در قطرهای مختلف و ارائه راهکارهای جامع (شامل مگنت، کابلجمعکن و تابلو کنترل) با استانداردهای متناسب را داریم تا خط تولید شما با بالاترین ضریب ایمنی و راندمان به فعالیت خود ادامه دهد.
سوالات متداول (FAQ)
۱. تفاوت لیفتینگ مگنت گرمبردار و سردبردار دقیقاً در چیست؟ مگنتهای سردبردار برای جابجایی بارهایی در دمای محیط طراحی شدهاند. اما مدلهای گرمبردار به عایقهای حرارتی ویژه و ساختار مکانیکی خاصی مجهز هستند که مانع از انتقال حرارت قطعات داغ ریختهگری به سیمپیچ داخلی و افت قدرت مگنت میشوند.
۲. آیا لیفتینگ مگنت گرد بر روی همه انواع جرثقیل قابل نصب است؟ بله، این مگنتها به گونهای طراحی میشوند که با استفاده از قلاب و زنجیرهای استاندارد قابلیت نصب بر روی انواع جرثقیل سقفی، دروازهای، بازویی و حتی جرثقیلهای موبایل (ماشینی) را دارند، به شرط آنکه ظرفیت باربرداری جرثقیل رعایت شود.
۳. برای جابجایی قراضههای پرسی چه ظرفیتی از مگنت مناسب است؟ انتخاب ظرفیت کاملاً به وزن بستههای پرس شده و ظرفیت جرثقیل شما بستگی دارد. شایان مغناطیس مگنتهایی از ۵۰ کیلوگرم تا ۱۵ تن را تولید میکند. مهندسان ما با بررسی ابعاد و وزن بستههای قراضه، قطر و ظرفیت مناسب را به شما پیشنهاد میدهند.
۴. در مگنتهای الکتریکی سیمپیچ مسی بهتر است یا آلومینیومی؟ هیچکدام مطلقاً برتری ندارند و بستگی به نوع کاربرد دارد. مس به دلیل رسانایی بهتر، در ابعاد کوچکتر میدان قویتری تولید میکند و دفع حرارت بهتری دارد. آلومینیوم وزن دستگاه را کاهش داده و اقتصادیتر است. ما در شایان مغناطیس با توجه به بودجه و نیاز فنی شما، بهترین گزینه را با رعایت استانداردها طراحی میکنیم.
۵. برای استعلام قیمت مگنت از شایان مغناطیس چه اطلاعاتی باید ارائه دهیم؟ برای ارائه پیشفاکتور دقیق، لطفاً اطلاعاتی نظیر: تناژ و نوع جرثقیل، نوع باری که قصد جابجایی آن را دارید (قراضه پرسی، فله، شمش و…)، دمای تقریبی بار و ساعات کاری در روز را به کارشناسان ما اعلام نمایید.
نتیجهگیری؛ سرمایهگذاری برای ایمنی و سرعت
استفاده از تجهیزات مدرن جابجایی، دیگر یک انتخاب لوکس نیست، بلکه یک ضرورت برای بقا در بازار رقابتی صنایع فلزی است. لیفتینگ مگنت گرد الکتریکی با حذف روشهای خطرناک دستی، سرعت شارژ کورهها و جابجایی قراضهها را چند برابر میکند. انتخاب یک دستگاه مهندسیساز که بیشترین میدان مغناطیسی را با کمترین توان مصرفی تولید کند، تضمینکننده کاهش هزینههای استهلاک و توقف خط تولید شماست.
برای بررسی فنی خط تولید، انتخاب ظرفیت مناسب و استعلام قیمت لیفتینگ مگنت گرد الکتریکی متناسب با جرثقیل و نوع بار مجموعه خود، هماکنون با دپارتمان مهندسی شایان مغناطیس تماس بگیرید تا مشاوره تخصصی دریافت کنید.
