فیدر ویبره موتوری (Motor Vibrator Feeder) چیست؟ راهنمای جامع طراحی، انتخاب و خرید
در صنایع پردازش مواد، معدن، فولاد و سیمان، انتقال پیوسته و کنترلشده مواد فلهای از داخل سیلوها و هاپرها به سمت ماشینآلات فرآوری (مانند سنگشکنها، آسیابها و نوار نقالهها) یکی از چالشبرانگیزترین بخشهای خط تولید است. تخلیه نامنظم مواد یا مسدود شدن دهانه سیلو میتواند منجر به توقف خط تولید، کاهش راندمان و آسیب به تجهیزات پاییندست شود. برای حل این مشکل مهندسی، از تجهیزات صنعتی قدرتمندی به نام فیدر ویبره موتوری (Motor Vibrator Feeder) یا تغذیهکننده ارتعاشی استفاده میشود.
فیدر ویبره موتوری یکی از متداولترین و کارآمدترین انواع فیدرهای ارتعاشی در صنایع است که با استفاده از مکانیزم ارتعاش مکانیکی، مواد را به صورت روان و یکنواخت به جریان میاندازد. طراحی مستحکم، قابلیت کار در شرایط سخت صنعتی و تطبیقپذیری بالا با انواع دانه بندی مواد، این تجهیز را به انتخابی بیبدیل برای مدیران تولید و مهندسان خطوط فرآوری تبدیل کرده است.
در این مقاله جامع، به بررسی دقیق نحوه عملکرد، اجزای سازنده، پارامترهای مهم در طراحی و نکات کلیدی برای خرید و استعلام قیمت فیدر ویبره موتوری میپردازیم.
نکات کلیدی در یک نگاه:
- مکانیزم ارتعاش خطی: ایجاد حرکت یکنواخت مواد به کمک دو دستگاه موتور ویبره (Unbalance Motor).
- کاربرد اصلی: تغذیه پیوسته تجهیزات و تخلیه روان سیلوها و هاپرها بدون خطر پل بستن مواد.
- انعطاف در نصب: قابلیت نصب و راهاندازی به دو صورت آویزان (Suspended) و قرارگیری روی استراکچر (Base mounted).
- مقاومت در برابر سایش: مجهز به سینی با پوشش لاینر ضد سایش جهت انتقال مواد خشن و ساینده معدنی.
- قابلیت سفارشیسازی: طراحی ابعاد و ظرفیت دقیقاً متناسب با دانسیته، رطوبت و نوع دانه بندی مواد خط تولید.
فیدر ویبره موتوری چیست و چگونه کار میکند؟
فیدر ارتعاشی موتوری تجهیزی است که انرژی الکتریکی را به حرکت مکانیکی نوسانی (ارتعاش) تبدیل کرده و از این طریق، مواد فلهای را در یک مسیر مشخص به حرکت درمیآورد. بر خلاف فیدرهای مگنتی که از نیروی الکترومغناطیس استفاده میکنند، نیروی محرکه در این دستگاه توسط موتورهای ویبره (Vibratory Motors) تأمین میشود.
نحوه عملکرد دستگاه:
بر روی استراکچر فیدر، معمولاً دو دستگاه موتور ویبره به صورت موازی و در جهت مخالف یکدیگر نصب میشوند. این موتورها دارای وزنههای نامتقارن یا خارج از مرکز (Unbalance weights) در دو سر شفت خود هستند. با روشن شدن الکتروموتورها و چرخش وزنهها، نیروی گریز از مرکز قدرتمندی ایجاد میشود.
از آنجا که این دو موتور در جهت مخالف هم میچرخند (یکی ساعتگرد و دیگری پادصاعتگرد)، نیروهای جانبی ایجاد شده توسط آنها یکدیگر را خنثی میکنند (Synchronization). در نتیجه، تنها یک نیروی ارتعاشی خطی و رفتوبرگشتی باقی میماند. این ارتعاش خطی با زاویهای مشخص به سینی فیدر منتقل شده و باعث میشود ذرات مواد با پرشهای بسیار ریز و متوالی (Micro-throws) به سمت جلو حرکت کنند. این مکانیزم باعث جریان یافتن روان، یکنواخت و بدون گرفتگی مواد میشود.
اجزای اصلی سازنده فیدر ارتعاشی موتوری
با توجه به اینکه فیدرهای ارتعاشی دائماً تحت تنشهای دینامیکی و بارگذاریهای سنگین قرار دارند، ساختار مهندسی شده و استفاده از متریال مرغوب در آنها حیاتی است. اجزای اصلی این دستگاه عبارتند از:
- سینی انتقال (Feeder Pan / Tray): بدنه اصلی که مواد روی آن قرار میگیرد. شکل سینی بسته به کاربرد میتواند تخت، ناودانی (U-shape) یا لولهای (بسته) باشد تا از ریزش مواد یا انتشار گرد و غبار جلوگیری کند.
- الکتروموتورهای ویبره (Vibrator Motors): قلب تپنده دستگاه که وظیفه تولید ارتعاش را بر عهده دارد. استفاده از موتورهای برقی استاندارد و ترجیحاً برندهای معتبر اروپایی، تضمینکننده عملکرد بدون وقفه و طول عمر بالای فیدر است.
- پوشش لاینر ضد سایش (Wear Liner): از آنجایی که برخورد مداوم مواد سخت (مانند سنگ آهن یا کلینکر سیمان) با سینی باعث خوردگی میشود، کف سینی با ورقهای لاینر پوشانده میشود. این لاینرها معمولاً از جنس فولادهای آلیاژی مقاوم به سایش (مانند Hardox) یا پلیمرهای صنعتی هستند و پس از فرسایش به راحتی تعویض میشوند.
- سیستم ایزولاسیون و فنربندی (Isolation Springs): مجموعهای از فنرهای فشاری فولادی که بین بدنه فیدر و تکیهگاه قرار میگیرند. وظیفه این فنرها جلوگیری از انتقال ارتعاشات مخرب دستگاه به سازه و ساختمان کارخانه است.
- شاسی و استراکچر تقویتی: تیرآهنها و پروفیلهای مهندسیشدهای که استحکام سینی را در برابر نیروهای نوسانی موتورها حفظ میکنند.
انواع روشهای نصب فیدر ویبره موتوری در خطوط تولید
یکی از مزایای مهم فیدرهای موتوری، انعطافپذیری بالا در نحوه قرارگیری آنها در خطوط تولید است. بسته به محدودیتهای ارتفاع، موقعیت سیلو و فضای موجود در سایت، این تجهیزات به دو روش استاندارد نصب میشوند:
| روش نصب | توضیحات فنی | مزایا و کاربردها | محدودیتها |
| نصب آویزان (Suspended) | فیدر توسط کابلهای فولادی یا میلههای کششی که به فنر مجهز هستند، از سازه بالایی (مانند زیر دهانه سیلو) آویزان میشود. | اشغال فضای کمتر در سطح زمین، مناسب برای مکانهایی که امکان ساخت فونداسیون در زیر فیدر وجود ندارد، دسترسی آسان به فضای زیر دستگاه برای نظافت. | نیازمند سازه سقفی بسیار مستحکم برای تحمل وزن دینامیکی دستگاه و مواد. |
| نصب روی پایه / استراکچر (Base mounted) | فیدر بر روی شاسیهای فولادی و پایههایی که مجهز به فنرهای فشاری هستند، روی زمین یا سازه زیرین مستقر میشود. | پایداری بسیار بالا، نصب سریعتر، توزیع بهتر بارهای دینامیکی به فونداسیون، ایدهآل برای فیدرهای سنگین با ظرفیت بالا. | نیازمند فضای کافی در زیر دهانه خروجی و ساخت شاسی و فونداسیون اختصاصی. |
مهمترین کاربردهای فیدر ویبره موتوری در صنایع
فیدرهای ارتعاشی موتوری به دلیل استحکام بالا و قابلیت انتقال تناژهای سنگین، در طیف وسیعی از صنایع سنگین و سبک کاربرد دارند:
- صنایع معدنی و فرآوری سنگ: قرارگیری در زیر هاپرهای دریافت بار اولیه برای تغذیه پیوسته و کنترلشده سنگشکنهای فکی، سرندها و نوار نقالهها.
- صنایع فولاد و ریختهگری: انتقال مواد اولیه، قراضهها، گندله، آهن اسفنجی و افزودنیها به کورهها و سیستمهای انتقال.
- صنایع سیمان: تخلیه سیلوهای کلینکر، سنگ آهک، گچ و تغذیه آسیابهای مواد با نرخ جریانی ثابت.
- صنایع شیمیایی و بازیافت: انتقال مواد فلهای پودری، گرانولی و قطعات خرد شده پلاستیک یا شیشه بدون ایجاد گرفتگی در مسیر.
- صنایع غذایی و دارویی: با استفاده از سینیهای استیل ضد زنگ (Stainless Steel) برای انتقال کاملاً بهداشتی غلات، شکر، آرد و پودرهای دارویی.
پارامترهای کلیدی در انتخاب و طراحی فیدر ویبره موتوری
انتخاب مدل فیدر ویبره یک فرآیند تخصصی است و خرید یک دستگاه از پیشساخته بدون بررسی شرایط خط تولید میتواند به افت راندمان منجر شود. برای طراحی ساختار فیدر و تعیین توان موتورهای ویبره، پارامترهای فیزیکی مواد باید به دقت بررسی شوند:
| پارامتر کلیدی | تأثیر بر طراحی فیدر ویبره موتوری |
| دانسیته / چگالی مواد (Bulk Density) | وزن مخصوص مواد (کیلوگرم بر متر مکعب) مستقیماً روی وزن کل بار روی سینی تأثیر دارد و برای محاسبه قدرت و توان موتورهای ویبره و همچنین استحکام استراکچر ضروری است. |
| دانه بندی (Particle Size & Shape) | ابعاد بزرگترین کلوخهها، عرض و عمق سینی را تعیین میکند. عرض فیدر باید حداقل ۲.۵ الی ۳ برابر بزرگترین اندازه ذرات باشد تا از گیر کردن مواد جلوگیری شود. |
| میزان رطوبت (Moisture Content) | مواد با رطوبت بالا و چسبنده، انرژی ارتعاش را جذب کرده و سرعت انتقال را کاهش میدهند. برای این مواد از لاینرهای صیقلی پلیمری و شیب رو به پایین استفاده میشود. |
| ظرفیت انتقال (Capacity – t/h) | تناژ مورد نیاز در ساعت، ابعاد هندسی سینی (سطح مقطع جریان مواد) و سرعت حرکت خطی ذرات را مشخص میکند. |
| خاصیت سایندگی (Abrasiveness) | نوع مواد (مانند سیلیس یا سنگ آهن) جنس لاینر و ضخامت ورقهای فولادی سینی را تعیین میکند تا عمر دستگاه به حداکثر برسد. |

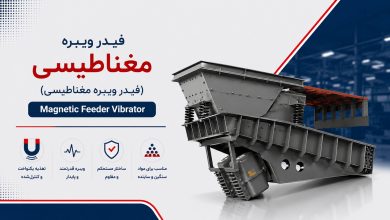

فیدر ویبره موتوری یا مگنتی؟ کدام را انتخاب کنیم؟
یکی از سوالات رایج مدیران تولید این است که برای خط فرآوری خود از فیدر موتوری استفاده کنند یا فیدر مغناطیسی (الکترومغناطیسی)؟ هر دو تجهیز برای انتقال ارتعاشی استفاده میشوند اما تفاوتهای ساختاری و عملکردی مهمی دارند.
| ویژگی | فیدر ویبره موتوری | فیدر ویبره مغناطیسی (مگنتی) |
| نیروی محرکه | الکتروموتورهای دوار با وزنههای نامتقارن | یونیت الکترومغناطیسی (سیمپیچ و هسته) |
| کنترل میزان باردهی | تنظیم نسبی با تغییر زاویه لنگ موتورها (در حالت خاموش) یا استفاده از اینورتر (محدود) | قابلیت تنظیم دقیق، آنی و پیوسته باردهی از ۰ تا ۱۰۰٪ در حین کار با تابلو فرمان |
| ظرفیت و شرایط کار | بسیار بالا، مناسب برای شرایط کاری خشن و کلوخههای سنگین | مناسب برای ظرفیتهای متوسط، دوزینگ دقیق و مواد با دانه بندی یکنواختتر |
| استهلاک قطعات محرک | دارای بلبرینگ و قطعات دوار مکانیکی (نیاز به روانکاری دورهای) | بدون قطعات مکانیکی سایشی در بخش محرک (استهلاک بسیار پایین) |
| کاربرد اصلی | تخلیه سیلوهای بزرگ، تغذیه سنگشکنهای اولیه معدنی | تغذیه دقیق آسیابها، سیستمهای توزین و بستهبندی، صنایع غذایی |
نتیجهگیری: اگر نیاز به انتقال حجم بسیار بالایی از مواد کلوخهای و خشن با یک نرخ نسبتاً ثابت دارید، فیدر موتوری انتخاب اقتصادی و قدرتمندتری است. اما اگر فرآیند شما نیازمند تنظیم مداوم، دقیق و لحظهای میزان باردهی (Dosing) است، فیدر مغناطیسی گزینه بهتری خواهد بود.
ویژگیهای برجسته فیدرهای تولیدی؛ چرا استانداردهای ساخت مهماند؟
تجهیزات ارتعاشی ذاتاً دستگاههایی هستند که به خودشان تنش وارد میکنند. اگر یک فیدر ویبره موتوری فاقد طراحی مهندسی باشد، در مدت زمان کوتاهی دچار ترکخوردگی در جوشها، شکستگی استراکچر و سوختن موتورها میشود. عوامل اصلی که یک فیدر باکیفیت را متمایز میکنند عبارتند از:
- طراحی استاندارد و مهندسیشده: انجام محاسبات دقیق آنالیز تنش و استفاده از روشهای جوشکاری استاندارد (با تستهای غیرمخرب) برای افزایش مقاومت سازه در برابر خستگی ناشی از ارتعاش مداوم.
- استفاده از ویبراتورهای اروپایی: موتورهای ویبره قلب دستگاه هستند. استفاده از برندهای معتبر اروپایی که دارای کلاس حفاظتی بالا (IP) و بلبرینگهای تقویتشده برای بارهای ارتعاشی هستند، طول عمر دستگاه را تضمین میکند.
- طراحی در ظرفیتهای مختلف: ساخت دستگاه بر اساس نیاز واقعی خط تولید، به جای ارائه یک محصول عمومی که ممکن است با دانسیته و دانه بندی مواد شما همخوانی نداشته باشد.
- توزیع یکنواخت تنش: طراحی محل نصب موتورها به گونهای که مرکز ثقل دستگاه و خطوط نیروی ارتعاشی کاملاً تراز باشند تا حرکت مواد یکدست بوده و به فنرها فشار مضاعف وارد نشود.
عوامل مؤثر بر قیمت فیدر ویبره موتوری
کارشناسان خرید و تأمین تجهیزات باید توجه داشته باشند که استعلام قیمت فیدر ارتعاشی موتوری نیازمند ارائه مشخصات دقیق است. قیمت نهایی این تجهیز تحت تأثیر پارامترهای زیر قرار دارد:
- ابعاد و ظرفیت دستگاه: طول، عرض و عمق سینی که متناسب با تناژ درخواستی محاسبه میشود و میزان فولاد مصرفی را تعیین میکند.
- برند و توان الکتروموتورهای ویبره: استفاده از ویبراتورهای اصلی و باکیفیت اروپایی نسبت به برندهای متفرقه تأثیر قابل توجهی در قیمت تمامشده و البته طول عمر دستگاه دارد.
- جنس سینی و نوع لاینر: سفارش سینی از جنس استیل ۳۰۴ یا ۳۱۶ (برای صنایع غذایی) یا استفاده از ورقهای ضد سایش وارداتی (مانند هاردوکس) برای صنایع معدنی، هزینه نهایی را تغییر میدهد.
- نوع شاسی و روش نصب: تجهیزات جانبی نصب مانند کابلهای فنردار ویژه برای نصب آویز یا شاسیهای دوبل فولادی برای نصب پایهدار.
طراحی، ساخت و تأمین فیدر ویبره موتوری در شایان مغناطیس
خرید فیدر ویبره صنعتی یک سرمایهگذاری برای جلوگیری از توقفهای پرهزینه در خط تولید است. مجموعه تخصصی شایان مغناطیس با شناخت دقیق از رفتار مواد فلهای در صنایع مختلف، آماده ارائه راهکارهای مهندسی در زمینه تجهیزات انتقال و جداسازی مغناطیسی است.
ما در شایان مغناطیس پیش از ارائه پیشنهاد مالی، اطلاعات دقیقی از نوع مواد، دانه بندی، دانسیته، رطوبت و محدودیتهای فضای نصب شما دریافت میکنیم. بر این اساس، طراحی فیدر به گونهای انجام میشود که ظرفیت انتقال مواد بهینهسازی شده و دستگاه به صورت پایهدار یا آویزان، منطبق بر موقعیت خط تولید شما راهاندازی گردد. استفاده از استراکچر مستحکم و امکان تأمین دستگاه با معتبرترین موتورهای ویبره اروپایی، تعهد ما برای پایداری خطوط تولید شماست.
سوالات متداول (FAQ)
۱. فیدر ویبره موتوری برای چه ظرفیتهایی مناسب است؟
این تجهیزات به دلیل قدرت بالای موتورهای آنبالانس، انعطاف بالایی دارند و از ظرفیتهای بسیار پایین (چند صد کیلوگرم در ساعت) تا تناژهای بسیار سنگین (بیش از هزار تن در ساعت) در صنایع معدنی قابل طراحی و ساخت هستند.
۲. آیا میتوان میزان باردهی (ظرفیت انتقال) را در فیدر موتوری تغییر داد؟
بله، اما نسبت به فیدرهای مگنتی محدودتر است. برای تغییر ظرفیت عمده، دستگاه باید خاموش شود تا زاویه وزنههای لنگ داخل موتور تغییر کند. برای تغییرات جزئی در حین کار، میتوان از دستگاههای درایو فرکانس متغیر (Inverter/VFD) استفاده کرد، هرچند تغییر فرکانس باید در محدوده مجاز موتور باشد.
۳. بین نصب آویز (Suspended) و پایهدار (Base mounted) کدام بهتر است؟
هیچکدام مطلقاً بهتر نیست؛ انتخاب به شرایط سایت بستگی دارد. اگر زیر دهانه سیلو فضای کافی روی زمین وجود ندارد، روش آویز انتخاب میشود. اما برای فیدرهای بسیار بزرگ و سنگین، نصب پایهدار روی فونداسیون به دلیل پایداری بیشتر اولویت دارد.
۴. چه زمانی باید لاینر ضد سایش سینی فیدر را تعویض کرد؟
زمان تعویض به میزان سایندگی مواد بستگی دارد. لاینرها معمولاً به صورت پیچ و مهرهای نصب میشوند و باید در بازرسیهای دورهای (PM) چک شوند. به محض اینکه ضخامت لاینر به حداقل میزان مجاز رسید و پیش از آنکه سایش به ورق اصلی سینی برسد، باید تعویض گردند.
۵. برای سفارش و استعلام قیمت فیدر ارتعاشی موتوری چه اطلاعاتی لازم است؟
برای ارائه پیشنهاد فنی و مالی دقیق، باید نام ماده، چگالی (Bulk density)، حداکثر ابعاد ذرات، میزان رطوبت، ظرفیت انتقال مطلوب (تن بر ساعت) و محدودیتهای ابعادی محل نصب به سازنده اعلام شود.
راهنمای نهایی سرمایهگذاری روی فیدر ارتعاشی
مدیریت جریان مواد در خطوط فرآوری، شاهرگ حیاتی تولید است. انتخاب یک فیدر ویبره موتوری که از نظر ابعاد هندسی، زاویه ارتعاش و قدرت موتورها دقیقاً با ویژگیهای فیزیکی مواد شما مطابقت داشته باشد، نه تنها راندمان ماشینآلاتی نظیر سنگشکنها و آسیابها را به حداکثر میرساند، بلکه از استهلاک زودرس و هزینههای گزاف تعمیرات جلوگیری میکند. توجه به طراحی مهندسی استراکچر و استفاده از ویبراتورهای استاندارد (ترجیحاً اروپایی)، تضمینکننده خریدی موفق و اقتصادی در بلندمدت است.
برای استعلام قیمت فیدر ویبره موتوری، بررسی مشخصات فنی و دریافت مشاوره تخصصی جهت انتخاب دستگاهی کاملاً منطبق با نیازها و دانه بندی مواد خط تولیدتان، هماکنون با کارشناسان و مهندسان فنی شایان مغناطیس در ارتباط باشید.
