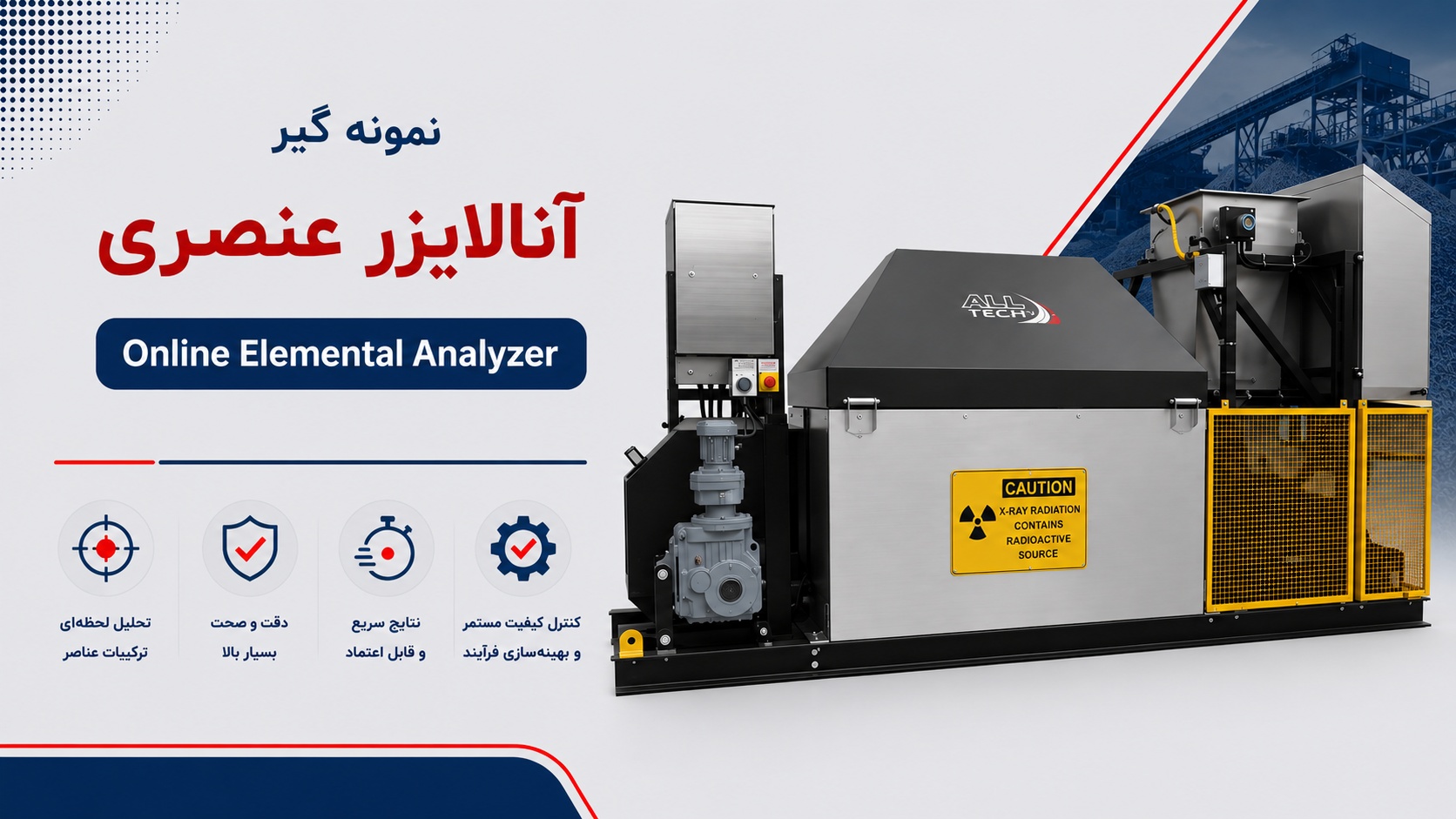

دستگاه نمونهگیر آنالایزر عنصری آنلاین (Online Elemental Analyzer)؛ کنترل کیفیت لحظهای با تکنولوژی PGNAA
در دنیای مدرن فرآوری مواد معدنی و تولیدات صنعتی پیوسته، تصمیمگیری سریع و بر پایه دادههای دقیق، مرز بین سودآوری کلان و زیانهای پنهان است. در خطوط تولید سیمان، فولاد، زغالسنگ و معادن فلزی و غیرفلزی، نوسانات کیفیت مواد اولیه میتواند به شدت بر روی راندمان کورهها، آسیابها و کیفیت محصول نهایی تأثیر بگذارد. در این میان، دستگاه نمونهگیر آنالایزر عنصری آنلاین (Online Elemental Analyzer) به عنوان یک ناظر هوشمند و بیوقفه عمل میکند.
این تجهیزات پیشرفته که معمولاً بر پایه تکنولوژی PGNAA کار میکنند، بدون نیاز به توقف خط، بدون تماس فیزیکی و با آنالیز کل حجم مواد عبوری از روی نوار نقاله، ترکیب عنصری مواد را در لحظه (Real-time) مشخص میکنند. در این مقاله تخصصی از شایان مغناطیس، به بررسی دقیق مکانیزم عملکرد آنالایزر آنلاین مواد معدنی، مزایای آن نسبت به روشهای سنتی آزمایشگاهی و نحوه ادغام آن با سیستمهای کنترل صنعتی و تجهیزات مغناطیسی محافظ خواهیم پرداخت.
نکات کلیدی در یک نگاه
- آنالیز بدون تماس: دستگاه آنالیزگر عنصری مستقیماً روی نوار نقاله نصب شده و کل جریان مواد را بدون نیاز به نمونهبرداری فیزیکی بررسی میکند.
- فناوری پیشرفته PGNAA: این دستگاهها با استفاده از بمباران نوترونی و تحلیل پرتوهای گامای ساطع شده، ترکیب عناصر را با دقت بالا تشخیص میدهند.
- کنترل کیفیت آنی: برخلاف تاخیر چند ساعته در آزمایشگاه، آنالایزر آنلاین هر دقیقه دادههای جدیدی برای تصمیمگیری به اتاق کنترل (PLC/DCS) ارسال میکند.
- ترکیب هوشمند (Blending): امکان ترکیب دقیق مواد پرعیار و کمعیار برای بهینهسازی خوراک ورودی و افزایش طول عمر معدن را فراهم میکند.
- نیاز به حفاظت مغناطیسی: برای جلوگیری از آسیب به سنسورها و ساختار دستگاه، نصب مگنت سپراتور (Cross-Belt Magnetic Separator) پیش از آنالایزر به شدت توصیه میشود.
دستگاه نمونهگیر آنالایزر عنصری آنلاین چیست؟
دستگاه نمونهگیر آنالایزر عنصری (Cross-Belt Elemental Analyzer)، یک سیستم تحلیلی پیشرفته است که به صورت یکپارچه (معمولاً به شکل یک تونل) روی ساختار نوار نقالههای صنعتی نصب میشود. هدف اصلی این تجهیز، اسکن پیوسته و لحظهای تمامی موادی است که از روی نوار نقاله عبور میکنند.
برخلاف روشهای قدیمی که تنها کسر کوچکی از مواد به عنوان نمونه برداشته میشد (Sampling)، آنالیزور نوار نقاله کل سطح مقطع مواد عبوری را بررسی میکند. این دستگاهها برای کار با انواع نوار نقاله در عرضهای مختلف (معمولاً از ۶۰۰ تا ۱۸۰۰ میلیمتر) و با هر حجم ماده عبوری طراحی شدهاند. ساختار ماژولار این تجهیزات به گونهای است که نصب آنها نیازی به برش تسمه نقاله یا ایجاد تغییرات بنیادین در شاسی کانوایر ندارد.
اطلاعات خروجی از این دستگاه صرفاً مجموعهای از اعداد خام نیست؛ بلکه دادههای تحلیلی قدرتمندی است که مستقیماً با رویه تولید در ارتباط است و میتواند برای بهینهسازی مصرف انرژی در کورهها، کاهش مصرف نسوزها و تثبیت کیفیت محصول نهایی استفاده شود.
تکنولوژی PGNAA چگونه کار میکند؟ (اساس کار آنالایزر عنصری)
قلب تپنده و مغز متفکر اکثر دستگاههای آنالیزگر عنصری قدرتمند صنعتی، تکنیکی به نام PGNAA (مخفف Prompt Gamma Neutron Activation Analysis – تحلیل فعالسازی نوترون گامای سریع) است. این تکنولوژی یک روش تحلیلی غیرمخرب و بدون تماس است که بر پایه فیزیک هستهای بنا شده است.
مکانیزم عملکرد تکنولوژی PGNAA در آنالایزر آنلاین مواد معدنی به این شرح است:
- بمباران نوترونی: در زیر یا اطراف نوار نقاله، یک چشمه تولید نوترون (معمولاً ایزوتوپ کالیفرنیوم-۲۵۲ یا ژنراتورهای نوترونی) قرار دارد. این چشمه، جریانی از نوترونهای پرانرژی را به سمت مواد عبوری ساطع میکند.
- برانگیختگی هستهای: نوترونها به راحتی از میان لایههای مواد روی نوار نقاله نفوذ میکنند. هسته عناصر موجود در مواد (مانند آهن، کلسیم، سیلیکون، آلومینیوم و…) در اثر برخورد و جذب این نوترونها، به حالت ناپایدار و برانگیخته درمیآیند.
- ساطع شدن پرتو گاما: هستههای برانگیخته شده برای بازگشت به حالت پایدار، انرژی اضافی خود را بلافاصله به شکل پرتوهای گاما (Prompt Gamma Rays) ساطع میکنند.
- طیفسنجی و شناسایی: انرژی پرتو گامای ساطع شده از هر عنصر، منحصر به همان عنصر است (مانند اثر انگشت). یک حسگر طیفسنج گامای با وضوح بالا (High-resolution gamma ray spectrometer) در بالای دستگاه، این پرتوها را دریافت میکند. دستگاه با تحلیل سطح انرژی پرتوها نوع عنصر، و با بررسی شدت پرتوها، میزان (درصد یا عیار) آن عنصر را در لحظه محاسبه میکند.
به دلیل قدرت نفوذ بالای نوترونها و پرتوهای گاما، این روش تحت تأثیر اندازه ذرات (Particle size) یا توزیع مواد روی نوار نقاله قرار نمیگیرد و یک آنالیز واقعی از کل حجم مواد ارائه میدهد.
مقایسه آنالایزر آنلاین با روشهای سنتی آنالیز در آزمایشگاه
استفاده از آزمایشگاههای شیمی و متالورژی در معادن ضروری است، اما تکیه صرف به روشهای سنتی برای کنترل جریان پیوسته تولید، دارای نقاط ضعف و هزینههای پنهان بسیاری است. در جدول زیر، تفاوتهای کلیدی این دو روش مقایسه شده است:
| ویژگی مورد بررسی | روش سنتی (آزمایشگاهی) | آنالایزر عنصری آنلاین (PGNAA) |
| زمان پاسخدهی (پاسخگویی) | با تأخیر (چند ساعت تا یک روز)؛ که منجر به تولید حجم زیادی محصول بیکیفیت در این بازه زمانی میشود. | آنی و پیوسته؛ ارائه دادههای تحلیلی هر یک دقیقه یکبار برای واکنش سریع اپراتور. |
| نمونهگیری | نمونهبرداری فیزیکی از کسر بسیار کوچکی از مواد؛ که ممکن است نماینده کل بار (Bias) نباشد. | بدون تماس فیزیکی؛ اسکن کامل و ۱۰۰ درصدی مقطع مواد عبوری از روی نوار. |
| هزینههای جاری | بالا (نیاز به مواد شیمیایی مصرفی، تجهیزات آمادهسازی نمونه، استهلاک و نیروی انسانی مداوم). | بسیار پایین (کاهش چشمگیر هزینههای ناشی از نمونهبرداری و آنالیز مداوم فیزیکی). |
| امکان خطای انسانی | خطاهای نمونهبرداری، آمادهسازی، توزین و قرائت. | کاملاً خودکار و بدون دخالت انسان. |
همانطور که مشخص است، اپراتور با استفاده از دستگاه آنالیزگر عنصری آنلاین در اتاق کنترل، میتواند بهصورت سریع و آنی از ورود خوراک نامناسب یا تولید محصول کمکیفیت جلوگیری کند؛ در حالی که در روش سنتی، تا زمان دریافت جواب آزمایش، هزاران تن مواد خارج از استاندارد پردازش شده است.
مزایای کلیدی استفاده از آنالیزگر عنصری در معادن و صنایع
نصب این دستگاهها مزایای استراتژیک و اقتصادی گستردهای برای واحدهای صنعتی به همراه دارد:
- تعیین دقیق عیار ماده معدنی هدف: آگاهی لحظهای از عیار مواد استخراج شده و تعیین عناصر همراه و عیار آنها.
- ترکیب هوشمند (Blending) و گسترش معدن: یکی از بزرگترین مزایای این سیستمها، امکان کنترل فرآیند Blending است. با ترکیب دقیق قسمتهای پرعیار و کمعیار، نه تنها کیفیت خوراک کارخانه تثبیت میشود، بلکه امکان استفاده از بخشهای کمعیار معدن (که قبلاً باطله محسوب میشدند) فراهم شده و در نتیجه عمر مفید معدن افزایش مییابد.
- نظارت لحظهبهلحظه بر مواد ورودی: افزایش کنترل بر کیفیت خوراک ورودی به کارخانه و جلوگیری از نوسانات شدید که به کورهها و آسیابها شوک وارد میکند.
- فروش آگاهانه باطلهها: با دانستن نوع و میزان دقیق عناصر موجود در باطلهها، میتوان آنها را در صورت داشتن ارزش اقتصادی به فروش رساند یا بازیافت کرد.
کاربرد دستگاه آنالایزر عنصری در صنایع مختلف
دستگاه نمونهگیر آنالایزر عنصری به یک استاندارد صنعتی در بسیاری از حوزهها تبدیل شده است:
- صنایع سیمان: برای کنترل دقیق نسبت عناصر خام (آهک، سیلیس، آلومینا، آهن) جهت ورود به کوره پیشگرمکن و تثبیت فازهای کلینکر.
- معادن فلزی (آهن، مس، نیکل و…): برای کنترل گرید (Grade Control)، جداسازی باطله از ماده معدنی (Ore Sorting) و کنترل خوراک آسیابها.
- کارخانجات فولاد: آنالیز کیفیت زغالسنگ، کک، سینتر (Sinter) و گندله سنگ آهن برای بهینهسازی کوره بلند.
- معادن زغالسنگ: برای تشخیص میزان خاکستر (Ash)، رطوبت و ارزش حرارتی زغالسنگ جهت ترکیب و دانهبندی دقیق.
- معادن غیرفلزی و فسفاتها: برای پایش مداوم ناخالصیها.
ادغام آنالایزر آنلاین با سیستمهای اتوماسیون و نرمافزارها
دادههای تولید شده توسط آنالایزر به تنهایی کافی نیستند؛ ارزش واقعی زمانی خلق میشود که این اطلاعات به سیستمهای کنترل کارخانه متصل شوند. آنالیزگر عنصری میتواند بهصورت یکپارچه به سیستمهای اتوماسیون کارخانجات از نوع PLC و DCS متصل گردد.
از طریق پروتکلهای ارتباطی صنعتی، دادههای هر دقیقه به سرورهای نرمافزارهای کنترل کیفیت ارسال میشود. نرمافزار با مقایسه مقادیر واقعی با مقادیر هدف (Target)، میتواند فرامین کنترلی خودکار صادر کند. برای مثال:
- تنظیم خودکار دور فیدرهای وزنی (Weigh Feeders) در سیلوهای مختلف برای اصلاح ترکیب مواد (Proportioning control).
- فعال کردن دریچههای انحراف مسیر (Diverter gates) برای خارج کردن ناگهانی یک محموله باطله یا با عیار بسیار پایین از مسیر اصلی.
مشخصات فنی، تجهیزات مغناطیسی محافظ و توانمندیهای شایان مغناطیس
حساسیت بالای سنسورهای تعبیه شده در آنالایزرهای عنصری (بهویژه دتکتورهای گاما) و قیمت بالای این تجهیزات، ایجاب میکند که از آنها در برابر آسیبهای فیزیکی محافظت شود. ورود قطعات درشت آهنی، پیچ و مهرههای سرگردان، دندانههای شکسته بیل مکانیکی یا قطعات سایشیافته سنگشکن (Tramp Metal) به داخل تونل آنالایزر، میتواند آسیبهای جبرانناپذیری به دستگاه وارد کند یا در خوانش عناصر اختلال ایجاد نماید.
در اینجا نقش تخصص شایان مغناطیس به عنوان تأمینکننده تجهیزات جداسازی مغناطیسی برجسته میشود. نصب یک مگنت سپراتور رو نواری (Cross-Belt Magnetic Separator / Overband Magnet) پیش از ورود مواد به دستگاه آنالایزر، یک الزام مهندسی است.
توانمندیهای مهندسی در طراحی سیستمهای محافظتی شامل موارد زیر است:
- طراحی و ساخت در شدت میدانهای مختلف: طراحی مگنتهای محافظ متناسب با عمق نفوذ مواد روی نوار نقاله، تا از جذب قطعات آهنی از کف تسمه اطمینان حاصل شود.
- طراحی و ساخت در ظرفیتهای مختلف: تطابق ابعاد و قدرت مگنت با عرض نوار نقاله و تناژ مواد عبوری.
- استفاده از قویترین و پایدارترین مگنتها: بهرهگیری از مگنتهای دائم (نئودیمیوم یا فریت با کوئرسیویته بالا) یا الکترومگنتهای قدرتمند که پایداری میدان مغناطیسی را در شرایط سخت صنعتی تضمین میکنند.
- طراحی قطببندی توسط نرمافزار پیشرفته: شبیهسازی و طراحی دقیق مدار مغناطیسی برای ایجاد بیشترین چگالی شار و عمق میدان (Deep magnetic field) جهت محافظت بینقص از تجهیزات پاییندست مانند آنالایزر عنصری.
ترکیب دستگاه آنالیزگر عنصری با تجهیزات مگنت سپراتور استاندارد، تضمینکننده یک خط تولید ایمن، پایدار و کاملاً تحت کنترل است.
راهنمای انتخاب و سفارش سیستم
برای انتخاب و راهاندازی موفقیتآمیز یک سیستم آنالایزر عنصری همراه با تجهیزات مغناطیسی جانبی، کارشناسان فنی کارخانه باید اطلاعات زیر را جهت استعلام و طراحی در اختیار تامینکننده قرار دهند:
- نوع ماده معدنی و عناصر هدف: مشخص کردن دقیق موادی که باید آنالیز شوند.
- مشخصات نوار نقاله: عرض تسمه نقاله، سرعت حرکت تسمه (متر بر ثانیه) و زاویه شیب نوار.
- ظرفیت عبوری (تناژ): حداقل، حداکثر و میانگین ظرفیت مواد عبوری در ساعت.
- سیستمهای کنترل موجود: نوع سیستم اتوماسیون (PLC/DCS) و پروتکلهای ارتباطی کارخانه.
- نیاز به حفاظت مغناطیسی: مشخص کردن محل نصب مگنتهای محافظ پیش از دستگاه آنالایزر.
سوالات متداول
۱. آیا تکنولوژی PGNAA و چشمههای نوترونی در این دستگاه برای پرسنل کارخانه خطرناک است؟
خیر. دستگاههای آنالایزر عنصری استاندارد دارای سیستمهای شیلدینگ (محافظت در برابر تشعشع) بسیار پیشرفتهای هستند. میزان اشعه در محیط اطراف دستگاه کاملاً در محدوده مجاز و ایمن استانداردهای صنعتی قرار دارد.
۲. آیا نصب آنالایزر عنصری نیازمند توقف طولانی خط تولید است؟
خیر. اکثر این دستگاهها دارای ساختار ماژولار هستند و بدون نیاز به برش نوار نقاله یا تغییرات عمده در شاسی، در اطراف تسمه در حال کار نصب میشوند و زمان توقف (Downtime) را به حداقل میرسانند.
۳. چرا نصب مگنت سپراتور پیش از آنالایزر آنلاین ضروری است؟
ورود قطعات درشت آهنی (Tramp iron) مانند دندانه بیل مکانیکی به داخل تونل آنالایزر میتواند به ساختار داخلی، سنسورها و شیلدینگ دستگاه آسیب جدی وارد کند. مگنت سپراتور این قطعات مخرب را پیش از رسیدن به دستگاه حذف میکند.
۴. آیا آنالایزر آنلاین میتواند جایگزین کامل آزمایشگاه معدن شود؟
آنالایزر آنلاین برای کنترل فرآیند پیوسته و تصمیمگیری لحظهای (Real-time) بینظیر است، اما آزمایشگاههای سنتی همچنان برای کالیبراسیون دورهای دستگاه، بررسیهای قانونی و آنالیزهای بسیار خاص با دقتهای فوقالعاده بالا در مقیاس میکرو، مورد نیاز هستند. این دو مکمل یکدیگرند.
۵. آیا امکان اتصال این دستگاهها به سیستمهای اتوماسیون قدیمی وجود دارد؟
بله، آنالایزرهای پیشرفته دارای خروجیهای استاندارد صنعتی و پروتکلهای متنوعی هستند که به آنها اجازه میدهد با اکثر سیستمهای PLC و DCS موجود در کارخانجات، چه جدید و چه قدیمی، ارتباط برقرار کنند.
نتیجهگیری؛ گامی به سوی هوشمندسازی خطوط فرآوری معدنی
استفاده از دستگاه نمونهگیر آنالایزر عنصری آنلاین بر پایه تکنولوژی PGNAA، یک تغییر پارادایم در مدیریت کیفیت خطوط تولید معدنی و صنعتی است. گذر از روشهای زمانبر و سنتی آزمایشگاهی به پایش لحظهای و ۱۰۰ درصدی مواد، امکاناتی نظیر ترکیب هوشمندانه مواد پرعیار و کمعیار، افزایش بهرهوری، کاهش مصرف انرژی و تثبیت کیفیت محصول نهایی را به ارمغان میآورد.
با این حال، عملکرد پایدار این تجهیزات حساس نیازمند محافظت فیزیکی در برابر آلایندههای آهنی مخرب است. در اینجا، ادغام آنالایزر با سیستمهای جداسازی مغناطیسی قدرتمند و مهندسیشده، راهحل نهایی برای یک خط تولید بدون توقف است.
برای استعلام قیمت، بررسی مشخصات فنی نوار نقاله، طراحی قطببندی مگنتهای محافظ با نرمافزارهای پیشرفته و انتخاب مگنت صنعتی متناسب با نیاز خط تولید و تجهیزات ابزار دقیق خود، با کارشناسان و مهندسان شایان مغناطیس در ارتباط باشید.
