راهنمای جامع لیفتینگ مگنت مستطیلی (Rectangular Lifting Magnet): مشخصات فنی، کاربردها و انتخاب
جابجایی ایمن، سریع و بدون آسیبِ مقاطع فولادی سنگین در صنایع متالورژی و فلزی، همواره یکی از دغدغههای اصلی مهندسان و مدیران خطوط تولید بوده است. روشهای سنتی مانند استفاده از زنجیر، تسمه یا قلاب، علاوه بر زمانبر بودن، خطرات ایمنی بالایی برای اپراتورها به همراه دارند و ممکن است باعث دفرمه شدن لبههای حساس ورقهای فولادی شوند. در چنین شرایطی، بهرهگیری از تکنولوژی الکترومغناطیس به عنوان ایمنترین و کارآمدترین روش شناخته میشود.
در میان انواع تجهیزات مغناطیسی، لیفتینگ مگنت مستطیلی (Rectangular Lifting Magnet) به طور ویژه برای هندسه خاص مقاطع تخت و طویل طراحی شده است. این دستگاهها با ایجاد یک میدان مغناطیسی قدرتمند و یکنواخت در طول مقطع، امکان جابجایی سنگینترین بارهای فولادی را با بالاترین ضریب ایمنی فراهم میکنند. مجموعه شایان مغناطیس به عنوان یکی از تأمینکنندگان و طراحان تخصصی تجهیزات مغناطیسی، با درک دقیق نیاز صنایع کشور، راهکارهای پیشرفتهای در زمینه تأمین انواع مگنتهای الکتریکی ارائه میدهد.
در این مقاله تخصصی، به بررسی ساختار مهندسی، مشخصات فنی، کاربردهای صنعتی و نکات کلیدی در انتخاب و خرید مگنتهای مستطیلی خواهیم پرداخت تا مدیران و کارشناسان فنی بتوانند با دیدی باز، بهترین تجهیز را برای خطوط تولید خود انتخاب کنند.
نکات کلیدی در یک نگاه
- هسته مرکزی: استفاده از فولاد آلیاژی یکپارچه جهت دستیابی به بالاترین ضریب هدایت مغناطیسی.
- ظرفیت باربرداری: گستره وسیع طراحی از ۵۰ کیلوگرم تا ۴۰,۰۰۰ کیلوگرم (۴۰ تن).
- کاربری اصلی: جابجایی انواع ورق (تک و بندل شده)، بیلت، اسلب، شمش و میلگرد.
- تکنولوژی کویل: استفاده از سیمپیچهای مسی و آلومینیومی (تخت و گرد) به همراه رزینهای انتقالدهنده حرارت.
- تجهیزات ایمنی: پشتیبانی کامل از ادوات جانبی حیاتی مانند باطری پشتیبان (UPS) و سیستمهای کابل جمعکن.
- تنوع حرارتی: قابلیت طراحی و ساخت در دو تیپ سرد بردار (Cold Lifting) و گرم بردار (Hot Lifting).

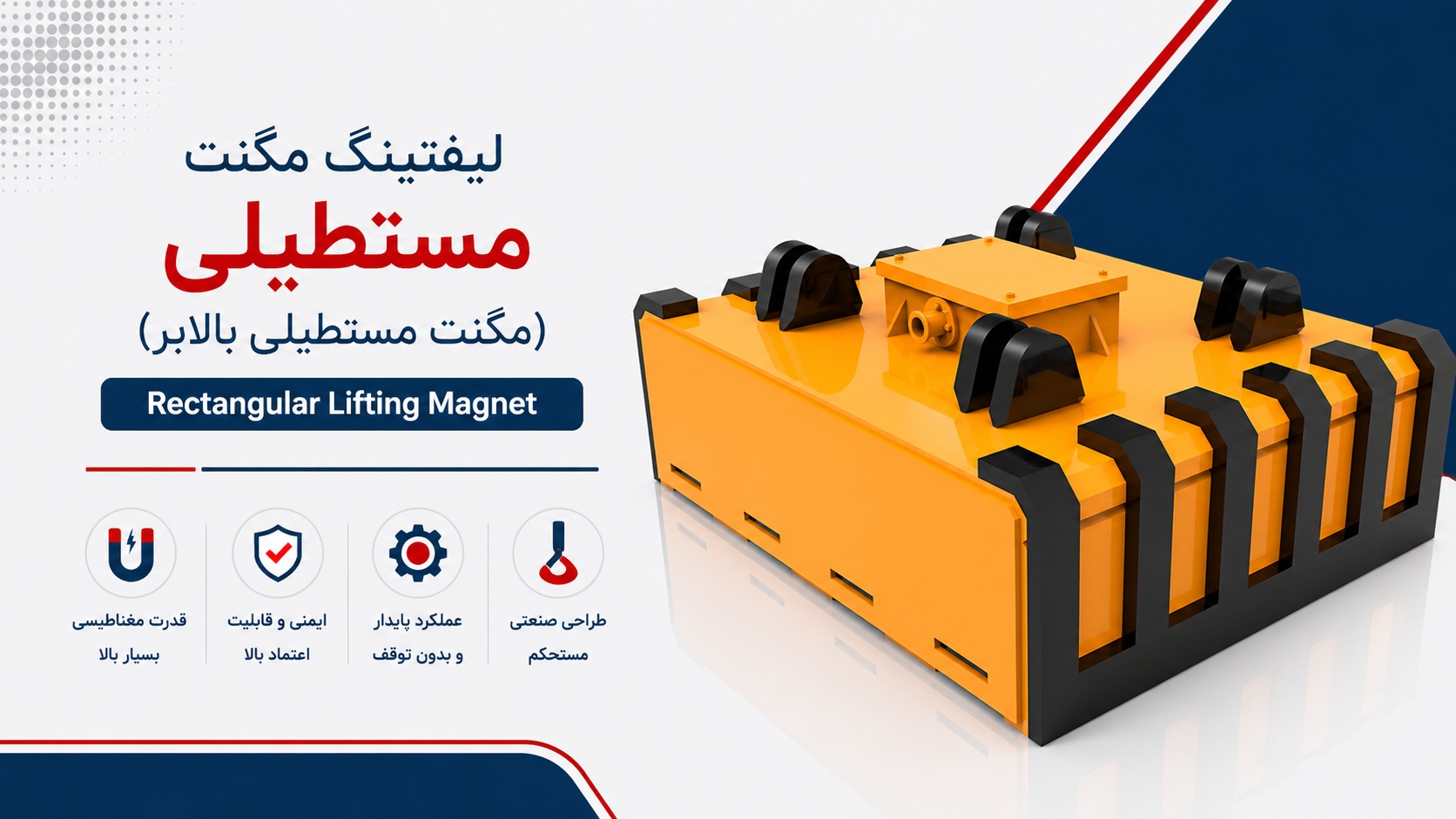

لیفتینگ مگنت مستطیلی (Rectangular Lifting Magnet) چیست؟
لیفتینگ مگنت مستطیلی، یکی از پرکاربردترین جابجا کنندههای مغناطیسی الکتریکی در صنایع سنگین است. برخلاف مگنتهای گرد که شار مغناطیسی را به صورت متمرکز و دایرهای (مناسب برای قراضه) منتشر میکنند، مگنتهای مستطیلی میدان مغناطیسی را در یک سطح مقطع کشیده و خطی توزیع میکنند. این ویژگی تطابق کاملی با هندسه بارهایی مانند ورقها و شمشها دارد.
عملکرد این دستگاه بر پایه اصول الکترومغناطیس استوار است؛ با عبور جریان مستقیم (DC) از سیمپیچهای تعبیهشده درون دستگاه، میدان مغناطیسی قدرتمندی ایجاد میشود. هسته مرکزی مگنت از جنس فولاد با نفوذپذیری مغناطیسی (Magnetic Permeability) بسیار بالا ساخته میشود. این امر ضریب هدایت مغناطیسی مگنت را به شدت بالا برده و باعث میشود تمامی خطوط شار مغناطیسی بدون هدررفت، وارد قطعه کار (بار) شده و نیروی جاذبه عظیمی تولید کنند. با قطع جریان برق، میدان مغناطیسی فرو ریخته و بار در محل مورد نظر رها میشود.
کاربردهای اصلی مگنت مستطیلی در صنایع
طراحی مستطیلی شکل این مگنتها، آنها را به گزینه بیرقیب برای صنایعی تبدیل کرده است که با مقاطع طویل یا صفحات عریض سر و کار دارند. بیشترین کاربرد این تجهیزات در کارخانجات نورد، مجتمعهای فولادسازی، بنادر بارگیری و انبارهای آهنآلات است. مهمترین بارهای قابل جابجایی عبارتند از:
- جابجایی انواع ورق تک و بندل شده: بلند کردن ورقهای فولادی نازک و ضخیم (Plate) بدون خمشدگی یا آسیب به لبهها. مگنتهای مستطیلی میتوانند ورقها را به صورت تکی (با کنترل دقیق جریان) یا به صورت دستهای (بندل) جابجا کنند.
- جابجایی بیلت (Billet) و اسلب (Slab): شمشهای فولادی و تختالها که محصولات میانی ریختهگری هستند، وزن بسیار بالایی دارند و برای انتقال از بستر خنککننده به کورههای نورد، نیازمند مگنتهای مستطیلی قدرتمند با طول متناسب با شمش میباشند.
- جابجایی میلگرد و پروفیل: برای بلند کردن بندلهای میلگرد، لوله و تیرآهن، معمولاً از چند مگنت مستطیلی به صورت همزمان بر روی یک شاهین (Spreader Beam) استفاده میشود تا از شکمدادن و خم شدن بار جلوگیری گردد.
مشخصات فنی و ویژگیهای ساختاری
کیفیت و طول عمر یک لیفتینگ مگنت الکتریکی، ارتباط مستقیمی با متریال مصرفی و طراحی مهندسی آن دارد. شایان مغناطیس در تأمین و طراحی این تجهیزات، سختگیرانهترین استانداردهای صنعتی را لحاظ میکند.
۱. نوع کویل (سیمپیچ) و سیستم عایقبندی
تولید نیروی مغناطیسی با تولید حرارت در سیمپیچها همراه است. این گروه، توانایی ارائه این نوع مگنت الکتریکی را با کویل آلومینیومی (تخت و گرد) و مسی دارد. انتخاب بین مس و آلومینیوم بستگی به بودجه، وزن مجاز جرثقیل و چرخه کاری (Duty Cycle) دارد (مس هدایت الکتریکی بالاتری دارد و آلومینیوم سبکتر است).
نکته بسیار حیاتی، استفاده از عایقهای کلاس H یا C و رزینهای اپوکسی مخصوص با ضریب هدایت حرارتی بالا است. این رزینها تمام فضاهای خالی داخل مگنت را پر کرده و حرارت تولیدی کویل را به سرعت به بدنه فولادی منتقل میکنند تا مگنت در شیفتهای کاری طولانی دچار افت قدرت نشود.
۲. تیپهای سرد بردار و گرم بردار
قطعات فولادی در کارخانجات ذوب و نورد گاهاً دمایی بالغ بر ۶۰۰ درجه سانتیگراد دارند. مگنتهای مستطیلی در دو تیپ طراحی و ساخته میشوند:
- سرد بردار (Cold Handling): برای بارهایی با دمای محیط (تا حداکثر ۱۰۰ الی ۲۰۰ درجه سانتیگراد).
- گرم بردار (Hot Handling): دارای محفظههای عایق حرارتی مضاعف، کویلهای مقاوم در برابر دمای بالا و گاهاً سیستمهای خنککننده برای جابجایی اسلبها و بیلتهای سرخ و داغ.
جدول ۱: مشخصات فنی عمومی لیفتینگ مگنتهای مستطیلی
| ردیف | مشخصه فنی | توضیحات و محدوده کاری |
| ۱ | ظرفیت باربرداری | ۵۰ کیلوگرم تا ۴۰,۰۰۰ کیلوگرم (۴۰ تن) بر اساس ابعاد مقطع |
| ۲ | جنس هسته مرکزی | بلوک یکپارچه فولاد آلیاژی با هدایت مغناطیسی بهینه |
| ۳ | متریال کویل (سیمپیچ) | سیم/تسمه مسی (راندمان بالا) یا آلومینیومی (وزن کمتر) |
| ۴ | کلاس عایقی | Class H / Class C (مقاومت بالا در برابر شکست حرارتی) |
| ۵ | نسبت توان به قدرت | بیشترین شدت میدان مغناطیسی با کمترین توان (جریان) مصرفی |
| ۶ | چرخه کاری (Duty Cycle) | قابلیت سفارشیسازی برای کارکرد مداوم (۶۰٪ تا ۷۵٪ و بالاتر) |
تجهیزات و ادوات جانبی لیفتینگ مگنت
یک سیستم مگنت مستطیلی برای عملکرد ایمن و بهینه، نیازمند تجهیزات مکملی است که روی جرثقیل نصب میشوند. در تمامی تجهیزات لیفتینگ مگنت ارائهشده توسط این شرکت، ارائه تجهیزات و ادوات جانبی زیر به صورت یک پکیج یکپارچه مقدور میباشد:
- باطری پشتیبان (Battery Backup / UPS): مهمترین تجهیز ایمنی است. در صورت قطع ناگهانی برق شبکه، باطری پشتیبان بلافاصله وارد مدار شده و مانع از سقوط بار سنگین (مثلاً یک اسلب ۲۰ تنی) میشود و فرصت کافی برای تخلیه ایمن بار را به اپراتور میدهد.
- شارژر هوشمند: برای تغذیه و شارژ مداوم سیستم باطری پشتیبان.
- کابل جمع کن (Cable Reel): از آنجایی که مگنت به قلاب جرثقیل متصل است و دائماً در حال حرکت عمودی میباشد، سیستم کابل جمعکنِ فنری یا موتوردار، از رها شدن، پارگی و گیر کردن کابل برق مگنت جلوگیری میکند.
- شاهین (Spreader Beam): برای جابجایی ورقهای طولانی (مثلاً ورقهای ۱۲ متری) یا بندلهای میلگرد، امکان استفاده از یک مگنت وجود ندارد (بار خم میشود). شاهین یک تیر حمال است که چندین مگنت مستطیلی روی آن با فواصل مشخص نصب میشوند تا بار را به صورت کاملاً تراز و یکنواخت بلند کنند.
چرا شایان مغناطیس؟ (طراحی، سفارشیسازی و تأمین)
تأمین تجهیزات استراتژیکی مانند مگنتهای الکتریکی نیازمند دانش مهندسی و تجربه میدانی است. مجموعه شایان مغناطیس با تکیه بر دانش فنی روز، مزایای زیر را در اختیار صنایع قرار میدهد:
- استفاده از نرمافزارهای محاسباتی روز دنیا: طراحی مدار مغناطیسی، شبیهسازی خطوط شار و تحلیل حرارتی کویلها پیش از ساخت، توسط نرمافزارهای پیشرفته مهندسی انجام میشود تا بالاترین راندمان تضمین گردد.
- سفارشیسازی ابعاد: قابلیت طراحی و ساخت مگنت در طول، عرض و ابعاد مختلف دقیقاً متناسب با سایز بیلت، اسلب یا ورقهای تولیدی کارخانه شما.
- تطبیقپذیری کامل: قابلیت نصب بر روی انواع جرثقیلهای سقفی (Overhead Cranes)، دروازهای و موبایل جرثقیلها.
- طراحی تابلو دستگاه با ویژگیهای مختلف: ارائه تابلو فرمانهای پیشرفته مجهز به درایو، سیستمهای دشارژ سریع (برای رهاسازی فوری بار) و سیستمهای کنترل ولتاژ متغیر برای ورقگیری لایه به لایه (Drop Control).
راهنمای استعلام قیمت و خرید مگنت مستطیلی
با توجه به اینکه مگنتهای مستطیلی تجهیزاتی کاملاً مهندسیشده و متناسب با نیاز هر خط تولید هستند، قیمت واحدی برای آنها وجود ندارد. برای دریافت پیشفاکتور و استعلام قیمت دقیق، باید مشخصات زیر را بررسی و به کارشناسان فروش ارائه دهید.
جدول ۲: عوامل مؤثر بر قیمتگذاری لیفتینگ مگنت مستطیلی
| پارامتر مؤثر | تأثیر بر طراحی و قیمت نهایی |
| ابعاد و شکل هندسی بار | تعیینکننده ابعاد فیزیکی مگنت (طول و عرض) و میزان فولاد مصرفی. |
| وزن و ظرفیت بار | افزایش ظرفیت نیازمند سیمپیچهای بزرگتر و هسته قدرتمندتر است. |
| دمای بار (قطعه کار) | مگنتهای گرمبردار به دلیل عایقبندی خاص و متریال مقاوم، قیمت بالاتری دارند. |
| نوع متریال کویل | قیمت مگنت با سیمپیچ مسی بیشتر از سیمپیچ آلومینیومی است اما راندمان بهتری دارد. |
| تجهیزات جانبی | سفارش سیستم باطری پشتیبان و تابلو کنترلهای هوشمند بر هزینه نهایی تأثیرگذار است. |
سوالات متداول (FAQ)
۱. تفاوت لیفتینگ مگنت مستطیلی با مگنت گرد چیست؟
مگنتهای گرد شار مغناطیسی عمیق و متمرکزی تولید میکنند که برای جذب ضایعات و قراضههای نامنظم ایدهآل است. اما مگنتهای مستطیلی شار مغناطیسی را به صورت سطحی و خطی توزیع میکنند که برای نفوذ یکنواخت در مقاطع تخت مانند ورق فولادی و بیلت ضروری است.
۲. آیا مگنت مستطیلی برای جابجایی قطعات داغ (مانند بیلت تازه تولیدشده) مناسب است؟
بله، در صورتی که مگنت از نوع «گرم بردار» سفارش داده شود. این مگنتها دارای عایقهای حرارتی ویژه و سیمپیچهای مقاوم هستند که میتوانند بارهایی با دمای چند صد درجه سانتیگراد را بدون افت قدرت مغناطیسی جابجا کنند.
۳. تفاوت استفاده از کویل مسی و آلومینیومی در مگنت چیست؟
مس ضریب هدایت الکتریکی و حرارتی بالاتری نسبت به آلومینیوم دارد؛ بنابراین مگنت با کویل مسی حجم کمتری اشغال کرده، راندمان بالاتری دارد و دیرتر گرم میشود. در مقابل، کویل آلومینیومی وزن نهایی مگنت را کاهش داده و از نظر اقتصادی مقرونبهصرفهتر است.
۴. چه تجهیزات جانبی برای نصب این مگنت روی جرثقیل الزامی است؟
علاوه بر تابلو فرمان DC، استفاده از سیستم کابل جمعکن برای مدیریت کابل برق روی جرثقیل و سیستم باطری پشتیبان (UPS) برای جلوگیری از سقوط بار هنگام قطعی برق شبکه، از الزامات حیاتی و ایمنی محسوب میشوند.
۵. چگونه ظرفیت مناسب مگنت را برای خط تولید خود انتخاب کنیم؟
ظرفیت مگنت صرفاً بر اساس وزن بار تعیین نمیشود؛ بلکه عواملی مانند ضخامت ورق (ورقهای خیلی نازک شار مغناطیسی را کامل جذب نمیکنند)، طول بار (که مشخص میکند آیا به یک مگنت نیاز دارید یا یک شاهین با چند مگنت) و وضعیت سطح بار (صافی و زبری) باید توسط مهندسان طراح محاسبه گردد.
مشاوره و تأمین تجهیزات مغناطیسی با شایان مغناطیس
انتخاب لیفتینگ مگنت الکتریکیِ مناسب، تأثیر مستقیمی بر سرعت تولید، کاهش توقفات خط (Down-time) و از همه مهمتر، حفظ ایمنی پرسنل و تجهیزات کارخانه شما دارد. اشتباه در محاسبه ظرفیت یا انتخاب مگنت سردبردار برای کاربردهای حرارتی، میتواند خسارات جبرانناپذیری به همراه داشته باشد.
تیم مهندسی ما با بهرهگیری از دانش روز و نرمافزارهای شبیهسازی پیشرفته، آماده است تا بهینهترین، ایمنترین و مقرونبهصرفهترین سیستم جابجایی مغناطیسی را برای مجموعه شما طراحی کند.
برای دریافت مشاوره تخصصی، طراحی سفارشی ابعاد و استعلام قیمت لیفتینگ مگنت مستطیلی متناسب با نیاز خط تولید خود، با کارشناسان و دپارتمان فنی شایان مغناطیس در ارتباط باشید.
