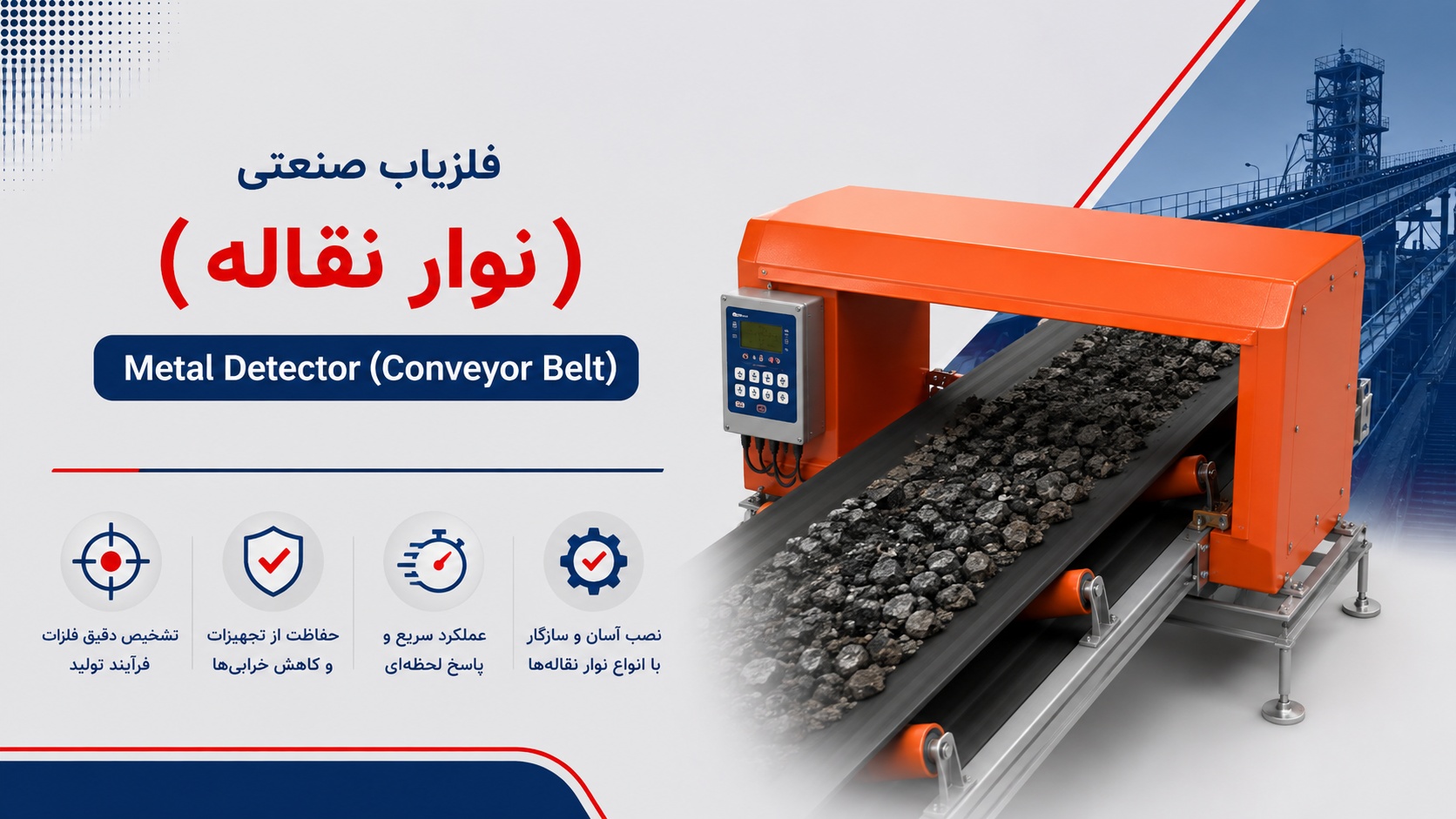

فلزیاب صنعتی نوار نقاله (متال دتکتور)؛ محافظت قطعی از تجهیزات خردایش و خطوط تولید
در خطوط فرآوری مواد معدنی، کارخانجات فولاد، صنایع سیمان و واحدهای بازیافت، محافظت از ماشینآلات گرانقیمت خردایش (مانند سنگشکنهای مخروطی، فکی و آسیابها) در برابر قطعات فلزی مزاحم (Tramp Metals) یکی از حیاتیترین دغدغههای مدیران تولید و مهندسان نگهداری و تعمیرات (نت) است. ورود ناخواستهی قطعاتی نظیر ناخن بیل مکانیکی، متههای حفاری، میلگردها یا ابزارآلات رها شده به داخل سنگشکن، میتواند منجر به توقفهای طولانیمدت خط تولید، خسارتهای سنگین مالی و افت شدید راندمان کارخانه شود.
برای جلوگیری از این فاجعه صنعتی، نصب تجهیزات تشخیص و جداسازی فلزات روی کانوایرها الزامی است. در حالی که انواع جداکننده مغناطیسی (مگنت سپراتور) کاربرد وسیعی در این زمینه دارند، اما به تنهایی قادر به پوشش تمام خطرات نیستند. راهکار مهندسی و نهایی برای تشخیص تمامی فلزات، نصب فلزیاب صنعتی نوار نقاله (Conveyor Belt Metal Detector) است. این دستگاه با ایجاد میدان الکترومغناطیسی دقیق، عبور هرگونه قطعه فلزی را شناسایی کرده و فرمان توقف نوار را صادر میکند.
در این مقاله تخصصی از مجموعه شایان مغناطیس، به بررسی دقیق تکنولوژی فلزیابهای صنعتی، مقایسه آنها با مگنتها، بررسی مشخصات فنی پیشرفته (مانند سیستمهای نویزگیر و نشانهگذار) و ارائه راهنمای جامع برای انتخاب و خرید این تجهیز استراتژیک میپردازیم.
نکات کلیدی در یک نگاه
- تشخیص تمامی فلزات: قابلیت شناسایی دقیق انواع فلزات آهنی (Ferrous) و غیرآهنی (Non-Ferrous) نظیر فولاد آلیاژی، منگنز، مس و آلومینیوم.
- فناوری عدم حساسیت به کانی آهن: امکان کارکرد بدون خطا در خطوط انتقال سنگ آهن (مگنتیت/هماتیت) بدون توقفهای کاذب نوار نقاله.
- مقاومت در برابر نویزهای محیطی: دارای سیستم پیشرفته فیلترینگ تداخلات رادیویی (بیسیم/موبایل) و عدم حساسیت به لرزشهای شدید کانوایر.
- سیستم هوشمند تشخیص بست نوار (Splice Detector): جلوگیری از بوق خطا و توقف خط هنگام عبور بستهای فلزی (سوزن) تسمه آپارات شده.
- سیستمهای نشانهگذار (Marker): مجهز به مکانیزمهای رنگپاش یا کیسهای برای مشخص کردن سریع و دقیق محل قرارگیری فلز مزاحم در میان بار.
چرا در کنار جداکننده مغناطیسی به فلزیاب صنعتی نیاز داریم؟
بسیاری از مدیران واحدهای صنعتی تصور میکنند که با نصب یک مگنت سپراتور قدرتمند روی نوار نقاله، خط تولید آنها کاملاً در برابر قطعات فلزی ایمن شده است. اگرچه مگنتهای صنعتی (اعم از نئودیمیوم یا الکترومغناطیس) تجهیزاتی بینظیر برای جداسازی قطعات آهنی هستند، اما با دو محدودیت فیزیکی بزرگ مواجهاند:
- ناتوانی در جذب فلزات غیرآهنی و غیرمغناطیسی: مگنتها نمیتوانند فلزاتی مانند آلومینیوم، مس، برنج و از همه مهمتر فولادهای آلیاژی منگنزی را جذب کنند. بخش عمدهای از تجهیزات حفاری و معدنکاری (مانند ناخن لودر و شاول) از جنس فولاد منگنزی مقاوم به سایش ساخته میشوند که خاصیت مغناطیسی ندارند (Non-Magnetic). اگر این قطعات وارد بار شوند، مگنت سپراتور آنها را رها کرده و مستقیماً وارد سنگشکن میشوند.
- چالش در خطوط سنگ آهن: در معادن سنگ آهن، بار عبوری روی نوار نقاله خود دارای خاصیت مغناطیسی بالایی است. مگنتها در این خطوط یا کاربرد ندارند یا همراه با فلز مزاحم، حجم زیادی از محصول اصلی (سنگ آهن) را نیز جذب میکنند.
متال دتکتور صنعتی دقیقاً برای پوشش این نقاط ضعف طراحی شده است. این دستگاه به جای خاصیت آهنربایی، بر اساس رسانایی الکتریکی و تغییرات میدان الکترومغناطیسی کار میکند؛ بنابراین میتواند هر نوع فلزی (آهنی و غیرآهنی) را تشخیص داده و پیش از رسیدن به دستگاه خردایش، خط را متوقف کند. ترکیب یک مگنت سپراتور (برای حذف حجم عمده آهنآلات) و یک فلزیاب (به عنوان نگهبان نهایی)، بالاترین سطح ایمنی را برای خطوط تولید فراهم میکند. (برای آشنایی بیشتر با انواع مگنتها، میتوانید به صفحه [تجهیزات مغناطیسی صنعتی شایان مغناطیس] مراجعه کنید).
ویژگیها و تکنولوژیهای پیشرفته فلزیابهای صنعتی شایان مغناطیس
تجهیزاتی که در محیطهای خشن صنعتی و معدنی استفاده میشوند، باید فراتر از یک سنسور معمولی باشند. فلزیابهای پیشرفتهی قابل تأمین توسط شایان مغناطیس، مجهز به تکنولوژیهایی هستند که آنها را برای سختترین شرایط کاری (Heavy-Duty) آماده میکند.
عدم حساسیت به کانیهای آهندار (Iron Ore Immunity)
یکی از پیچیدهترین چالشها در صنایع فولاد و معدن، استفاده از فلزیاب در خطوط کانه آرایی سنگ آهن است. کانیهایی مانند مگنتیت رسانایی و اثر مغناطیسی بالایی دارند. دستگاههای استاندارد و پیشرفته مجهز به سیستمهای پردازش سیگنال (Signal Processing) و تنظیم اختلاف فاز هستند که اثر حجمی و پیوستهی کانیهای آهن را خنثی (Ignore) میکنند، اما به تودههای متراکم فلز خالص واکنش نشان میدهند.
فیلترینگ نویز و تداخلات محیطی (EMI/RFI & Vibration)
توقفهای کاذب (False Alarms) یکی از بزرگترین معضلات فلزیابهای بیکیفیت است.
- نویز رادیویی: در سایتهای صنعتی استفاده از بیسیم (Walkie-Talkie)، تلفن همراه، اینورترها و درایوها امواج الکترومغناطیسی (EMI/RFI) زیادی تولید میکند. فلزیابهای استاندارد دارای شیلدینگ (محافظ) قدرتمند و فیلترهای نویزگیر هستند تا این امواج باعث توقف خط نشوند.
- لرزش: نوار نقالهها همواره دارای ارتعاش هستند. کویلهای داخلی دستگاه در متریالهای رزینی یا اپوکسی (Epoxy Potting) کپسوله میشوند تا لرزش فیزیکی تأثیری در ایجاد سیگنال خطا نداشته باشد.
عدم حساسیت به بستهای فلزی تسمه نقاله (Splice Detector)
در بسیاری از خطوط، تسمه نقاله به جای آپارات گرم، با بستهای فلزی (سوزن نوار نقاله) به هم متصل شده است. فلزیابهای صنعتی مجهز به تکنولوژی تشخیص بست (از طریق سنسورهای مجاورتی یا تنظیمات هوشمند نرمافزاری) هستند. به محض رسیدن بست فلزی به زیر سنسور، دستگاه به صورت لحظهای حساسیت خود را کاهش میدهد تا خط متوقف نشود، اما بلافاصله پس از عبور بست، به حالت مانیتورینگ کامل بازمیگردد.
سازگاری با شرایط سخت جوی و صنعتی
این دستگاهها برای مناطق مختلف جغرافیایی (از گرمای شدید جنوب تا سرمای مناطق کوهستانی) طراحی شدهاند. محفظه کنترل پنل و کویلها معمولاً دارای استانداردهای حفاظتی بالا (IP65 و بالاتر) بوده و امکان ساخت قطعات به صورت کاملاً ضد آب (Waterproof) برای محیطهای مرطوب یا خطوط شستشوی مواد وجود دارد.
مکانیزمهای نشانهگذار (Marker) در فلزیاب نوار نقاله
وقتی فلزیاب قطعهای را تشخیص داده و کانوایر (که معمولاً طولانی و پر از مواد است) متوقف میشود، پیدا کردن یک قطعه فلز در میان دهها تن ماده معدنی بسیار زمانبر است. برای جلوگیری از اتلاف وقت اپراتور، فلزیابها به سیستمهای «نشانهگذار» مجهز میشوند که مستقیماً به تابلوی کنترل متصل هستند:
۱. سیستم نشانهگذار کیسهای (Bag Dropper)
این سیستم شامل یک مخزن در بالای نوار نقاله (بعد از کویل فلزیاب) است. به محض تشخیص فلز، دستگاه فرمان رهاسازی یک کیسه (معمولاً حاوی گچ، پودر رنگی یا خاک اره) را صادر میکند. کیسه دقیقاً در همان محدودهای از بار که فلز زیر آن پنهان شده است پرتاب میشود.
۲. سیستم نشانهگذار رنگپاش (Paint Sprayer)
این مکانیزم که بسیار محبوبتر و سریعتر است، شامل یک مخزن رنگ تحت فشار و یک نازل اسپری است. با فرمان سنسور، پمپ فعال شده و یک رنگ روشن (مانند زرد نئون یا قرمز فسفری) را به صورت نقطهای روی سطح بار عبوری اسپری میکند. اپراتور با مشاهده رنگ، دقیقاً میداند محل جستجو کجاست.
مشخصات فنی و انطباقپذیری متال دتکتور با خطوط تولید
یکی از مزایای اصلی فلزیابهای صنعتی، قابلیت شخصیسازی و تطابق آنها با معماری خطوط انتقال مواد است. این دستگاهها برای یک شرایط خاص تولید نمیشوند، بلکه با توجه به پارامترهای کارخانه شما کالیبره میگردند.
جدول ۱: مشخصات فنی و قابلیتهای عملکردی فلزیاب نوار نقاله
| مشخصه / قابلیت | توضیحات و دامنه عملکرد |
| عرض نوار نقاله (Belt Width) | سازگار با انواع عرض نوار؛ معمولاً از ۵۰۰ میلیمتر تا ۲۵۰۰ میلیمتر (قابل سفارشیسازی). |
| سرعت نوار (Belt Speed) | عملکرد دقیق و بدون افت حساسیت در بالاترین سرعتهای انتقال مواد صنعتی. |
| قابلیت تنظیم حساسیت | دارای پتانسیومتر یا پنل دیجیتال برای تعیین حداقل سایز قطعه فلزی قابل تشخیص (جهت جلوگیری از توقف برای برادههای بیاهمیت). |
| تشخیص نوع فلزات | تفکیک قائل نمیشود؛ تمامی فلزات آهنی، غیرآهنی، آلیاژهای سخت، مس، آلومینیوم و استیل را شناسایی میکند. |
| سیستمهای جانبی | پشتیبانی کامل از سیستم نشانهگذار رنگپاش / کیسهای و سنسور تشخیص بست نوار نقاله. |
راهنمای انتخاب و استعلام قیمت فلزیاب صنعتی از شایان مغناطیس
خرید یک فلزیاب صنعتی برخلاف محصولات عمومی، نیازمند مهندسی دقیق و شناخت پارامترهای خط تولید است. یک دستگاه باید دقیقاً بر اساس عرض تسمه شما، نوع موادی که روی آن حرکت میکند و سرعت نوار طراحی شود.
مجموعه شایان مغناطیس با تکیه بر دانش فنی مهندسان خود و شناخت عمیق از نیاز صنایع معدنی و فولادی، آماده ارائه مشاوره تخصصی و تأمین پیشرفتهترین سیستمهای تشخیص فلز است. برای اینکه کارشناسان ما بتوانند بهترین پیشنهاد فنی و مالی را به شما ارائه دهند، لازم است هنگام استعلام قیمت، اطلاعات اولیه زیر را در اختیار ما قرار دهید:
جدول ۲: اطلاعات پیشنیاز جهت استعلام قیمت و طراحی دستگاه
| پارامتر مورد نیاز از سمت کارفرما | دلیل اهمیت برای انتخاب دستگاه |
| عرض دقیق نوار نقاله | تعیین طول کویلها و ابعاد فیزیکی آرچ (آنتن) فلزیاب برای نصب صحیح. |
| سرعت حرکت نوار (متر بر ثانیه) | محاسبه زمان تاخیر رلهها برای عملکرد دقیق سیستم نشانهگذار و توقف خط. |
| نوع و دانهبندی ماده عبوری | بررسی میزان خاصیت مغناطیسی یا رسانایی بار جهت تنظیم سطح فیلترها. |
| حداکثر ارتفاع بار روی نوار | تعیین ارتفاع دهانه فلزیاب تا مواد با سنسور برخورد نکنند (Clearance). |
| نوع اتصال تسمه نقاله | اطلاع از اینکه تسمه آپارات گرم شده است یا دارای بست فلزی (سوزن) است. |
سوالات متداول (FAQ)
۱. آیا فلزیاب صنعتی میتواند فلزات غیرآهنی (مثل فولاد منگنزی ماشینآلات یا آلومینیوم) را تشخیص دهد؟
بله، بر خلاف جداکنندههای مغناطیسی، مکانیزم عمل فلزیاب بر اساس القای الکترومغناطیسی است و میتواند حضور تمامی فلزات، اعم از آهنی، غیرآهنی و آلیاژهای سخت غیرمغناطیسی (مانند ناخن شاول و لودر) را تشخیص دهد.
۲. آیا استفاده از بیسیم یا موبایل در کنار این دستگاه باعث توقف نوار نقاله میشود؟
در صورتی که از دستگاههای استاندارد و صنعتی ارائهشده توسط شرکتهای معتبر استفاده کنید، خیر. این تجهیزات دارای فیلترهای قدرتمند RFI/EMI هستند که نویزهای فرکانس رادیویی را خنثی کرده و از هشدارهای کاذب جلوگیری میکنند.
۳. اگر تسمه نقاله خط تولید ما دارای بست فلزی (آپارات با سوزن) باشد، دستگاه مرتباً هشدار میدهد؟
خیر، فلزیابهای پیشرفته به سیستمی به نام تشخیص بست (Splice Detector) مجهز هستند. این سیستم با شناسایی الگوی عبور بست، سیگنال هشدار را برای کسری از ثانیه قطع میکند تا خط متوقف نشود.
۴. آیا فلزیابهای صنعتی در معادن سنگ آهن و کنسانتره هم قابل استفاده هستند؟
بله، مدلهای تخصصی این دستگاهها دارای تکنولوژی “عدم حساسیت به کانی آهن” هستند. این سیستمها به گونهای کالیبره میشوند که اثر مغناطیسی بار عبوری را نادیده گرفته و تنها روی فلزات خالص و مزاحم تمرکز میکنند.
۵. آیا سرعت بالای نوار نقاله تاثیری در دقت تشخیص فلزات دارد؟
فلزیابهای صنعتی استاندارد برای همگامی با بالاترین سرعتهای خطوط انتقال مواد (حتی بالای ۴ تا ۵ متر بر ثانیه) طراحی شدهاند و سرعت نوار تاثیری بر کاهش دقت و حساسیت کویلهای گیرنده نخواهد داشت.
نتیجهگیری: تضمین تداوم تولید با انتخاب صحیح تجهیزات تشخیص فلز
جلوگیری از ورود قطعات فلزی به داخل تجهیزات خردایش، تنها یک اقدام پیشگیرانه نیست، بلکه یک استراتژی حیاتی برای حفظ سودآوری کارخانه است. هزینهی خرید و نصب یک فلزیاب صنعتی نوار نقاله، در برابر خسارتهای چند صد میلیونی ناشی از شکستن کانکیو و مانتل سنگشکنها و ضرر ناشی از توقف چند روزهی خط تولید، عملاً ناچیز است. ترکیب یک مگنت سپراتور با یک متال دتکتور استاندارد، امنیت خط تولید شما را به ۱۰۰٪ میرساند.
مجموعه شایان مغناطیس به عنوان یک شریک فنی قابل اعتماد، آماده است تا با بررسی شرایط اختصاصی خطوط تولید شما، بهینهترین تجهیزات مغناطیسی و تشخیص فلز را متناسب با نیاز و بودجه شما تأمین نماید.
برای استعلام قیمت، بررسی مشخصات فنی یا انتخاب فلزیاب صنعتی متناسب با عرض و سرعت نوار نقاله خط تولید خود، همین حالا با کارشناسان و مهندسان فنی شایان مغناطیس در ارتباط باشید.
