راهنمای جامع لیفتینگ کویل مگنت: مشخصات، کاربرد و انتخاب ایمن
در خطوط تولید کارخانجات فولاد، نوردها، بنادر و صنایع سنگین، جابجایی ایمن و بدون آسیب کلافهای ورق فلزی (کویل) همواره یکی از حساسترین فرآیندهای انبارداری و لجستیک داخلی است. استفاده از روشهای مکانیکی سنتی مانند قلابهای C شکل (C-Hook) یا تسمههای مهار، علاوه بر ایجاد محدودیت در سرعت کار، خطراتی نظیر اعمال فشار نقطهای، تغییر شکل هندسی (دفورمه شدن) لبههای ورق و آسیب به ساختار بیرونی کویل را به همراه دارد. از سوی دیگر، در بسیاری از سایتهای صنعتی، لزوم استقلال انرژی و افزایش بهرهوری خطوط، مهندسان را به سمت استفاده از سیستمهای پیشرفته هدایت کرده است.
در این میان، لیفتینگ کویل مگنت (Coil Lifting Magnet) به عنوان یک تجهیز تخصصی و مهندسیشده، راهکاری نوین برای جابجایی افقی و عمودی انواع کلافهای فولادی بدون آسیب به بدنه آنها محسوب میشود. مجموعه تخصصی شایان مغناطیس به عنوان مرجعی معتبر در حوزه طراحی و تأمین تجهیزات مغناطیسی صنعتی، راهکارهای مهندسی دقیق و متناسب با نیاز خطوط تولید کشور را در این زمینه ارائه میدهد.
در این مقاله تخصصی، به بررسی دقیق ساختار فنی، مزایای عملیاتی، مشخصات محدوده ظرفیت و نکات حیاتی در انتخاب و استعلام قیمت لیفتینگ کویل مگنت خواهیم پرداخت تا مدیران و مهندسان با دیدگاهی کاملاً تخصصی بهینهترین تجهیز را انتخاب کنند.
نکات کلیدی در یک نگاه
- ظرفیت باربرداری وسیع: طراحی و ساخت تخصصی در بازه گسترده از ۲۰۰۰ کیلوگرم (۲ تن) تا ۲۵۰۰۰ کیلوگرم (۲۵ تن).
- حفظ سلامت هندسی بار: جابجایی افقی و عمودی کویل بدون ایجاد تنشهای مکانیکی، خسارت به بدنه و دفورمه شدن لبههای ورق.
- مقاومت حرارتی بالا: قابلیت طراحی و ساخت جهت جابجایی قطعات و مقاطع داغ با دمای حتی بالاتر از ۵۰۰ درجه سانتیگراد.
- بهینهسازی مصرف انرژی: بهرهگیری از نرمافزارهای محاسباتی روز دنیا جهت تولید بیشترین شدت میدان مغناطیسی با کمترین توان مصرفی جریان.
- استقلال کامل از شبکه: مجهز به مدارات و تابلو فرمانهای پیشرفته با ویژگیهای متنوع، بدون نیاز دائم به برق شهری در حین عملیات باربرداری.

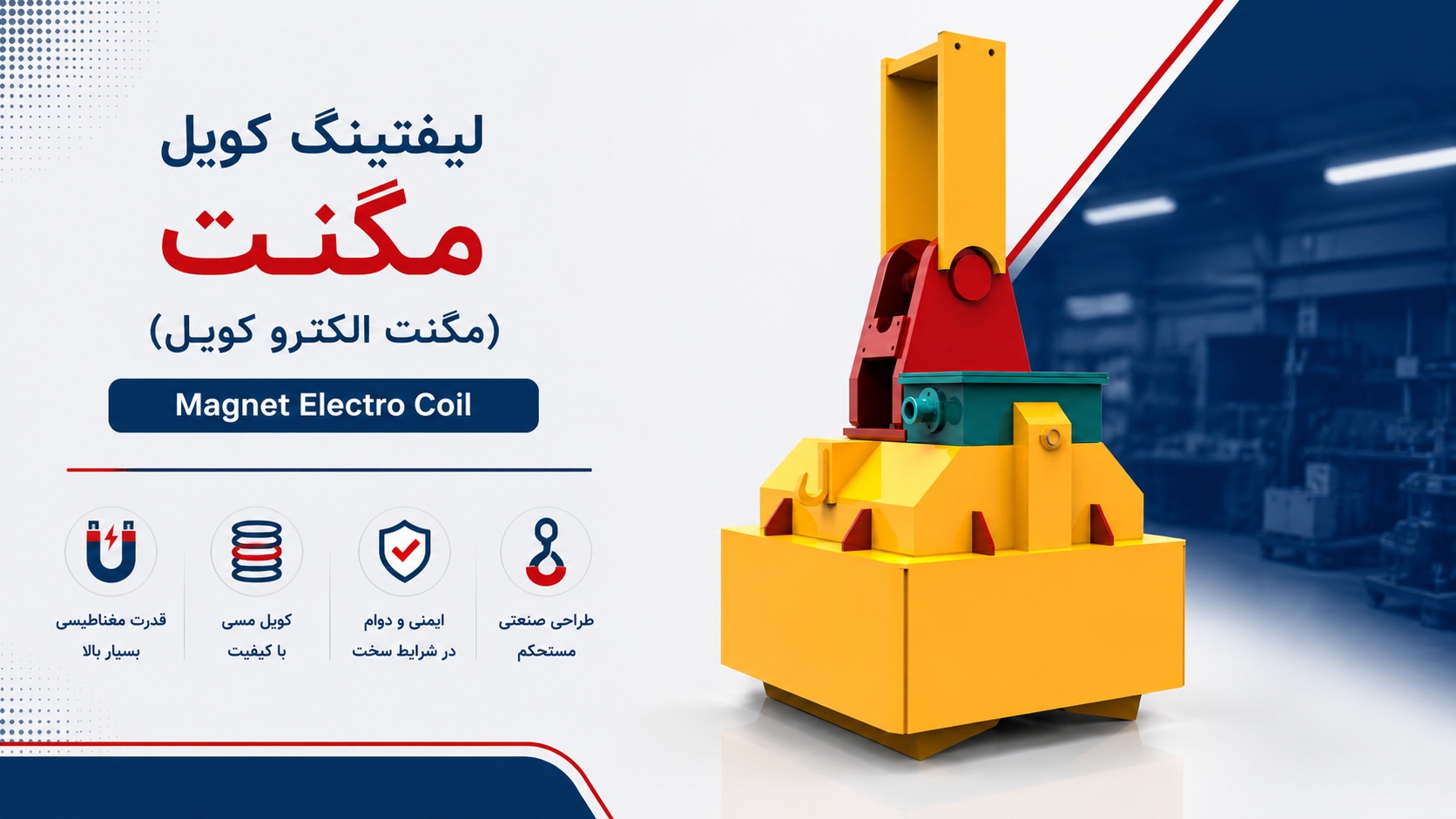

لیفتینگ کویل مگنت چیست و چگونه عمل میکند؟
لیفتینگ کویل مگنت یک آهنربای الکتریکی تخصصی است که به طور ویژه برای جذب، بلند کردن و انتقال ایمن کلافهای ورق فولادی (نورد سرد یا گرم) مهندسی شده است. بر خلاف مگنتهای صفحه یا بلوکی معمولی، طراحی مدار مغناطیسی در کویل مگنتها به گونهای انجام میشود که شار مغناطیسی با توزیع هندسی متناسب با سطح مقطع مدور یا استوانهای کویل همراستا شود.
این دستگاه با استفاده از تابلو فرمان هوشمند و جریان مستقیم (DC) تغذیه میشود. با اعمال جریان از منبع داخلی یا تابلو دستگاه به سیمپیچها، میدان مغناطیسی قدرتمندی ایجاد میگردد که کل سطح پوشش دادهشدهی کویل را در بر میگیرد. این مکانیزم به اپراتور اجازه میدهد تا کلاف را هم به صورت افقی (Horizontal) و هم به صورت عمودی (Vertical) بسته به نوع طراحی فک و شاسی دستگاه جابجا کند.
مزایای فنی و عملیاتی استفاده از مگنتهای کویلبردار
به کارگیری لیفتینگ کویل مگنت در صنایع سنگین مزایای رقابتی متعددی به همراه دارد که مستقیماً بر بهبود راندمان تولید و کاهش هزینههای لجستیک تأثیر میگذارد:
۱. حفظ سلامت بار و جلوگیری از دفورمه شدن کویل
در روشهای سنتیِ مکانیکی، وزن کویل بر روی یک نقطه متمرکز میشود که خطر خمش لبهها یا آسیب به لایههای بیرونی ورق را افزایش میدهد. کویل مگنت با توزیع یکنواخت نیروی جاذبه مغناطیسی در سرتاسر سطح تماس، هیچگونه فشار مکانیکی موضعی ایجاد نکرده و مانع از دفورمه شدن کلاف میگردد.
۲. افزایش چشمگیر سرعت جابجایی و کاهش نیروی انسانی
در مقایسه با روشهای دستی یا سنتی که نیازمند حضور اپراتورهای متعدد برای فیکس کردن تسمهها یا قلابها در اطراف کویل است، مگنت کویلبردار امکان اتصال و جداسازی بار را در کسری از ثانیه و از راه دور فراهم میکند. این امر سرعت چرخه کاری (Cycle Time) را به شدت افزایش داده و نیاز به نیروی انسانی در محوطههای خطرناکِ باربرداری را به حداقل میرساند.
۳. تطبیقپذیری بالا در حالتهای جابجایی (افقی و عمودی)
طراحی مهندسی این تجهیزات به گونهای است که بسته به نوع انبارش و فضای موجود در کارخانه، امکان جابجایی کلافها هم در حالت افقی (خوابیده) و هم در حالت عمودی (ایستاده) با بالاترین ضریب پایداری میسر میگردد.
مشخصات و ویژگیهای مهندسی کویل مگنتهای پیشرفته
عملکرد بینقص این تجهیزات حاصل فرآیند طراحی مهندسی دقیق و استفاده از فناوریهای روز است. مشخصات فنی ساختاری این دستگاهها شامل موارد زیر است:
طراحی با نرمافزارهای محاسباتی روز دنیا
به منظور بهینهسازی مسیر خطوط شار مغناطیسی و جلوگیری از هدررفت انرژی، بدنه و هسته دستگاه با استفاده از پیشرفتهترین نرمافزارهای مهندسی و تحلیل عددی طراحی میشوند. این مهندسی دقیق باعث میشود دستگاه بیشترین شدت میدان مغناطیسی را با کمترین توان (جریان) مصرفی تولید کند.
مقاومت حرارتی فوقالعاده (کارکرد در دماهای بالا)
بسیاری از کویلهای فولادی خروجی از خطوط نورد یا کورههای پخت، دارای دمای بسیار بالایی هستند. کویل مگنتهای تخصصی با بهرهگیری از متریال عایقی مقاوم و طراحی حرارتی ویژه، قابلیت جابجایی قطعات و کلافها را حتی با دمای بالای ۵۰۰ درجه سانتیگراد دارند.
استقلال از برق شبکه و تابلو فرمان پیشرفته
طراحی تابلو دستگاه با ویژگیهای مختلف، امکان کنترل دقیق جریان، سیستمهای دشارژ ایمن و پایش وضعیت را فراهم میکند. مدلهای پیشرفته با بهرهگیری از منابع تغذیه داخلی، بدون نیاز دائمی به کابلکشیهای دستوپاگیر شبکه شهری عمل کرده و ایمنی عملیات را تضمین میکنند.
جدول ۱: مشخصات فنی عمومی لیفتینگ کویل مگنت
| مشخصه فنی | توضیحات و محدوده عملکرد |
| محدوده ظرفیت باربرداری | از ۲۰۰۰ کیلوگرم (۲ تن) الی ۲۵۰۰۰ کیلوگرم (۲۵ تن) |
| نوع جابجایی | قابلیت انجام بهصورت افقی (Horizontal) و عمودی (Vertical) |
| مقاومت حرارتی | طراحیشده برای محیطهای صنعتی سخت و بارهای با دمای بالای ۵۰۰ درجه سانتیگراد |
| منبع تغذیه و تابلو فرمان | مجهز به تابلو فرمان اختصاصی با قابلیت کنترل بهینهسازی جریان و پایداری بالا |
| نحوه نصب | قابلیت نصب سریع و استاندارد بر روی انواع جرثقیلهای سقفی و دروازهای |
| مکانیزم عملکرد | ایجاد بیشترین شدت میدان مغناطیسی با کمترین میزان توان مصرفی |
کاربرد لیفتینگ مگنت مخصوص کویل در صنایع مختلف
گستردگی کاربرد کویل مگنتها آنها را به یکی از ارکان اصلی لجستیک در صنایع مادر تبدیل کرده است:
- ص صنایع فولادی و نورد: جابجایی کلافهای ورق گرم (Hot Rolled) و سرد (Cold Rolled) در انبارها و خطوط بستهبندی.
- بنادر و کشتیرانیها: تخلیه سریع و ایمن کویلهای صادراتی و وارداتی از ناوگان حملونقل دریایی به محوطههای بندری.
- صنایع خودروسازی: انتقال ورقهای فولادی تخصصی به خطوط پرسکاری و شکلدهی بدنه خودرو.
- صنایع ماشینسازی و فلزی: انبارداری و جابجایی رولهای ورق با ابعاد و تناژ مختلف.
نکات کلیدی در استعلام قیمت و خرید لیفتینگ کویل مگنت
پیش از اقدام برای سفارش یا استعلام قیمت این تجهیزات استراتژیک، بررسی پارامترهای فنی زیر با تیم مهندسی تأمینکننده الزامی است:
- تناژ و ابعاد هندسی کویل: مشخص کردن دقیق حداقل و حداکثر وزن کویلها (در بازه ۲ تا ۲۵ تن) و ابعاد قطر خارجی و عرض کلاف.
- دمای کاری قطعه: مشخص کردن اینکه آیا کویلها در دمای محیط جابجایی میشوند یا نیازمند تحمل حرارت تا ۵۰۰ درجه سانتیگراد و بالاتر هستند.
- نوع جرثقیل و فضای نصب: بررسی ظرفیت باربرداری جرثقیل سقفی موجود و نوع کلیدهای کنترلی آن.
- حالت جابجایی: تعیین نیاز به جابجایی صرفاً افقی، صرفاً عمودی و یا مدلهای ترکیبی.
جدول ۲: چکلیست اطلاعات موردنیاز برای استعلام قیمت کویل مگنت
| پارامتر کلیدی | اهمیت بررسی در انتخاب و قیمتگذاری |
| وزن نامی و حداکثر کویل | تعیینکننده ابعاد هسته مغناطیسی و توان الکتریکی دستگاه (۲ تا ۲۵ تن) |
| دمای کلاف ورق | نیازمند استفاده از عایقبندی حرارتی خاص (استاندارد یا بالای ۵۰۰ درجه) |
| ابعاد هندسی (قطر و عرض) | طراحی فک و توزیع مناسب شار مغناطیسی روی بدنه منحنی |
| سیستم جرثقیل مقصد | سازگاری مکانیکی و الکتریکی با قلاب و منبع تغذیه موجود در سالن |
تأمین تخصصی تجهیزات مغناطیسی با شایان مغناطیس
انتخاب و تأمین تجهیزات سنگین باربرداری مغناطیسی نیازمند دانش عمیق مهندسی، شناخت دقیق متریال و رعایت استانداردهای ایمنی سختگیرانه است. مجموعه شایان مغناطیس با تکیه بر تجربه تخصصی خود، فرآیند بررسی نیازسنجی خطوط تولید، محاسبات مهندسی مغناطیس و ارائه تجهیزات سفارشی را با بالاترین کیفیت به صنایع کشور ارائه میدهد.
مزایای همکاری با شایان مغناطیس شامل ارائه مشاورههای تخصصی پیش از خرید، تطابق کامل تجهیزات با شرایط واقعی محیط کارخانه و تضمین پایداری عملکرد سیستمهای مغناطیسی است.
سوالات متداول (FAQ)
۱. آیا لیفتینگ کویل مگنت به لایههای بیرونی و بدنه کلاف ورق آسیب میرساند؟
خیر؛ بر خلاف روشهای مکانیکی سنتی که فشار نقطهای ایجاد میکنند، کویل مگنت با توزیع یکنواخت میدان مغناطیسی در سطح تماس، کلاف را بدون آسیب و بدون دفورمه شدن لبهها جابجا میکند.
۲. محدوده ظرفیت باربرداری لیفتینگ کویل مگنتهای شایان مغناطیس چقدر است؟
این تجهیزات بر اساس نیاز خطوط تولید صنعتی در بازه وسیعی از ۲۰۰۰ کیلوگرم (۲ تن) الی ۲۵۰۰۰ کیلوگرم (۲۵ تن) طراحی و ساخته میشوند.
۳. منظور از «بهینهسازی مصرف انرژی با نرمافزارهای محاسباتی» چیست؟
با استفاده از نرمافزارهای پیشرفته تحلیل عددی، خطوط شار مغناطیسی به گونهای مهندسی میشوند که دستگاه با کمترین میزان مصرف جریان الکتریکی، بالاترین شدت میدان و قدرت جذب را تولید کند.
۴. آیا از این مگنتها میتوان برای جابجایی کویلهای داغ خروجی از کوره استفاده کرد؟
بله؛ مدلهای تخصصی کویل مگنت قابلیت طراحی و ساخت با متریال مقاوم را دارند و میتوانند کلافهای فلزی با دمای حتی بالای ۵۰۰ درجه سانتیگراد را به صورت ایمن منتقل کنند.
۵. نحوه نصب کویل مگنت بر روی جرثقیلهای موجود در کارخانه چگونه است؟
این تجهیزات به راحتی از طریق قلاب استاندارد به بلوک قلاب (Hook Block) انواع جرثقیلهای سقفی و دروازهای متصل شده و تابلو فرمان آنها قابلیت انطبق با سیستمهای کنترلی مختلف را دارد.
راهنمای نهایی خرید و استعلام قیمت لیفتینگ کویل مگنت
انتخاب یک تجهیز باربرداری ایمن و کارآمد، سرمایهگذاری مستقیمی در جهت افزایش ایمنی، سرعت لجستیک و کاهش هزینههای توقف خط تولید است. با توجه به اینکه پارامترهایی نظیر تناژ دقیق کویل، دمای کاری، ابعاد هندسی و شرایط محیطی در طراحی نهایی دستگاه تأثیرگذارند، بررسی دقیق فنی پیش از خرید اهمیت بالایی دارد.
برای بررسی مشخصات فنی خط تولید خود، استعلام قیمت بهروز و دریافت مشاوره تخصصی جهت انتخاب بهینهترین لیفتینگ کویل مگنت، با کارشناسان شایان مغناطیس در ارتباط باشید.
برای بررسی فنی دقیق ابعاد کلافهای ورق مجموعه خود، استعلام قیمت و انتخاب بهینهترین لیفتینگ کویل مگنت، همین امروز با دپارتمان مهندسی شایان مغناطیس تماس بگیرید.
