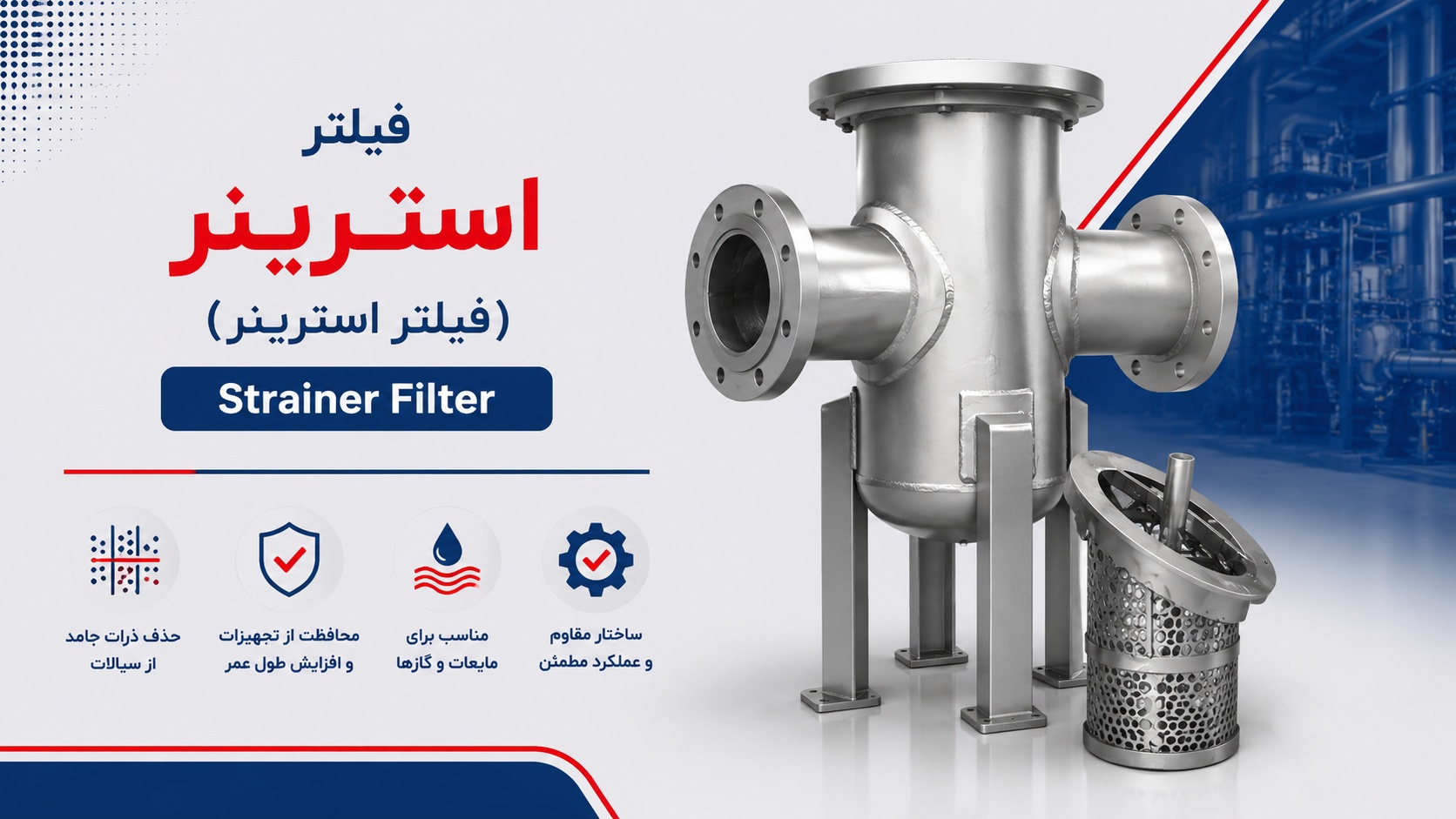

فیلتر استرینر (Strainer Filter) چیست؟ طراحی، عملکرد و محافظت از خطوط لوله
در شبکههای پیچیده لولهکشی و فرآیندهای صنعتی، حرکت پیوسته و ایمن سیالات (مایعات و گازها) شریان حیاتی تولید محسوب میشود. با این حال، سیالات صنعتی همواره حامل ذرات معلق، ناخالصیهای جامد، قطعات جداشده از لولهها، زنگزدگیها و حتی برادههای فلزی هستند. ورود این ذراتِ ناخواسته به تجهیزات حساس و گرانقیمت خطوط تولید، میتواند به سرعت باعث سایش، افت راندمان، گرفتگی و در نهایت از کار افتادگی (Downtime) سیستم شود.
در این میان، استفاده از تجهیزات جداسازی اولیه برای تصفیه جریان سیال یک ضرورت مهندسی است. فیلتر استرینر (Strainer Filter) یا صافی صنعتی، به عنوان یکی از مطمئنترین و پرکاربردترین تجهیزات در خطوط لوله شناخته میشود. این فیلترها به عنوان اولین خط دفاعی سیستم عمل کرده و با به دام انداختن ذرات جامد و درشت، سلامت و طول عمر تجهیزات پاییندست را تضمین میکنند.
مجموعه تخصصی شایان مغناطیس با شناخت دقیق نیازهای فیلتراسیون در واحدهای صنعتی، علاوه بر ارائه پیشرفتهترین تجهیزات مغناطیسی، طراحی و تأمین انواع فیلترهای استرینر را بر اساس محاسبات دقیق سیالاتی انجام میدهد. در این مقاله، به بررسی کامل عملکرد، مشخصات فنی و اصول انتخاب فیلترهای استرینر برای صنایع خواهیم پرداخت.
نکات کلیدی در یک نگاه
- حذف ذرات معلق: استرینرها وظیفه جداسازی ذرات جامد و درشت را در انواع سیالات (مایع و گاز) بر عهده دارند.
- مقاومت عملیاتی: طراحی شده برای کار در شرایط سخت صنعتی و کاملاً مقاوم در برابر دما و فشارهای بالای خطوط لوله.
- انعطاف در طراحی: قابلیت طراحی و تولید در ابعاد، سایزها و مدلهای مختلف بسته به شرایط نصب کارفرما.
- محافظت از تجهیزات: جلوگیری قطعی از ورود آسیبهای مکانیکی به پمپها، کمپرسورها، تلمبهها و شیرآلات حساس.
فیلتر استرینر (Strainer) چیست و چگونه عمل میکند؟
فیلتر استرینر تجهیزی مکانیکی است که در مسیر عبور سیال نصب میشود تا با استفاده از یک المان متخلخل، ذرات جامدِ ناخواسته را از جریان اصلی جدا کند. بر خلاف فیلترهای میکرونی که برای تصفیه در مقیاسهای بسیار ریز طراحی شدهاند، استرینرها عمدتاً برای جداسازی ذرات معلقِ درشت در سیالاتی که خورندگی پایینی دارند و یا از لحاظ شیمیایی خنثی هستند، مورد استفاده قرار میگیرند.
عملکرد این صافیها بسیار ساده و در عین حال کارآمد است؛ المان داخلی استرینر (که معمولاً از ورقهای پانچشده فلزی یا توری فلزی ساخته میشود) در مسیر جریان قرار میگیرد. ابعاد سوراخهای این توری (Mesh Size) به گونهای انتخاب میشود که سیال به راحتی از آن عبور کند، اما ذرات جامدی که بزرگتر از قطر منافذ هستند در داخل سبد یا محفظه استرینر محبوس شوند. پس از مدتی، اپراتور میتواند جریان را قطع کرده و توری استرینر را خارج، تمیز و مجدداً نصب کند.
اهمیت استفاده از فیلتر سبدی (Basket Strainer) در صنایع
بدون شک یکی از پرکاربردترین انواع صافیها در مسیر سیالات با دبی بالا، فیلتر سبدی است. در مجتمعهای پتروشیمی، پالایشگاهها، صنایع فولاد، نیروگاهها و کارخانجات مواد غذایی، سیالات پیش از ورود به مراحل حساس فرآیند، باید از فیلترهای سبدی عبور کنند.
هدف اصلی از نصب این تجهیزات در خطوط لوله، محافظت فیزیکی از تجهیزات حساس و دوار است. برخی از مهمترین تجهیزاتی که وجود استرینر برای بقای آنها حیاتی است عبارتند از:
- پمپها و تلمبهها: ورود ذرات جامد به محفظه پمپ باعث سایش شدید پروانهها (Impellers) و خرابی سیلهای مکانیکی میشود.
- کمپرسورها: در خطوط انتقال گاز، ورود هرگونه ذره جامد به محفظه کمپرسور میتواند آسیبهای جبرانناپذیری به پرهها وارد کند.
- تجهیزات ابزار دقیق و فلومترها: گرفتگی سنسورها باعث ارسال دادههای اشتباه به اتاق کنترل میشود.
- مبدلهای حرارتی (Heat Exchangers): جلوگیری از رسوب و گرفتگی لولههای مویین در مبدلها که منجر به افت شدید انتقال حرارت میشود.
مشخصات فنی و مهندسی فیلترهای استرینر شایان مغناطیس
انتخاب و ساخت یک صافی صنعتی فراتر از جوش دادن یک توری به یک لوله است. عملکرد صحیح استرینر بدون ایجاد اخلال در کارکرد خط تولید، نیازمند محاسبات مهندسی است. تیم مهندسی شایان مغناطیس فیلترهای استرینر را با در نظر گرفتن پارامترهای زیر طراحی و تولید میکند:
طراحی بر اساس دینامیک سیالات (دبی و ویسکوزیته)
یکی از چالشهای اصلی در نصب فیلترها، ایجاد «افت فشار» (Pressure Drop) در مسیر سیال است. طراحی فیلترهای سبدی در شایان مغناطیس به گونهای انجام میشود که سطح مقطع آزاد توری (Free Flow Area) نسبت به سطح مقطع لوله ورودی بهینهسازی شده است. این محاسبات دقیقاً بر اساس دبی سیال عبوری (Flow Rate) و ویسکوزیته (گرانروی) سیال انجام میگیرد تا پمپها برای عبور دادن سیال از استرینر، دچار فشار مضاعف و مصرف انرژی مازاد نشوند.
متریال ساخت و مقاومت فیزیکی/شیمیایی
متریال مورد استفاده در ساخت بدنه (Housing) و سبد استرینرها باید با خصوصیات شیمیایی سیال سازگار باشد. برای سیالاتی با خواص خنثی یا خورندگی پایین، معمولاً از آلیاژهای استاندارد و مقاوم استفاده میشود. متریال داخلی شامل ورقهای پانچشده فلزی دقیق یا توریهای فلزی با مقاومت کششی بالاست که در برابر تنشهای ناشی از جریان سریع سیال تغییر شکل نمیدهند. همچنین بدنه فیلترها کاملاً مقاوم در برابر دماهای بالا و فشارهای عملیاتی سنگین خطوط لوله طراحی میگردد.
قابلیت سفارشیسازی در ابعاد و سایز
هیچ دو خط تولیدی کاملاً شبیه هم نیستند. به همین دلیل، فیلترهای استرینر بسته به فشار کاری سیستم، دبی عبوری، نوع سیال و از همه مهمتر شرایط و محدودیتهای نصب فیزیکی در لولهکشی سایت، در مدلهای مختلف، ابعاد گوناگون و با سایزهای متنوع اتصالات (فلنجی یا رزوهای) به صورت کاملاً سفارشی طراحی و ساخته میشوند.
فیلتر استرینر فیزیکی یا فیلتر مغناطیسی؟ (یک ترکیب برنده)
سوالی که برای بسیاری از مدیران فنی پیش میآید این است که: آیا فیلتر استرینر به تنهایی برای محافظت از خطوط لوله کافی است؟
پاسخ به ماهیت ذرات بستگی دارد. فیلتر استرینر در حذف ذرات درشت و عمومی (مانند سنگریزه، تکههای پلاستیک، رسوبات درشت) بینظیر است؛ اما به دلیل محدودیت در سایز سوراخهای توری (برای جلوگیری از افت فشار)، ذرات ریز و میکرونی آهنی که ناشی از خوردگی لولههای کربن استیل در مسیرهای طولانی هستند، به راحتی از استرینر عبور میکنند.
بهترین راهکار مهندسی که در صنایع پیشرو استفاده میشود، ترکیب صافیهای فیزیکی با فیلتر مغناطیسی دائم است.
جدول مقایسه و مکملبودن استرینر و فیلتر مغناطیسی
| ویژگی / قابلیت | فیلتر استرینر (صافی فیزیکی) | فیلتر مغناطیسی دائم (محصول تخصصی) | نقش در خط تولید |
| نوع ذرات هدف | تمامی ذرات جامد (فلزی و غیرفلزی) | فقط ذرات فرومغناطیسی (آهن، براده، اکسید آهن) | تکمیل زنجیره فیلتراسیون |
| ابعاد ذرات | ذرات درشت (میکرونهای بالا و میلیمتر) | ذرات بسیار ریز و زیر میکرون | محافظت همهجانبه تجهیزات |
| افت فشار | دارد (وابسته به سایز مش و گرفتگی) | نزدیک به صفر | بهینهسازی مصرف انرژی |
| مکانیسم | غربالگری مکانیکی از طریق ورق پانچ/توری | جذب از طریق میدان مغناطیسی شدت بالا | کاهش بار روی استرینر |
با نصب یک تجهیز جداسازی مغناطیسی در کنار یا قبل از فیلتر سبدی، علاوه بر جداسازی کامل برادههای ریز، فاصله زمانی بین سرویس و تمیزکاری استرینرها نیز به شدت افزایش مییابد.
پارامترهای کلیدی در انتخاب و خرید فیلتر استرینر صنعتی
برای اینکه صافی صنعتی بتواند راندمان مطلوب را داشته باشد، در زمان طراحی و خرید باید اطلاعات دقیق فرآیندی در اختیار سازنده قرار گیرد:
- نوع سیال: مشخصات شیمیایی سیال، میزان اسیدیته یا خنثی بودن آن برای انتخاب جنس بدنه و توری.
- دما و فشار کاری (Design Pressure/Temperature): برای محاسبه ضخامت بدنه و کلاس فلنجها.
- دبی و ویسکوزیته: برای محاسبه سطح مقطع فیلتراسیون و جلوگیری از افت فشار.
- سایز ذرات (Mesh Size): تعیین ابعاد منافذ ورق پانچشده یا توری بر اساس حساسیت تجهیزات پاییندست.
- سایز و استاندارد اتصالات: سایز لوله (به اینچ) و نوع اتصال (DIN یا ANSI).
استعلام قیمت و سفارش ساخت فیلتر استرینر در شایان مغناطیس
فیلترهای استرینر تجهیزاتی کاملاً مهندسی هستند و قیمت آنها متناسب با نیازهای اختصاصی هر پروژه متغیر است. عواملی نظیر جنس بدنه، ضخامت ورقهای مصرفی برای تحمل فشار، ابعاد فلنجها و میزان ظرافت توریهای استیل به طور مستقیم بر قیمت نهایی تأثیرگذارند.
مجموعه شایان مغناطیس با تکیه بر تجربه فنی در حوزه سیالات و تجهیزات صنعتی، آماده طراحی و ساخت انواع فیلترهای استرینر (سبدی و خطی) متناسب با مشخصات دقیق خطوط لوله شما میباشد.
سوالات متداول درباره فیلتر استرینر
۱. فیلتر استرینرهای ساخت شایان مغناطیس برای چه نوع سیالاتی مناسب هستند؟
این فیلترها برای فیلتراسیون انواع مایعات و گازهایی که از لحاظ شیمیایی خنثی بوده و یا دارای خورندگی پایینی هستند، طراحی و تولید میشوند.
۲. آیا ابعاد فیلتر و سایز توری در این تجهیزات قابل تغییر است؟
بله، یکی از ویژگیهای اصلی تولیدات ما، قابلیت طراحی و ساخت فیلترها در ابعاد مختلف و استفاده از ورقهای پانچشده یا توریهای فلزی با متریال و سایز منافذ کاملاً سفارشی است.
۳. تفاوت اصلی فیلتر سبدی (Basket) با استرینرهای Y-Type چیست؟
فیلترهای سبدی معمولاً در خطوط افقی با دبی بالا نصب میشوند و ظرفیت نگهداری ذرات بسیار بیشتری نسبت به مدلهای Y شکل دارند؛ لذا برای خطوطی که ذرات معلق بیشتری دارند و نیاز به تمیزکاری دورهای طولانیتری است، انتخاب بهتری محسوب میشوند.
۴. چگونه افت فشار در فیلتر استرینر کنترل میشود؟
تیم مهندسی ما بر اساس فرمولهای دینامیک سیالات، با توجه به مقادیر دبی و ویسکوزیته سیال کارفرما، سطح مقطع عبوری توری را به اندازهای طراحی میکند که مانع از ایجاد افت فشار محسوس در خط لوله گردد.
۵. کاربرد اصلی فیلترهای استرینر در خط تولید چیست؟
وظیفه اصلی این فیلترها، حذف ذرات معلق درشت از داخل سیال به منظور محافظت قطعی از تجهیزات گرانقیمت خط نظیر پمپها، تلمبهها و کمپرسورها در برابر آسیبهای مکانیکی است.
راهنمای نهایی انتخاب و محافظت از خطوط سیالاتی
مدیریت ذرات معلق در سیالات صنعتی، رمز افزایش طول عمر تجهیزات دوار و کاهش هزینههای تعمیر و نگهداری (نت) در کارخانجات است. استفاده از یک فیلتر استرینر که به صورت اصولی و با در نظر گرفتن دبی، فشار و ویسکوزیته سیال طراحی شده باشد، اولین و مهمترین گام برای ایمنسازی مسیر لولهکشی است. در کنار این صافیها، بهرهگیری از تجهیزات مغناطیسی مکمل میتواند پازل محافظت از تجهیزات را کامل کند.
برای بررسی تخصصی نیازهای خطوط لوله خود، استعلام قیمت طراحی و ساخت انواع فیلترهای استرینر و دریافت مشاوره فنی جهت انتخاب بهترین سیستم فیلتراسیون، از طریق راههای ارتباطی با مهندسان تماس با شایان مغناطیس در ارتباط باشید. کارشناسان ما آماده بررسی دادههای فرآیندی شما و ارائه راهحلهای سفارشی هستند.
