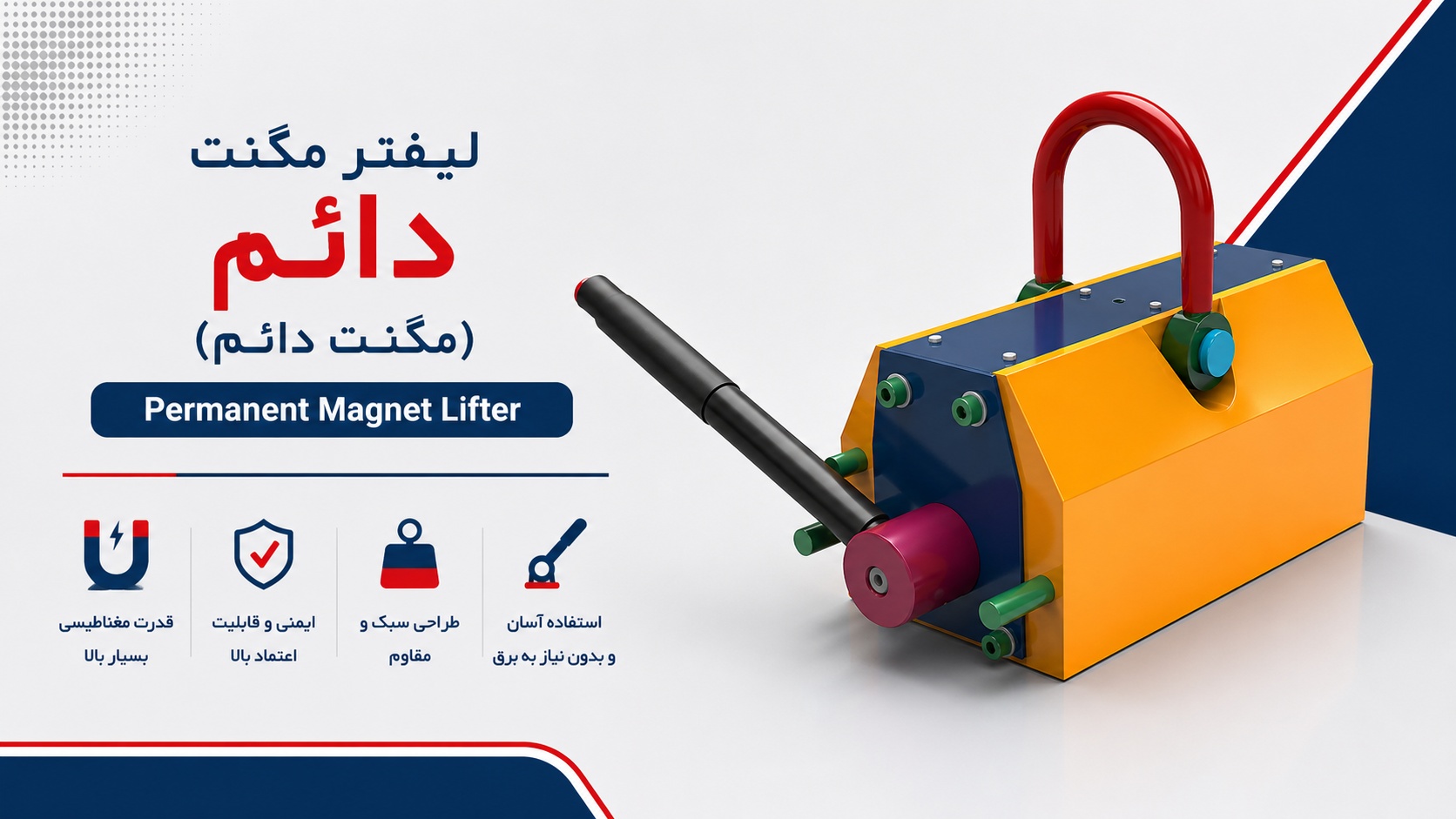

لیفتر مگنت دائم (Permanent Magnet Lifter)؛ مشخصات فنی، طرز کار و راهنمای خرید
جابجایی ایمن، سریع و بهینه قطعات سنگین فولادی در محیطهای صنعتی، همواره یکی از چالشهای اصلی مدیران تولید و مهندسان ایمنی بوده است. روشهای سنتی باربرداری مانند استفاده از زنجیر، تسمه، قلاب و یا جوشکاری موقت روی قطعات، علاوه بر زمانبر بودن، خطرات ایمنی بالایی به همراه دارند و ممکن است به سطح قطعه کار آسیب برسانند. در این میان، لیفتر مگنت دائم (Permanent Magnet Lifter) به عنوان یک راهکار مهندسیشده و فوقالعاده کارآمد، تحولی در سیستمهای انتقال مواد ایجاد کرده است.
این تجهیزات مغناطیسی با بهرهگیری از قویترین آهنرباهای دائم در جهان، بدون نیاز به هیچگونه منبع تغذیه الکتریکی، قادرند قطعات آهنی تخت و گرد را با ایمنی مطلق جابجا کنند. لیفتر مگنتهای دستی نه تنها سرعت عملیات باربرداری را به شکل چشمگیری افزایش میدهند، بلکه با حذف تجهیزات جانبی، هزینههای استهلاک و نگهداری را نیز به حداقل میرسانند.
در این مقاله جامع از مجموعه شایان مغناطیس، به بررسی دقیق مشخصات فنی، مکانیزم عملکرد، مزایای صنعتی و نکات کلیدی برای انتخاب و خرید لیفتر مگنت دائم متناسب با ظرفیت خطوط تولید میپردازیم.
نکات کلیدی در یک نگاه
- ظرفیت باربرداری: از ۱۰۰ کیلوگرم تا ۶۰۰۰ کیلوگرم متغیر است.
- ایمنی بالا: دارای ضریب ایمنی استاندارد ۳.۵ (توان مهار بار تا ۳.۵ برابر ظرفیت نامی در شرایط آزمایشگاهی).
- منبع تغذیه: کاملاً بینیاز از برق، باتری و کابلکشی.
- کاربری: مناسب برای جابجایی قطعات آهنی به شکل تخت (ورق، بلوک) و گرد (شفت، لوله).
- ایمنی اپراتوری: مجهز به قفل مکانیکی بر روی اهرم دستگاه جهت جلوگیری از رهاسازی تصادفی.
- تجهیزات جانبی: بینیاز از ابزارآلاتی مانند زنجیر، تسمه و جوشکاری گیره روی قطعه.
لیفتر مگنت دائم (Permanent Magnet Lifter) چیست؟
لیفتر مگنت دائم یا مگنت باربردار دستی، یک تجهیز صنعتی برای بلند کردن و جابجایی قطعات فرومغناطیسی (مانند آهن و فولاد) است. هسته اصلی این دستگاه از قویترین آهنرباهای دائم، عموماً آهنرباهای نئودیمیوم (NdFeB) ساخته میشود. این نوع از مگنتها دارای شدت میدان مغناطیسی بسیار بالایی هستند و در طول زمان دچار افت قدرت نمیشوند.
طراحی این دستگاه به گونهای است که خطوط میدان مغناطیسی را در بدنه فولادی خود حبس کرده و تنها با چرخش یک اهرم، این خطوط را به سمت قطعه کار هدایت میکند. از آنجایی که در این ابزار از هیچگونه سیمپیچ الکتریکی استفاده نشده است، لیفتر مگنت دائم به هیچ منبع برقی نیاز ندارد. این ویژگی، آن را به یکی از قابلاعتمادترین و ایمنترین تجهیزات بالابر در صنایع سنگین تبدیل کرده است، زیرا خطر سقوط بار در اثر قطع ناگهانی برق شبکه به صفر میرسد.
طرز کار لیفتر مگنت دستی؛ ایمن و بدون نیاز به برق
مکانیزم عملکرد لیفتر مگنت دستی بر پایه اصول فیزیک مغناطیس و هدایت شار مغناطیسی طراحی شده است. درون محفظه دستگاه، دو مجموعه از آهنرباهای دائم قرار دارند: یک مجموعه ثابت و یک مجموعه متحرک (که به روتور متصل است).
طرز کار این دستگاه در دو حالت خلاصه میشود:
- حالت خاموش (OFF): زمانی که اهرم در حالت OFF قرار دارد، قطبهای مغناطیسی آهنربای متحرک در تقابل با آهنربای ثابت قرار میگیرند. در این حالت، خطوط میدان مغناطیسی در داخل خود دستگاه یک مدار بسته تشکیل میدهند (اتصال کوتاه مغناطیسی) و هیچ نیروی جاذبهای در کف دستگاه احساس نمیشود.
- حالت روشن (ON): اپراتور دستگاه را روی قطعه آهنی قرار داده و اهرم را میچرخاند (از حالت OFF به ON). با این حرکت مکانیکی، آرایش آهنرباهای داخلی تغییر کرده و همجهت میشوند. در این لحظه، خطوط میدان مغناطیسی از بدنه دستگاه خارج شده، وارد قطعه آهنی زیرین شده و مجدداً به دستگاه بازمیگردند. این عبور شار مغناطیسی از قطعه کار، باعث ایجاد یک نیروی جاذبه بسیار قدرتمند میشود که قطعه را محکم به مگنت متصل میکند.
پس از اتمام جابجایی و قرار دادن قطعه در محل مورد نظر، اپراتور قفل مکانیکی اهرم را آزاد کرده و آن را به حالت OFF برمیگرداند. با این کار خاصیت مغناطیسی سطح قطع شده و لیفتر به راحتی از قطعه جدا میشود.
مشخصات فنی لیفتر مگنتهای شایان مغناطیس
مدیران فنی و کارشناسان خرید همواره به دنبال تجهیزاتی هستند که مشخصات فنی آنها پاسخگوی شرایط سخت صنعتی باشد. لیفتر مگنتهای تأمینشده توسط گروه صنعتی شایان مغناطیس دارای مشخصات استاندارد و تأییدشدهای هستند که ایمنی و کارایی را تضمین میکنند.
مهمترین ویژگیهای فنی این تجهیزات عبارتند از:
- ظرفیتهای متنوع: این دستگاهها در ظرفیتهای مختلف از ۱۰۰ کیلوگرم تا ۶۰۰۰ کیلوگرم (۶ تن) قابل ارائه میباشند تا نیاز صنایع سبک تا سنگین را پوشش دهند.
- ضریب ایمنی (Safety Factor) ۳.۵: این یک پارامتر حیاتی است. ضریب ایمنی ۳.۵ به این معناست که نیروی پارگی (Breakaway Force) یا حداکثر توان کشش مگنت در شرایط ایدهآل آزمایشگاهی، سه و نیم برابر ظرفیت نامی درج شده روی دستگاه است. (به عنوان مثال، مگنتی با ظرفیت نامی ۱۰۰۰ کیلوگرم، در شرایط ایدهآل تا ۳۵۰۰ کیلوگرم در برابر جدا شدن مقاومت میکند). این حاشیه ایمنی بالا برای خنثی کردن عواملی مانند لرزش جرثقیل، ناهمواری سطح قطعه و تکانهای ناگهانی در نظر گرفته شده است.
- طراحی کف V شکل: سطح مقطع این مگنتها دارای یک شیار V شکل است. این طراحی هوشمندانه باعث میشود تا لیفتر مگنت دائم علاوه بر قطعات تخت (ورق، بلوک)، بتواند قطعات گرد (لوله، شفت و استوانه) را نیز به خوبی در مرکز خود مهار کرده و جابجا کند.
- قفل مکانیکی ایمنی: اهرم قطع و وصل دستگاه دارای یک قفل مکانیکی فنردار است. این قفل تضمین میکند که اهرم در حین جابجایی بار، در اثر برخورد ناگهانی با موانع، به هیچ وجه به حالت OFF برنگردد.
جدول مشخصات فنی عمومی لیفتر مگنت
| مشخصه فنی | توضیحات |
| نوع آهنربا | آهنربای دائم (عمدتاً نئودیمیوم NdFeB با گرید صنعتی بالا) |
| محدوده ظرفیت باربرداری | ۱۰۰ الی ۶۰۰۰ کیلوگرم (بر اساس تناژ درخواستی) |
| ضریب ایمنی (SF) | ۳.۵ (نیروی پارگی مساوی با ۳.۵ برابر ظرفیت اسمی) |
| منبع تغذیه | بدون نیاز به برق، باتری یا کابلکشی |
| سیستم قفلکننده | قفل مکانیکی ضامندار بر روی اهرم سوئیچینگ |
| نوع قطعات سازگار | قطعات فولادی تخت (پلیت) و گرد (شفت و لوله) |
مزایای استفاده از لیفتر مگنت در صنایع
جایگزین کردن روشهای قدیمی با لیفتر مگنت صنعتی مزایای عملیاتی متعددی به همراه دارد:
- افزایش چشمگیر سرعت کار: اتصال و رهاسازی بار تنها با حرکت یک اهرم و در کسری از ثانیه انجام میشود، در حالی که بستن تسمه یا زنجیر به دور قطعات سنگین بسیار زمانبر است.
- ارتقای ایمنی و کاهش حوادث: به دلیل عدم نیاز به برق، خطر سقوط بار ناشی از قطع برق وجود ندارد. همچنین عدم استفاده از تسمه و زنجیر، خطر پاره شدن آنها را از بین میبرد.
- حفظ سلامت قطعه کار: لیفتر مگنت قطعه را از روی سطح درگیر میکند و نیازی به فشار فیزیکی گیرهها یا خالجوش زدن قلاب روی قطعات حساس (مانند قالبهای صنعتی) نیست؛ در نتیجه سطح قطعه کاملاً سالم میماند.
- استفاده بهینه از فضا: این تجهیز ابعاد بسیار جمعوجوری دارد و به جرثقیلهای سقفی یا بازویی متصل میشود، بنابراین برای کار در راهروهای باریک و فضاهای محدود انبارها بسیار مناسب است.
- هزینه نگهداری صفر: به دلیل نداشتن قطعات الکتریکی، سیمپیچ (که در خطر سوختن باشد) و باتری، لیفتر مگنت دائم عملاً نیازی به تعمیرات و نگهداری دورهای پرهزینه ندارد.
کاربردهای لیفتر مگنت دائم در خطوط تولید
مگنتهای باربردار در گستره وسیعی از صنایع کاربرد دارند، از جمله:
- صنایع ماشینکاری و CNC: برای قرار دادن بلوکهای فولادی سنگین روی میز دستگاه فرز و تراش.
- صنایع قالبسازی: جابجایی ایمن نیمههای قالبهای سنگین تزریق پلاستیک یا دایکاست بدون آسیب به سطوح ماشینکاری شده.
- صنایع فولاد و انبار آهنآلات: بارگیری و تخلیه ورقهای ضخیم فولادی، شمشها، اسلبها و لولههای فلزی.
- کارگاههای برشکاری (لیزر، پلاسما و هواگاز): انتقال ورقهای سنگین روی میز برش.
- صنایع ریختهگری و متالورژی: جابجایی قطعات ریختهگری شده پس از خنک شدن.
راهنمای انتخاب و خرید لیفتر مگنت صنعتی
یکی از اشتباهات رایج در خرید لیفتر مگنت، عدم توجه به شرایط فیزیکی قطعه کار است. ظرفیت نامی درج شده روی دستگاه (مثلاً ۱۰۰۰ کیلوگرم)، برای یک قطعه فولادیِ تخت، با ضخامت کافی و سطح کاملاً صیقلی محاسبه شده است.
برای انتخاب ظرفیت مناسب، باید به چهار عامل کاهنده زیر توجه کنید:
- ضخامت قطعه کار: شار مغناطیسی برای ایجاد بیشترین نیروی جاذبه، نیاز به حجم کافی از فلز دارد تا در آن جریان یابد. اگر ورق فولادی بسیار نازک باشد، شار مغناطیسی به سرعت اشباع شده و از سمت دیگر ورق خارج میشود. در این حالت، مگنت نمیتواند تمام قدرت خود را اعمال کند و ظرفیت باربرداری کاهش مییابد.
- شکل قطعه (تخت یا گرد): همانطور که اشاره شد، دستگاه قابلیت جابجایی قطعات گرد را دارد. اما به دلیل کاهش سطح تماس مگنت با قطعه گرد، ظرفیت بالابری برای قطعات استوانهای و لولهها معمولاً حدود ۳۰ تا ۵۰ درصدِ ظرفیت نامی دستگاه برای قطعات تخت در نظر گرفته میشود.
- وضعیت سطح و فاصله هوایی (Air Gap): هرگونه آلودگی، زنگزدگی شدید، رنگ ضخیم، برآمدگی یا زبری زیاد روی سطح قطعه کار به عنوان «فاصله هوایی» یا مقاومت مغناطیسی عمل میکند و قدرت جذب مگنت را به شدت کاهش میدهد.
- آلیاژ قطعه: این دستگاهها برای فولادهای کربنی معمولی (Low Carbon Steel) بیشترین بازدهی را دارند. آلیاژهای دارای درصد کربن بالا یا چدنها نفوذپذیری مغناطیسی کمتری دارند و قدرت جذب روی آنها کمتر است.
جدول راهنمای تأثیر شرایط قطعه بر ظرفیت مگنت
| عامل مداخلهگر | تأثیر بر ظرفیت نامی لیفتر مگنت | راهکار |
| کاهش ضخامت ورق | افت شدید ظرفیت (گاهی تا ۵۰٪ کاهش) | مراجعه به نمودار ضخامت در کاتالوگ دستگاه |
| قطعات استوانهای/گرد | کاهش ظرفیت به ۳۰ الی ۵۰٪ تناژ نامی | انتخاب مگنت با ظرفیت ۲ تا ۳ برابر وزن قطعه گرد |
| وجود زنگزدگی یا رنگ | ایجاد گپ هوایی و کاهش قدرت جذب | تمیز کردن سطح قطعه در نقطه اتصال مگنت |
| جنس چدن یا فولاد آلیاژی | کاهش ظرفیت به دلیل افت نفوذپذیری مغناطیسی | مشاوره با کارشناسان پیش از خرید |
عوامل مؤثر بر قیمت لیفتر مگنت دائم
قیمت مگنت جرثقیل دستی تحت تأثیر چند فاکتور اساسی تعیین میشود:
- ظرفیت اسمی: طبیعی است که هرچه ظرفیت دستگاه از ۱۰۰ کیلوگرم به سمت ۶۰۰۰ کیلوگرم افزایش یابد، به دلیل استفاده از حجم و تعداد بیشتری از آهنرباهای نئودیمیوم، قیمت آن نیز افزایش مییابد.
- کیفیت و گرید آهنربا: استفاده از آهنرباهای دائم با گرید بالا که در برابر حرارت محیط و گذشت زمان دچار افت مغناطیسی نمیشوند، تأثیر مستقیمی بر قیمت و البته طول عمر دستگاه دارد.
- کیفیت ماشینکاری و مونتاژ: دقت ماشینکاری روتور داخلی و بدنه، باعث میشود سوئیچ کردن اهرم به نرمی انجام شود و هرزگردی یا قفلشدگی در سیستم رخ ندهد.
- اصالت ضریب ایمنی: دستگاههایی که ضریب ایمنی واقعی ۳.۵ را در تستهای پارگی (Pull-out Test) ثبت میکنند، از متریال مرغوبتری ساخته شدهاند.
تأمین لیفتر مگنتهای تخصصی توسط شایان مغناطیس
انتخاب صحیح تجهیزات باربرداری، مستقیماً با ایمنی پرسنل و حفظ سرمایههای کارخانه در ارتباط است. مجموعه شایان مغناطیس به عنوان یک مرجع تخصصی در زمینه تأمین انواع مگنت و تجهیزات مغناطیسی صنعتی، آماده ارائه خدمات به واحدهای تولیدی است.
ما در شایان مغناطیس، لیفتر مگنتهای دائم را با ضریب ایمنی واقعی ۳.۵، قفلهای مکانیکی استاندارد و در ظرفیتهای متنوع (۱۰۰ تا ۶۰۰۰ کیلوگرم) تأمین میکنیم. کارشناسان فنی ما پیش از ثبت سفارش، شرایط خط تولید شما (شامل ابعاد، وزن، شکل و ضخامت قطعات درگیر) را بررسی کرده و دقیقترین ظرفیت ممکن را برای خرید به شما پیشنهاد میدهند تا علاوه بر تأمین ایمنی صددرصد، از پرداخت هزینههای اضافی برای خرید ظرفیتهای غیرضروری جلوگیری شود.
سوالات متداول (FAQ)
۱. آیا لیفتر مگنت دائم در صورت قطع برق، بار را رها میکند؟
خیر؛ این دستگاه کاملاً مستقل از شبکه برق است و نیروی خود را از آهنرباهای دائم داخلی تأمین میکند. قطع برق کارخانه هیچ تأثیری در عملکرد آن نداشته و بار هرگز رها نمیشود.
۲. معنی ضریب ایمنی ۳.۵ در لیفتر مگنت چیست؟
این عدد نشان میدهد که در شرایط استاندارد آزمایشگاهی (ورق ضخیم و بدون فاصله هوایی)، نیروی لازم برای کنده شدن مگنت از روی قطعه، ۳.۵ برابر ظرفیتی است که روی پلاک دستگاه نوشته شده است. این ضریب برای تضمین ایمنی در برابر شوکها و لرزشهای حین کار است.
۳. آیا میتوان از این مگنت برای جابجایی لوله و شفت (قطعات گرد) استفاده کرد؟
بله؛ کف این دستگاهها دارای طراحی V شکل (ناودانی) است که روی مقاطع مدور به خوبی مینشیند. با این حال باید توجه داشت که ظرفیت دستگاه برای بلند کردن مقاطع گرد کمتر از قطعات تخت است.
۴. عمر مغناطیسی لیفتر مگنت چقدر است؟
از آنجایی که در ساخت این دستگاهها از آهنرباهای دائم استفاده میشود، در صورت استفاده صحیح، جلوگیری از ضربات شدید به بدنه و عدم قرارگیری در دماهای بسیار بالا (بالاتر از ۸۰ درجه سانتیگراد)، قدرت مغناطیسی آنها دائمی خواهد بود و افت نمیکند.
۵. چگونه ظرفیت مناسب لیفتر مگنت را برای کارگاه خود انتخاب کنم؟
انتخاب ظرفیت بر اساس وزن قطعه، حداقل ضخامت ورقهای شما، نوع سطح قطعه (تخت یا گرد) و جنس آلیاژ انجام میشود. بهترین راه، تماس با کارشناسان فنی و ارائه مشخصات قطعاتتان برای دریافت مشاوره تخصصی است.
راهنمای نهایی انتخاب و راهاندازی تجهیزات باربرداری مغناطیسی
خرید تجهیزات ایمنی و باربرداری نیازمند دقت فنی بالایی است. لیفتر مگنت دائم، با حذف چالشهای ابزارهای سنتی، سرعت، راندمان و ایمنی خطوط تولید، قالبسازیها و انبارهای فولاد را به سطح جدیدی ارتقا میدهد. با توجه به تأثیر مستقیم عواملی نظیر ضخامت ورق، شکل قطعه و فاصلههای هوایی بر عملکرد نهایی دستگاه، انتخاب یک تأمینکننده متخصص که علاوه بر فروش، خدمات مشاوره مهندسی نیز ارائه دهد، امری ضروری است.
برای استعلام قیمت، بررسی مشخصات فنی دقیق یا انتخاب لیفتر مگنت دائم متناسب با نیاز خط تولید و ظرفیتهای موردنیاز خود، هماکنون با کارشناسان شایان مغناطیس در ارتباط باشید. تیم مهندسی ما آماده ارائه بهترین راهکارهای مغناطیسی با بالاترین استانداردهای ایمنی به شما صنعتگران گرامی است.
