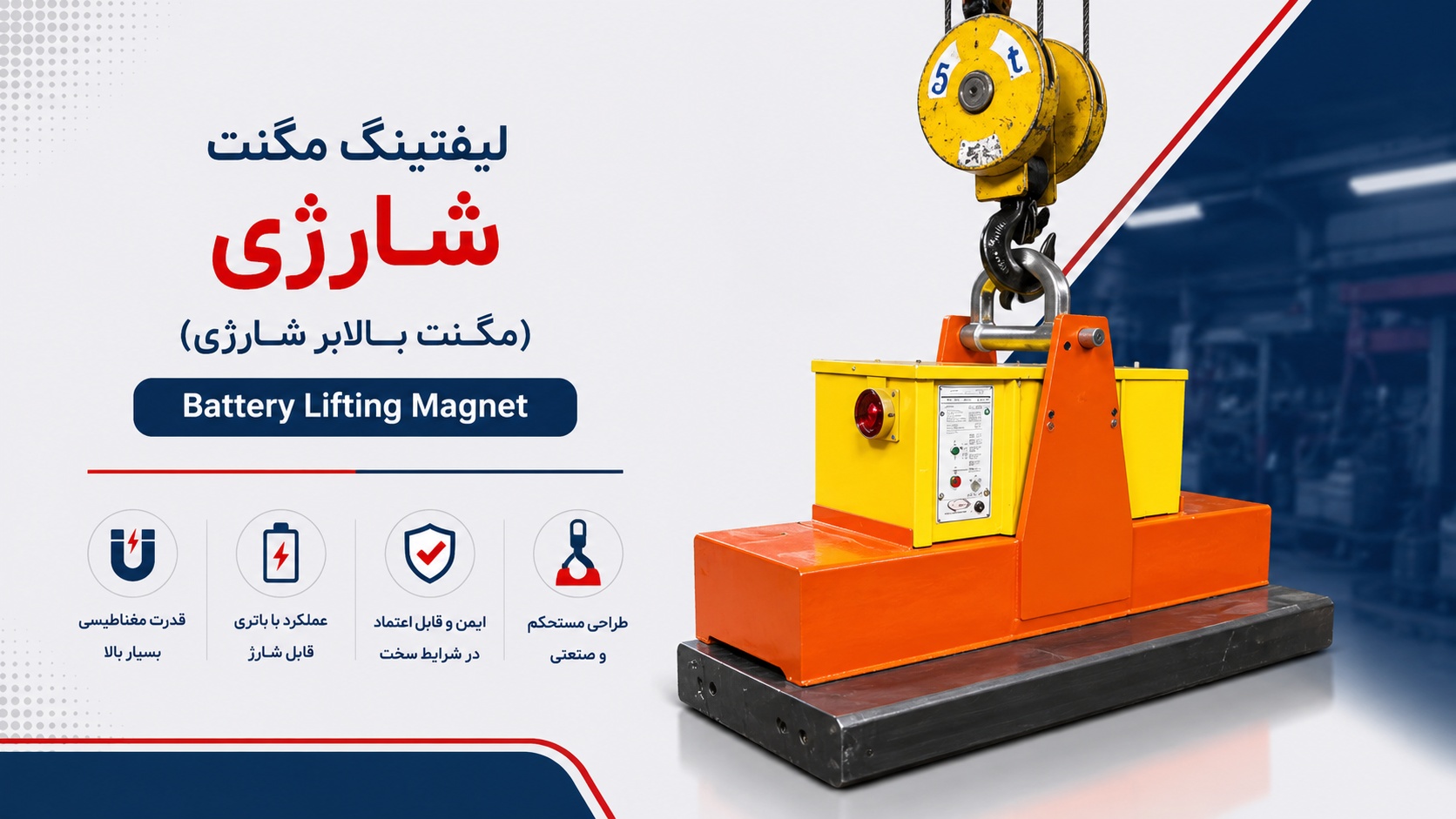

راهنمای جامع لیفتینگ مگنت شارژی (Battery Lifting Magnet): مشخصات، کاربرد و انتخاب
در محیطهای صنعتی، انبارها، سایتهای ساختمانی و محوطههای بازی که دسترسی به برق شبکه (Mains Power) محدود است، جابجایی ایمن و سریع مقاطع فولادی سنگین همواره یک چالش بزرگ محسوب میشود. از سوی دیگر، در خطوط تولیدی که از مگنتهای الکتریکی کابلی استفاده میکنند، خطراتی نظیر پارگی کابل، خرابی سیستم کابلجمعکن و البته قطعی ناگهانی برق شهری، ایمنی عملیات باربرداری را تهدید میکند. در چنین شرایطی، لیفتینگ مگنت شارژی (Battery Operated Lifting Magnet) به عنوان یک راهکار مهندسی کاملاً مستقل، ایمن و کارآمد به میدان میآید.
این تجهیزات مغناطیسی پیشرفته، با تکیه بر منبع تغذیه داخلی (باطریهای صنعتی) خود، نیاز به اتصال دائم به برق شهری را به طور کامل حذف کردهاند. مجموعه تخصصی شایان مغناطیس به عنوان یکی از پیشگامان تولید و تأمین تجهیزات مغناطیسی صنعتی، راهکارهای نوآورانهای در زمینه تأمین انواع مگنتهای بالابر شارژی متناسب با نیاز خطوط تولید ارائه میدهد.
در این مقاله تخصصی، به بررسی دقیق ساختار مهندسی، مزایای رقابتی، الزامات ایمنی و نکات حیاتی در انتخاب و استعلام قیمت این دسته از مگنتهای صنعتی خواهیم پرداخت تا مدیران و مهندسان با دیدی باز بهینهترین تجهیز را برای مجموعه خود انتخاب کنند.
📌 نکات کلیدی در یک نگاه
- استقلال کامل از شبکه: عدم نیاز به برق مستقیم (شهری) و عملکرد کاملاً مستقل با استفاده از شارژر و باطری داخلی.
- ظرفیت باربرداری: گستره وسیع طراحی از ۵۰۰ کیلوگرم تا ۱۰,۰۰۰ کیلوگرم (۱۰ تن).
- ضریب ایمنی بسیار بالا: دارای ضریب ایمنی ۳ (Safety Factor 3:1) جهت تضمین قطعی عدم سقوط بار.
- متریال کویل (سیمپیچ): استفاده از سیمهای استاندارد آلومینیومی و مسی (با تحمل حرارت تا ۱۸۰ درجه سانتیگراد).
- پایداری عملکرد: طراحیشده جهت یک شیفت کاری کامل و مداوم تنها با یک بار شارژ قبلی.
- تطبیقپذیری: قابلیت نصب سریع بر روی انواع جرثقیلهای سقفی، موبایل کرینها و لیفتراکها.
لیفتینگ مگنت شارژی (Battery Operated Magnet) چیست؟
لیفتینگ مگنت شارژی، یکی از کاربردیترین انواع آهنرباهای صنعتی است که برای جابجایی، بلند کردن و انتقال مقاطع فلزی (مانند ورقهای فولادی، شمش، لوله و بلوکهای آهنی) طراحی شده است. تفاوت بنیادین این دستگاه با مگنتهای الکتریکی معمولی در منبع تأمین انرژی آن است. این مگنتها نیروی الکترومغناطیسی خود را از طریق پک باطریهای قدرتمندِ تعبیهشده در داخل یا روی شاسی دستگاه تأمین میکنند.
به عبارت دیگر، مدار الکتریکی دستگاه مستقل از کابلکشیهای رایج جرثقیل است. این استقلال انرژی باعث میشود مگنت شارژی به یک «تجهیز پرتابل و متحرک» تبدیل شود که میتوان آن را به راحتی از یک جرثقیل باز کرده و روی دستگاهی دیگر (حتی در فضاهای بازِ خارج از سوله) نصب کرد. با فشردن دکمه روی تابلو فرمان یا استفاده از ریموت کنترل، جریان DC از باطری به سیمپیچها منتقل شده و میدان مغناطیسی قدرتمندی برای جذب بار ایجاد میگردد.
ساختار داخلی و مشخصات فنی مگنتهای بالابر شارژی
عملکرد بینقص و طول عمر بالای مگنت شارژی در شرایط سخت صنعتی، نتیجه استفاده از متریال درجه یک و مهندسی دقیق در طراحی مدار مغناطیسی آن است. اجزای اصلی تشکیلدهنده این تجهیزات عبارتند از:
۱. هسته مغناطیسی فولادی
بدنه و هسته اصلی دستگاه از بلوکهای یکپارچه فولاد آلیاژی با نفوذپذیری مغناطیسی (Magnetic Permeability) بسیار بالا ساخته میشود. طراحی دقیق این هسته سبب میشود تا خطوط شار مغناطیسی بهینهسازی شده و بدون کمترین هدررفت در هوا، مستقیماً به عمق قطعه کار (بار) نفوذ کنند.
۲. کویل (سیمپیچ) مسی و آلومینیومی
برای تولید میدان الکترومغناطیسی، از سیمپیچهای استانداردی استفاده میشود که در قلب هسته فولادی قرار میگیرند. در ساخت این مگنتها امکان استفاده از هر دو نوع سیم استاندارد آلومینیومی و مسی وجود دارد.
مس دارای هدایت الکتریکی بالاتری است و مقاومت اهمی کمتری ایجاد میکند؛ به همین دلیل مگنتهای دارای سیمپیچ مسی، راندمان بالاتری داشته و ابعاد جمعوجورتری دارند. از سوی دیگر، در دستگاههای ارائهشده، سیمهای مسی دارای کلاس عایقی بالا با تحمل حرارت ۱۸۰ درجه سانتیگراد (معادل کلاس حرارتی H) هستند که از سوختن سیمپیچ در صورت کارکرد طولانیمدت جلوگیری میکند.
۳. سیستم تأمین توان و باطریها
تکنولوژی به کار رفته در این تجهیزات به گونهای است که بیشترین شدت میدان مغناطیسی با کمترین توان (جریان) مصرفی تولید شود. این بهینهسازی مصرف انرژی باعث میشود تا دستگاه بتواند با یک بار شارژ کامل، پاسخگوی نیاز یک شیفت کاری فشرده در کارخانه باشد.
جدول ۱: مشخصات فنی عمومی لیفتینگ مگنت شارژی
| مشخصه فنی | توضیحات و محدوده عملکرد |
| محدوده ظرفیت باربرداری | از ۵۰۰ کیلوگرم الی ۱۰,۰۰۰ کیلوگرم (۱۰ تن) |
| منبع تغذیه | باطریهای صنعتی قابل شارژ (بدون نیاز به برق شهری در حین کار) |
| جنس هسته مرکزی | فولاد آلیاژی با قابلیت هدایت مغناطیسی بالا |
| متریال سیمپیچ (کویل) | مس (راندمان بالا) / آلومینیوم (وزن سبکتر) |
| مقاومت حرارتی سیمپیچ | تحمل حرارت تا ۱۸۰ درجه سانتیگراد (کلاس عایقی H) |
| زمان کارکرد عملیاتی | مناسب برای یک شیفت کاری پیوسته (با شارژ کامل قبلی) |
| نحوه نصب | نصب سریع روی قلاب انواع جرثقیل سقفی، دروازهای و بازویی |
مزایای استفاده از مگنت شارژی در خطوط تولید و انبارها
سرمایهگذاری روی خرید مگنتهای شارژی مزایای عملیاتی متعددی برای کارخانجات فولاد، ماشینسازیها و انبارهای آهن به همراه دارد:
- حذف خطرات کابلکشی: در مگنتهای کابلی، پارگی کابل برق یا گیر کردن کابلجمعکن یکی از عوامل اصلی توقف خط تولید است. مگنت شارژی با حذف کابل، این خطر را به صفر میرساند.
- ایمنی مطلق در برابر قطعی برق: بزرگترین کابوس در جابجایی با مگنت الکتریکی، قطع شدن ناگهانی شبکه برق و سقوط بار است. از آنجایی که مگنت شارژی مستقیماً از باطری داخلی خود تغذیه میکند، نوسانات یا قطعی کامل برق کارخانه هیچ تأثیری بر عملکرد آن نداشته و بار به طور ایمن معلق باقی میماند.
- استفاده در ناوگان سیار: این مگنتها را میتوان به راحتی به قلاب جرثقیلهای ماشینی (موبایل کرینها) آویزان کرد و در سایتهای پروژهای که هنوز برقکشی نشدهاند، برای تخلیه بار تریلیها استفاده نمود.
ایمنی در لیفتینگ مگنت شارژی؛ بررسی مفهوم ضریب ایمنی ۳
در تجهیزات بلند کردن بار از زیر (Below-the-Hook Lifting Devices)، مقوله ایمنی خط قرمز مهندسی محسوب میشود. یکی از بارزترین ویژگیهای مگنتهای شارژی ارائهشده، دارا بودن ضریب ایمنی ۳ (Safety Factor 3:1) است. اما این عدد دقیقاً به چه معناست؟
بر اساس استانداردهای بینالمللی مانند ASME B30.20 (استاندارد انجمن مهندسان مکانیک آمریکا برای تجهیزات باربرداری)، ضریب ایمنی ۳ نشاندهنده نسبت «نیروی پارگی یا رهاسازی» (Tear-off Force) به «ظرفیت اسمی باربرداری» (Safe Working Load) است.
به زبان ساده، اگر ظرفیت یک مگنت شارژی ۱۰۰۰ کیلوگرم عنوان شده باشد، این مگنت در شرایط تست آزمایشگاهی (قطعه فولادی کاملاً مسطح، ضخیم و بدون فاصله هوایی) توانایی ایجاد نیروی جاذبهای معادل ۳۰۰۰ کیلوگرم را دارد. این ضریب اطمینان بالا برای این در نظر گرفته شده است که عواملی نظیر زنگزدگی سطح بار، وجود رنگ، پوستههای اکسیدی، و یا نامنظم بودن هندسه بار (که باعث ایجاد فاصله هوایی یا Air Gap میشوند) نتوانند باعث سقوط بار در حین جابجایی شوند.
پارامترهای کلیدی در انتخاب مدل مناسب دستگاه
برای اینکه دستگاه خریداریشده بالاترین راندمان را داشته باشد، باید پیش از استعلام قیمت مگنت شارژی، عوامل متعددی توسط مسئولان فنی خریدار و تیم مهندسی تأمینکننده بررسی شود.
جدول ۲: عوامل مؤثر در انتخاب لیفتینگ مگنت شارژی
| عامل مؤثر | تأثیر بر انتخاب مگنت و عملکرد آن |
| وزن قطعه کار | تعیینکننده ظرفیت پایه دستگاه (از ۵۰۰ کیلوگرم تا ۱۰ تن). |
| ابعاد و شکل هندسی | طول و عرض زیادِ ورق فولادی نیازمند استفاده از چند مگنت روی یک شاهین (Spreader) است تا بار دچار خمش نشود. |
| ضخامت بار | ورقهای بسیار نازک نمیتوانند تمام خطوط شار مغناطیسی را جذب کنند؛ در نتیجه قدرت جذب مگنت روی مقاطع نازک کاهش مییابد. |
| درجه دمای قطعه | در صورت جابجایی قطعات گرم، باید از مگنتهایی با عایقبندی ویژه حرارتی استفاده شود. سیمپیچهای مسی تا ۱۸۰ درجه سانتیگراد تحمل حرارت دارند. |
| زمان جابجایی (Duty Cycle) | مدت زمان روشن بودن مگنت در هر سیکل کاری، تعیینکننده ظرفیت باطری موردنیاز برای کارکرد در یک شیفت کامل است. |
تابلو فرمان و قابلیتهای کنترلی
مگنتهای شارژی به تنهایی یک سیستم هوشمند محسوب میشوند. طراحی تابلو دستگاه با ویژگیهای مختلف، امکانات کنترلی وسیعی را در اختیار اپراتور قرار میدهد. این تابلوها که بر روی بدنه دستگاه نصب میشوند شامل موارد زیر هستند:
- شارژر هوشمند یکپارچه: جهت اتصال سریع به برق تکفاز در پایان شیفت برای شارژ مجدد و ایمن باطریها.
- نشانگر وضعیت باطری: پنلهای LED برای نمایش لحظهای میزان شارژ باقیمانده.
- سیستم هشداردهنده صوتی و نوری: در صورتی که شارژ باطری از حد مجاز (مثلاً ۲۰ درصد) کمتر شود، سیستم آلارم میدهد تا اپراتور بار را روی زمین قرار داده و از بلند کردن بار جدید خودداری کند.
- مدار دشارژ ایمن: برای خنثی کردن پسماند مغناطیسی پس از قطع جریان، تا قطعه فولادی به راحتی از مگنت جدا شود.
عوامل مؤثر بر قیمت مگنت صنعتی شارژی
با توجه به مهندسی بودن این تجهیزات، قیمت نهایی دستگاه به پارامترهای فنی آن بستگی دارد. مهمترین عوامل تأثیرگذار بر قیمت استعلامی عبارتند از:
- ظرفیت باربرداری نامی: طبیعی است که مگنت ۱۰ تنی به فولاد، مس و باطریهای بسیار قویتری نسبت به نسخه ۵۰۰ کیلویی نیاز دارد و قیمت بالاتری خواهد داشت.
- نوع متریال سیمپیچ: استفاده از کویل مسی به دلیل راندمان بالاتر و قیمت جهانی مس، هزینه اولیه بالاتری نسبت به کویل آلومینیومی دارد، اما در درازمدت به دلیل طول عمر بیشتر و ابعاد فشردهتر، مقرونبهصرفهتر است.
- نوع و ظرفیت باطری: کیفیت باطریهای صنعتی به کار رفته مستقیماً بر روی مدت زمان کارکرد در یک شیفت و قیمت نهایی تأثیر میگذارد.
طراحی و تأمین تخصصی توسط شایان مغناطیس
تأمین تجهیزات حیاتی باربرداری نیازمند تخصص فنی، شناخت متریال و درک عمیق از استانداردهای ایمنی است. مجموعه شایان مغناطیس با سالها تجربه در ارائه راهکارهای مغناطیسی برای صنایع کشور، به عنوان مرجعی معتبر در زمینه تولید و تأمین انواع تجهیزات مغناطیسی شناخته میشود.
مزایای تأمین لیفتینگ مگنت از شایان مغناطیس:
- مشاوره فنی تخصصی: بررسی دقیق نیاز خط تولید شما (ابعاد بار، دما، سرعت خط) پیش از ارائه پیشنهاد مالی.
- تضمین استانداردهای ایمنی: ارائه تجهیزاتی که بر اساس استانداردهای بینالمللی با ضریب ایمنی ۳ به ۱ طراحی شدهاند.
- تطابق کامل با نیاز صنعت: امکان ارائه دستگاه با تابلو فرمانهای سفارشی و متریال درخواستی (سیمپیچ آلومینیومی یا مسی با عایقبندی استاندارد).
برای خرید لیفتینگ مگنت شارژی مناسب چه کاری انجام دهیم؟
انتخاب نادرست در زمینه تجهیزات لیفتینگ میتواند به خسارات مالی سنگین و حتی خطرات جانی منجر شود. برای خرید یک مگنت بالابر باطری دار، نباید صرفاً به وزن قطعه اتکا کرد. ضخامت مقطع فولادی، دمای کاری، صافی سطح و مدت زمان هر سیکل کاری، همگی در انتخاب نهایی دخیل هستند.
استفاده از مگنتهای شارژی، با حذف کابلهای مزاحم و تضمین عدم سقوط بار در هنگام قطعی برق، یکی از هوشمندانهترین ارتقاهای فنی برای انبارها و خطوط تولید محسوب میشود. برای اطمینان از خریدی موفق، دریافت مشاوره از تأمینکنندگان تخصصی این حوزه الزامی است.
«برای استعلام قیمت، بررسی مشخصات فنی دقیق و انتخاب مگنت شارژی متناسب با ظرفیت جرثقیل و نیاز خط تولید خود، همین امروز با دپارتمان مهندسی و کارشناسان شایان مغناطیس در ارتباط باشید تا بهترین گزینه برای شما بررسی گردد.»
سوالات متداول (FAQ)
۱. آیا مگنت شارژی با یک بار شارژ برای کل روز کاری پاسخگو است؟
بله، این تجهیزات با بهرهگیری از مدارات کممصرف و تولید بیشترین شدت میدان مغناطیسی با کمترین جریان، به گونهای طراحی شدهاند که با یک بار شارژ کامل پیش از شروع کار، پاسخگوی کارکرد مداوم در یک شیفت کاری باشند.
۲. مفهوم ضریب ایمنی ۳ در لیفتینگ مگنت شارژی چیست؟
به این معناست که نیروی پارگی یا حداکثر قدرت جذب مگنت در شرایط ایدهآل آزمایشگاهی، سه برابرِ ظرفیت نامی درجشده روی دستگاه است. این ضریب اطمینان برای جبران کاهش قدرت ناشی از زنگزدگی بار، فاصله هوایی و نوسانات سطحی لحاظ میشود.
۳. آیا میتوان از این دستگاه برای جابجایی قطعات داغ استفاده کرد؟
مگنتهای شارژی ارائهشده از سیمپیچهای مسی با تحمل حرارت ۱۸۰ درجه سانتیگراد بهره میبرند که برای محیطهای صنعتی گرم مناسب است. با این حال، جابجایی قطعات سرخ و بسیار داغ (مانند بیلتهای خروجی از کوره) نیازمند مگنتهای گرمبردارِ سفارشی با سیستمهای خنککننده مجزا است.
۴. تفاوت استفاده از سیمپیچ مسی و آلومینیومی در این دستگاه چیست؟
سیم مسی به دلیل هدایت الکتریکی و حرارتی بسیار بالاتر، باعث افزایش راندمان، کاهش ابعاد دستگاه و بالا رفتن مقاومت حرارتی آن میشود. در مقابل، سیم آلومینیومی برای کاربردهایی که نیازمند کاهش وزن نهایی مگنت (به دلیل محدودیت ظرفیت جرثقیل) و کاهش هزینهها هستند، انتخاب مناسبی است.
۵. در صورت اتمام شارژ باطری در حین بلند کردن بار چه اتفاقی میافتد؟
تابلو فرمان این مگنتها مجهز به سیستمهای هشداردهنده هوشمند است. پیش از آنکه شارژ باطری به حدی افت کند که خطر سقوط بار ایجاد شود، سیستم با آلارمهای نوری و صوتی اپراتور را مطلع میسازد تا سریعاً بار را در محلی امن تخلیه کرده و دستگاه را به شارژر متصل کند.
