ورق بازکن صنعتی چیست و چه نقشی در بهرهبرداری از خطوط پرس و برش دارد؟
تغذیه مداوم و بدون وقفه دستگاههای پرس، برش و ماشینکاری با ورقهای فولادی، یکی از مهمترین بخشهای خطوط تولید صنعتی است. با این حال، یکی از چالشهای همیشگی اپراتورها و رباتهای جابهجاکننده، چسبیدن ورقها به یکدیگر است. این چسبندگی، بهویژه در ورقهای چرب و روغنی، میتواند باعث ورود همزمان چند ورق به دستگاه شده و خسارات سنگینی به قالبها و تجهیزات وارد کند. در چنین شرایطی، استفاده از یک راهکار فیزیکی و ایمن برای فاصلهگذاری میان ورقها کاملاً ضروری است.

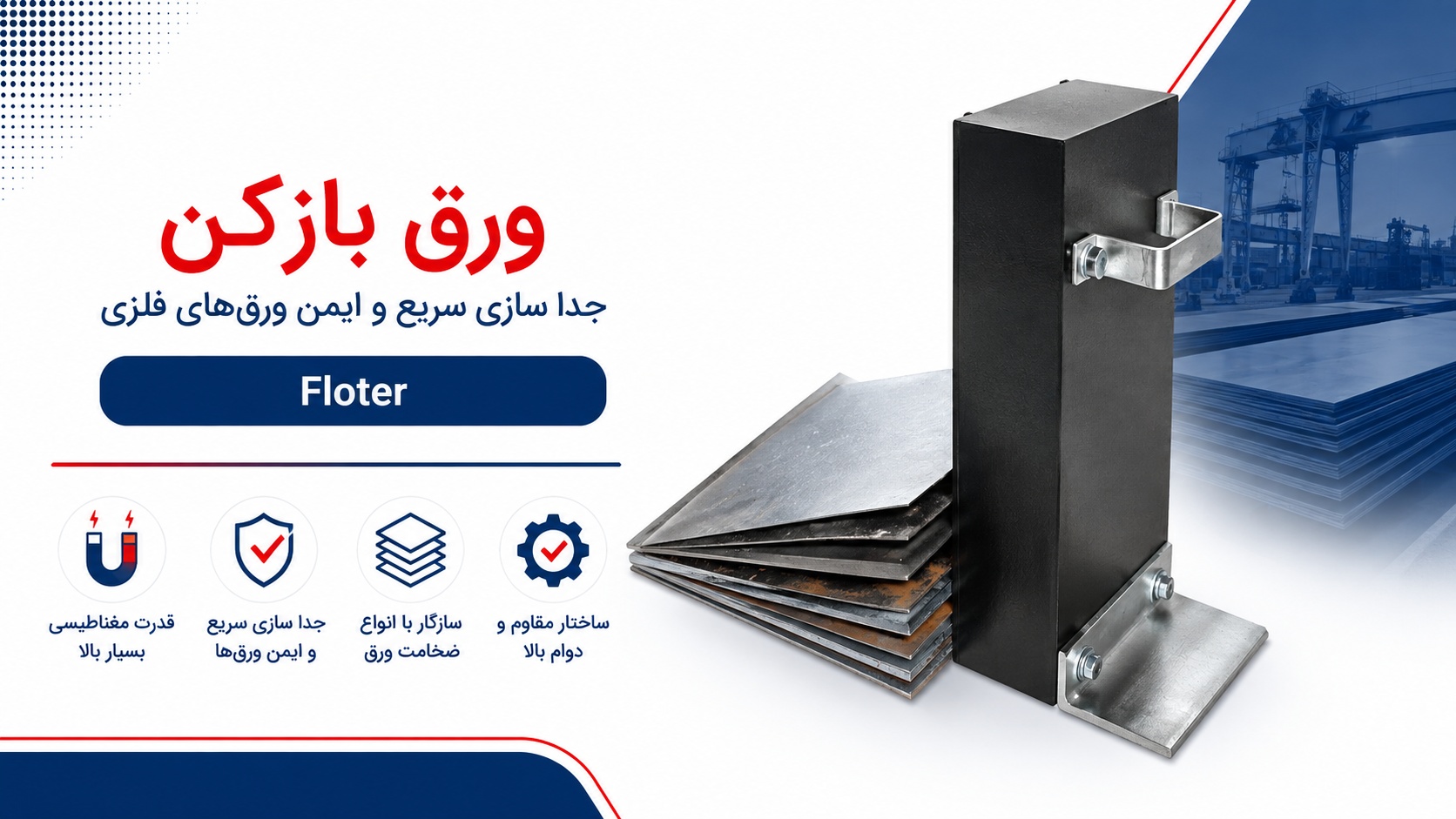

دستگاه ورق بازکن یا فلوتر ورق (Sheet Floater) یک تجهیز مغناطیسی صنعتی است که دقیقاً برای حل این مشکل طراحی شده است. این دستگاه با بهرهگیری از میدانهای مغناطیسی بسیار قدرتمند، بر نیروی چسبندگی ورقها غلبه کرده و آنها را به صورت تکبهتک از یکدیگر جدا میکند تا فرآیند جابهجایی توسط اپراتور یا رباتهای مکنده (Suction Cups) با بالاترین سرعت و ایمنی انجام شود.
در این مقاله تخصصی از مجموعه «شایان مغناطیس»، به بررسی دقیق مکانیزم عملکرد، ویژگیهای فنی، کاربردها و نحوه انتخاب ورق بازکن صنعتی متناسب با خطوط تولید خواهیم پرداخت.
نکات کلیدی در یک نگاه
- جداسازی بینقص: غلبه کامل بر مکش سطحی و چسبندگی ورقهای فولادی روغنی، چرب و بُرنده.
- بدون نیاز به برق: عملکرد کاملاً مغناطیسی بدون نیاز به جریان برق و باتری با طول عمر دائم.
- مگنتهای پیشرفته: استفاده از آهنرباهای دائم نئودیمیوم (NdFeB) با بالاترین گرید صنعتی و قدرت میدان بالا.
- افزایش ایمنی و راندمان: جلوگیری از ورود همزمان چند ورق به قالبهای پرس و کاهش خطرات آسیب به دست اپراتور.
- تنوع در طراحی: قابلیت تولید و سفارشیسازی در دو نوع دستی و اتوماتیک بر اساس ارتفاع پالت ورقها.
مقدمه؛ چرا جداسازی ورقهای فولادی در صنایع چالشبرانگیز است؟
در کارخانجات صنعتی و کارگاههای فلزکاری، ورقهای فولادی معمولاً به صورت پالتهای روی هم چیده شده (Stacked) انبار و به خط تولید منتقل میشوند. سطح این ورقها در بسیاری از مواقع برای جلوگیری از زنگزدگی و تسهیل فرآیند پرسکاری، با روغنهای صنعتی پوشانده میشود.
قرار گرفتن سطوح صاف و روغنی بر روی یکدیگر، باعث ایجاد پدیدهای به نام «مکش سطحی» و چسبندگی شدید مویینگی بین لایهها میشود. جداسازی دستی این ورقهای چرب و چسبناک، علاوه بر کند کردن سرعت خط تولید، خطر بریدگی دست اپراتورها را به شدت افزایش میدهد. از سوی دیگر، اگر رباتهای جابهجاکننده نتوانند ورقها را به درستی جدا کنند، ورود دو یا چند ورق به دستگاه برش یا پرس، باعث شکستن قالبها، آسیب به تیغهها و توقفهای طولانیمدت (Downtime) خواهد شد. اینجاست که ورق بازکن صنعتی بهعنوان یک تجهیز ضروری وارد عمل میشود.
دستگاه ورق بازکن (Sheet Floater) چیست و چگونه کار میکند؟
ورق بازکن صنعتی که در زبان انگلیسی به آن Sheet Floater یا Magnetic Sheet Separator گفته میشود، تجهیزاتی متشکل از بلوکهای مغناطیسی قدرتمند است که در کنار پالت ورقهای فولادی نصب میشود.
عملکرد این دستگاه بر پایه یکی از اصول اولیه فیزیک مغناطیس، یعنی «دفع قطبهای همنام» استوار است. زمانی که پالت ورقهای فولادی در مقابل ورق بازکن قرار میگیرد، میدان مغناطیسی پرقدرت دستگاه به داخل لبه ورقها نفوذ میکند. این میدان باعث میشود که لبه تمامی ورقهای مجاور، دارای قطب مغناطیسی یکسان (مثلاً همه قطب شمال) شوند. از آنجا که قطبهای مغناطیسی همنام یکدیگر را دفع میکنند، ورقها بلافاصله از هم فاصله گرفته و اصطلاحاً در هوا «شناور» (Float) میشوند.
این فاصله ایجاد شده، مکش و چسبندگی روغن را از بین میبرد و فضای کافی را فراهم میکند تا گیره ربات یا دست اپراتور بهراحتی و با ایمنی کامل، بالاترین ورق را برداشته و به دستگاه منتقل کند. به محض برداشتن ورق اول، ورق بعدی تحت تأثیر میدان قرار گرفته و بالا میآید.
ویژگیهای فنی و مزایای بارز ورق بازکنهای صنعتی شایان مغناطیس
تجهیزات مغناطیسی در محیطهای خشن صنعتی باید دارای پایداری و دوام بالایی باشند. ورق بازکنهای تولیدی در مجموعه شایان مغناطیس با در نظر گرفتن استانداردهای مهندسی و نیازهای واقعی خطوط تولید طراحی میشوند.
از جمله مهمترین مزایا و مشخصات فنی این دستگاهها میتوان به موارد زیر اشاره کرد:
- استفاده از مگنت NdFeB با بالاترین گرید: در هسته این دستگاهها از آهنرباهای دائم نئودیمیوم (Neodymium) استفاده میشود که قویترین نوع آهنربای دائم در صنعت محسوب میشوند. این مگنتها توانایی نفوذ در ورقهای ضخیم را دارند.
- عمر دائم و بدون استهلاک: از آنجا که این دستگاه فاقد قطعات متحرک مکانیکی است، عمر مفید آن بسیار طولانی بوده و قدرت مغناطیسی آن در طول زمان افت محسوسی نخواهد داشت.
- بدون نیاز به برق و باتری: سیستمهای فلوتر ورق شایان مغناطیس کاملاً متکی به مگنت دائم هستند. این یعنی هزینههای مصرف انرژی به صفر میرسد و خطر توقف کار در صورت قطعی برق وجود نخواهد داشت.
- قطببندی استثنایی: طراحی مدار مغناطیسی در این دستگاهها بهگونهای مهندسی شده است که خطوط میدان مستقیماً به لبه ورقها نفوذ کرده و بالاترین نیروی دافعه (Repulsion Force) را ایجاد کنند.
- بالاترین ایمنی ساخت: بدنه دستگاه به گونهای طراحی شده است که در برابر ضربات فیزیکی پالتها و قطعات سنگین مقاومت بالایی داشته باشد.
در جدول زیر خلاصه ویژگیهای ساختاری این تجهیزات آورده شده است:
| ویژگی فنی | توضیحات عملکردی | مزیت صنعتی |
| نوع مگنت | آهنربای نئودیمیوم (NdFeB) با بالاترین گرید | ایجاد نیروی دافعه بسیار قدرتمند برای ورقهای سنگین |
| منبع تغذیه | عدم نیاز به منبع انرژی خارجی (برق یا باتری) | کاهش هزینههای عملیاتی و قابلیت اطمینان ۱۰۰٪ |
| ایمنی دستگاه | بدنه مستحکم و ایزوله در برابر ضربه | محافظت از مگنتها در محیطهای خشن صنعتی |
| راندمان جداسازی | ایجاد فاصله یکنواخت و مستمر بین ورقها | جلوگیری از ورود دو ورق به قالب پرس و تسریع تولید |
| قابلیت تنظیم | طراحی بر اساس هندسه و وزن ورقها | انطباق کامل با دستگاههای اتوماتیک و رباتیک |
انواع ورق بازکن صنعتی (دستی و اتوماتیک)
ورق بازکنها با توجه به سطح اتوماسیون خط تولید و نحوه تعامل اپراتور با دستگاه، به دو دسته کلی تقسیم میشوند. مجموعه شایان مغناطیس قادر به طراحی و تأمین هر دو نمونه بر اساس نیاز کارخانجات است:
۱. ورق بازکن دستی
این مدلها معمولاً بلوکهای مغناطیسی ثابتی هستند که در دیوارههای پالت یا میز کار نصب میشوند. اپراتور پالت ورق را در کنار دستگاه قرار میدهد و دستگاه به صورت دائم میدان مغناطیسی خود را اعمال میکند. این مدل برای کارگاههای برشکاری، خمکاری و صنایعی که تغذیه دستگاه به صورت دستی توسط اپراتور انجام میشود، گزینهای بسیار مقرونبهصرفه و کارآمد است.
۲. ورق بازکن اتوماتیک (پنوماتیک / مگنت متحرک)
در خطوط تولید پیشرفته (مانند رباتیک خودروسازی)، زمانی که پالت ورق خالی میشود، برای ورود پالت جدید نباید میدان مغناطیسی مانع جابهجایی پالتها شود. ورق بازکنهای اتوماتیک دارای مکانیزمی (اغلب پنوماتیکی) هستند که هسته مغناطیسی را به ورق نزدیک یا از آن دور میکنند. به این ترتیب، دستگاه فقط در زمان نیاز فعال شده و روی سیستمهای رباتیک و اتوماسیون پیوسته، عملکردی کاملاً هماهنگ دارد.
| ویژگی مقایسهای | ورق بازکن دستی | ورق بازکن اتوماتیک |
| نحوه عملکرد | میدان مغناطیسی دائماً روی پالت اعمال میشود | هسته مغناطیسی قابلیت دور و نزدیک شدن دارد |
| نوع تغذیه خط | مناسب برای تغذیه دستی توسط اپراتور | ایدهآل برای خطوط رباتیک و مکندههای اتوماتیک |
| پیچیدگی نصب | بسیار ساده، فقط نصب فیزیکی | نیازمند اتصال به سیستمهای پنوماتیک/کنترلی خط |
| هزینه تمامشده | اقتصادی و مقرونبهصرفه | بالاتر به دلیل تجهیزات مکانیکی/پنوماتیکی اضافه |
کاربردهای ورق بازکن در صنایع مختلف
دستگاه ورق بازکن در هر صنعتی که با جابهجایی و فرآوری ورقهای فولادی سر و کار دارد، کاربردی حیاتی دارد. برخی از مهمترین صنایع مصرفکننده این تجهیزات عبارتند از:
- صنایع خودروسازی و قطعهسازی: برای تغذیه خطوط پرس بدنه و قطعات خودرو که معمولاً از ورقهای روغنی با چسبندگی بالا استفاده میکنند.
- ماشینسازی و ساخت تجهیزات: برای جداسازی ورقها جهت ورود به دستگاههای لیزر کات (Laser Cut)، پلاسما و گیوتین.
- کارگاههای برشکاری و خمکاری: جلوگیری از خطرات ایمنی برای اپراتورهایی که با ورقهای لبهبُرنده سر و کار دارند.
- تولید لوازم خانگی: در خطوط تولید بدنه یخچال، لباسشویی و سایر تجهیزاتی که نیاز به فرمدهی دقیق ورق فولادی دارند.
راهنمای انتخاب و عوامل مؤثر بر طراحی ورق بازکن متناسب با خط تولید
خرید مگنت صنعتی و تجهیزاتی مانند فلوتر ورق، نیازمند بررسی دقیق مهندسی است. یک دستگاه ورق بازکن کوچک نمیتواند ورقهای ضخیم را از هم جدا کند و یک دستگاه بیش از حد بزرگ نیز ممکن است باعث پرتاب شدن ورقهای نازک شود.
برای طراحی و انتخاب یک ورق بازکن استاندارد، کارشناسان شایان مغناطیس به پارامترهای مختلفی نیاز دارند که در جدول زیر به آنها اشاره شده است:
| پارامتر مورد نیاز | تأثیر بر طراحی و ساخت ورق بازکن |
| ضخامت ورق فولادی | تعیینکننده قدرت میدان مغناطیسی لازم (گرید و حجم مگنت) |
| ابعاد ورق (طول و عرض) | مشخص کردن تعداد دستگاههای مورد نیاز در اطراف پالت |
| وضعیت سطح ورق | میزان چربی، رطوبت یا چسبندگی ورق، نیروی دافعه مورد نیاز را تغییر میدهد |
| ارتفاع پالت ورقها | تعیینکننده طول فیزیکی دستگاه ورق بازکن |
| روش برداشتن ورق | دستی (توسط اپراتور) یا اتوماتیک (توسط ساکشن کاپ ربات) |
استعلام قیمت، مشاوره و خرید ورق بازکن از شایان مغناطیس
همانطور که اشاره شد، دستگاههای ورق بازکن تجهیزاتی سفارشیمحور هستند. عوامل متعددی نظیر ابعاد دستگاه، نوع و حجم مگنت نئودیمیوم به کار رفته، طراحی دستی یا اتوماتیک و میزان قدرت مورد نیاز، بهطور مستقیم بر روی قیمت نهایی دستگاه تأثیرگذارند.
شایان مغناطیس بهعنوان یک مجموعه تخصصی در زمینه تولید و تأمین انواع مگنت و تجهیزات جداسازی مغناطیسی، آماده ارائه مشاورههای فنی به مدیران کارخانهها و مسئولان خرید است. توصیه میشود پیش از اقدام به خرید، حتماً مشخصات دقیق ورقهای مصرفی خود را با کارشناسان فنی در میان بگذارید تا دستگاهی دقیقاً متناسب با ظرفیت خط تولید شما طراحی و پیشنهاد شود. این رویکرد از صرف هزینههای اضافی یا خرید تجهیزات ناکارآمد جلوگیری میکند.
پرسشهای متداول (FAQ)
۱. آیا دستگاه ورق بازکن (Sheet Floater) برای کار به برق یا باتری نیاز دارد؟
خیر؛ ورق بازکنهای طراحی شده بر پایه مگنتهای دائم، هیچگونه نیازی به منبع تغذیه الکتریکی یا باتری ندارند و بهصورت نامحدود از طریق میدان مغناطیسی دائمی خود عمل میکنند.
۲. ورق بازکن چگونه میتواند ورقهای فولادی چرب و روغنی را از یکدیگر جدا کند؟
میدان مغناطیسی قدرتمند دستگاه، لبه ورقها را همقطب میکند. نیروی دافعه مغناطیسی ایجاد شده بین قطبهای همنام، بر نیروی مکش سطحی روغن غلبه کرده و ورقها را از هم جدا میکند.
۳. چه تفاوتی میان ورق بازکنهای دستی و اتوماتیک در خطوط تولید وجود دارد؟
در مدلهای دستی، مگنتها ثابت هستند و دائماً میدان اعمال میکنند که برای کارگاههای دستی مناسب است. در مدلهای اتوماتیک، هسته مغناطیسی با سیستمهای پنوماتیک قابلیت جابهجایی دارد تا در زمان تعویض پالت ورق در خطوط رباتیک، تداخلی ایجاد نشود.
۴. در ساخت ورق بازکنهای شایان مغناطیس از چه نوع آهنربایی استفاده میشود؟
در این دستگاهها از آهنرباهای دائم نئودیمیوم (NdFeB) با بالاترین گرید صنعتی استفاده میشود که قویترین میدان مغناطیسی را برای غلبه بر چسبندگی ورقهای سنگین فراهم میکنند.
۵. برای استعلام قیمت و سفارش ورق بازکن متناسب با ابعاد پالت کارخانه چه اطلاعاتی باید ارائه دهیم؟
برای ارائه قیمت دقیق و طراحی اصولی، باید اطلاعاتی نظیر حداقل و حداکثر ضخامت ورقها، ابعاد دقیق ورق (طول و عرض)، حداکثر ارتفاع پالت، و میزان روغنی یا چسبناک بودن سطح ورق را به کارشناسان ما اعلام نمایید.
برای تأمین ورق بازکن متناسب با خط تولید خود چه کنیم؟
توقفهای پیدرپی خط تولید به دلیل چسبیدن ورقهای فولادی، آسیب به قالبهای گرانقیمت پرس و خطرات ایمنی برای اپراتورها، چالشهایی نیستند که بتوان در صنعت امروز آنها را نادیده گرفت. استفاده از دستگاه ورق بازکن صنعتی با بهرهگیری از مگنتهای پرقدرت NdFeB، یک سرمایهگذاری دائمی و بدون استهلاک برای افزایش راندمان خطوط ماشینکاری و پرسکاری است.
مجموعه تخصصی شایان مغناطیس با تکیه بر دانش فنی مهندسی و تجربه در تأمین تجهیزات مغناطیسی، آماده بررسی شرایط اختصاصی خطوط تولید شماست.
برای بررسی مشخصات فنی خط تولید، انتخاب مدل مناسب (دستی یا اتوماتیک) و استعلام قیمت ورق بازکن صنعتی، با کارشناسان شایان مغناطیس در ارتباط باشید.
