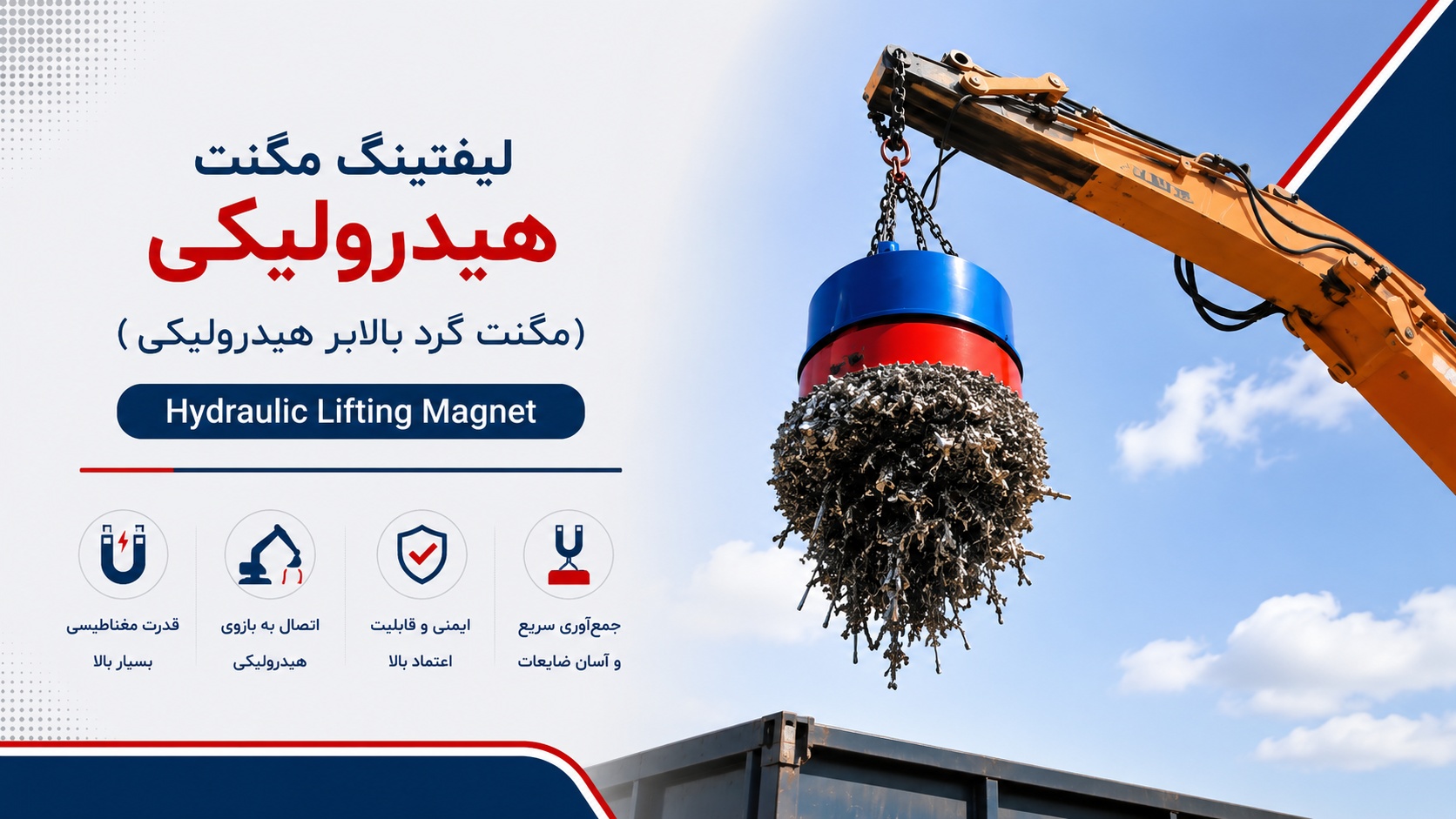

لیفتینگ مگنت هیدرولیکی چیست؟ + (مشخصات فنی و راهنمای نصب روی بیل مکانیکی)
جابجایی قراضههای آهنی و قطعات سنگین فلزی در محیطهای صنعتی، همواره یکی از چالشبرانگیزترین بخشهای لجستیک کارخانهها و سایتهای بازیافت بوده است. این چالش زمانی پررنگتر میشود که عملیات بارگیری و تخلیه در فضاهای کاملاً باز (غیر مسقف)، دور از زیرساختهای شبکه برق شهری یا در سایتهای تخریب و پروژههای عمرانی انجام شود. در چنین شرایطی، استفاده از لیفتینگ مگنتهای الکتریکی متداول که نیازمند کابلکشیهای طولانی و اتصال به شبکه برق هستند، عملاً غیرممکن یا بسیار پرخطر است.
اینجاست که لیفتینگ مگنت هیدرولیکی (Hydraulic Lifting Magnet) به عنوان یک راهکار مهندسی هوشمندانه و کاملاً مستقل وارد میدان میشود. این تجهیزات پیشرفته، با تبدیل نیروی مکانیکیِ سیال (روغن هیدرولیک ماشینآلات سنگین) به نیروی قدرتمند مغناطیسی، نیاز به هرگونه منبع تغذیه خارجی را از بین میبرند. مجموعه تخصصی شایان مغناطیس با درک عمیق از نیازهای صنایع سنگین، فولاد و بازیافت، راهکارهای نوینی در زمینه تأمین و تجهیز ماشینآلات به مگنتهای هیدرولیکی ارائه میدهد تا راندمان کاری سایتهای صنعتی به حداکثر برسد.
در این مقاله تخصصی، به بررسی دقیق مکانیزم عملکرد، مزایا، مشخصات فنی و نکات کلیدی برای خرید مگنتهای هیدرولیکی نصبشونده روی بیل مکانیکی و لودر خواهیم پرداخت.
📌 نکات کلیدی در یک نگاه
- استقلال کامل از شبکه برق: عملکرد بدون نیاز به برق شهری، کابلکشی و باطری.
- منبع تغذیه: تأمین انرژی از طریق فشار روغن هیدرولیک ماشینآلات سنگین (بیل مکانیکی، لودر و…).
- ظرفیت جابجایی: قابلیت طراحی برای ظرفیتهای متنوع از ۵۰ کیلوگرم تا ۳۰۰۰ کیلوگرم قراضه.
- محیط کاربری: ایدهآل برای استفاده در فضاهای غیر مسقف، شرایط جوی سخت و سایتهای دورافتاده.
- سهولت کاربری: امکان روشن و خاموش کردن سریع میدان مغناطیسی تنها با یک کلید از داخل کابین اپراتور (بدون نیاز به تابلو برق مجزا).
لیفتینگ مگنت هیدرولیکی چیست؟
لیفتینگ مگنت هیدرولیکی نوعی از مگنتهای صنعتی و قراضهگیر است که در دسته تجهیزات موبایل (متحرک) قرار میگیرد. در حالت استاندارد، مگنتهای الکتریکی برای ایجاد میدان مغناطیسی به جریان مستقیم برق (DC) نیاز دارند که معمولاً از طریق یک تابلوی یکسوکننده و کابلکشی از شبکه برق کارخانه تأمین میشود. اما مگنت هیدرولیکی با یک نوآوری مهندسی، سیستم تولید برق را درون خود جای داده است.
این تجهیزات به عنوان یک “پیوست” (Attachment) یا ادوات جانبی بر روی بازوی ماشینآلات سنگین راهسازی و معدنی نصب میشوند. مگنت هیدرولیکی عملاً یک نیروگاه کوچک و یک آهنربای قدرتمند را در یک پکیج واحد ترکیب کرده است و به کاربر اجازه میدهد در هر نقطه جغرافیایی، بدون محدودیت دسترسی به برق، سنگینترین قطعات فلزی و قراضهها را جابجا کند.
مکانیزم عملکرد: مگنت هیدرولیکی چگونه بدون برق کار میکند؟
شاید برای بسیاری از کارشناسان این سؤال پیش بیاید که چگونه میتوان بدون اتصال به شبکه برق یا داشتن یک باطری غولپیکر، میدان مغناطیسی با شدت بالا برای بلند کردن چندین تن قراضه ایجاد کرد؟ راز این عملکرد در سیستم ترکیبی هیدرولیک-الکتریک نهفته است.
مکانیزم کاری لیفتینگ مگنت هیدرولیکی در چهار مرحله اصلی خلاصه میشود:
- ورود سیال پرفشار: روغن هیدرولیک از طریق شیلنگهای کمکی (Auxiliary lines) ماشینِ حامل (مانند بیل مکانیکی) وارد سیستم مگنت میشود.
- به چرخش درآوردن هیدرو موتور: فشار و دبی روغن، یک هیدرو موتور (موتور هیدرولیکی) تعبیهشده در بالای مگنت را به چرخش درمیآورد.
- تولید جریان الکتریکی: شفت این هیدرو موتور مستقیماً به یک ژنراتور (دینام) متصل است. با چرخش هیدرو موتور، ژنراتور شروع به کار کرده و جریان برق مستقیم (DC) مورد نیاز را تولید میکند.
- ایجاد میدان مغناطیسی: جریان برقِ تولیدشده وارد کویلها (سیمپیچهای مسی یا آلومینیومی) درون بدنه مگنت شده و بلافاصله یک میدان مغناطیسی بسیار قدرتمند ایجاد میکند که منجر به جذب فلزات میشود.
برای آزادسازی بار، اپراتور به سادگی و با فشردن یک شاسی یا پدال در داخل کابین، مسیر جریان روغن به مگنت را قطع (یا بایپَس) میکند. با توقف هیدرو موتور، تولید برق متوقف شده و میدان مغناطیسی از بین میرود و بار در محل مورد نظر تخلیه میگردد.
مزایای استفاده از مگنتهای هیدرولیکی در سایتهای صنعتی
تأمین و استفاده از این نوع مگنتها، مزایای عملیاتی و اقتصادی متعددی برای کارفرمایان به همراه دارد:
- قابلیت موبیلیتی (Mobility) بالا: مهمترین ویژگی این دستگاه، امکان جابجایی آزادانه ماشین حامل در کل محوطه سایت است. هیچ کابلی وجود ندارد که مانع حرکت بیل مکانیکی شود.
- حذف خطرات ایمنی کابلکشی: در سایتهای ضایعات، وجود قطعات برنده و تیز به شدت بالا است. کابلهای برق معمولاً پاره شده و خطرات برقگرفتگی ایجاد میکنند. مگنتهای هیدرولیکی این ریسک را به صفر میرسانند.
- مقاومت در برابر شرایط جوی (فضای غیر مسقف): به دلیل ساختار یکپارچه، ایزوله و عدم نیاز به تابلو برقهای خارجی حساس، این مگنتها برای کار در زیر بارش باران، برف و محیطهای پر گرد و غبار کاملاً مناسب هستند.
- بیشترین شدت میدان با کمترین توان: طراحی این تجهیزات به گونهای است که با کمترین میزان مصرف جریان (آمپراژ)، بیشترین شار مغناطیسی را برای جذب حداکثری قراضه تولید میکنند.
ماشینآلات سازگار برای نصب مگنت هیدرولیک
یکی از نقاط قوت لیفتینگ مگنتهای هیدرولیکی، تطبیقپذیری آنها با طیف وسیعی از ماشینآلات سنگین است. به طور کلی، هر ماشینی که دارای سیستم هیدرولیک با دبی (Flow rate) و فشار (Pressure) مناسب باشد، پتانسیل نصب این تجهیز را دارد. ماشینآلات رایج عبارتند از:
- بیلهای مکانیکی (Excavators): محبوبترین گزینه برای نصب چنگهای مغناطیسی و مگنتهای هیدرولیکی در سایتهای اسقاط.
- لودرها (Wheel Loaders): برای جابجایی قطعات در محوطههای صاف و کارخانجات ذوب.
- جرثقیلهای متحرک هیدرولیکی: در بنادر و پایانههای بارگیری.
- تراکتورهای صنعتی و ماشینآلات راهسازی: با انجام تغییرات جزئی در مدارهای هیدرولیک، قابلیت بهرهبرداری دارند.
مشخصات فنی لیفتینگ مگنتهای هیدرولیکی
هنگام استعلام و بررسی مشخصات فنی برای تأمین مگنت از طریق مجموعههای تخصصی مانند شایان مغناطیس، پارامترهای زیر حائز اهمیت هستند. در جدول زیر، مشخصات عمومی و محدوده کاری این تجهیزات ساختاریافته است:
| ردیف | مشخصه فنی | توضیحات و محدوده کاری |
| ۱ | ظرفیت جابجایی (قراضه) | از ۵۰ کیلوگرم تا ۳۰۰۰ کیلوگرم (بسته به ابعاد مگنت و چگالی قراضه) |
| ۲ | نیروی محرکه اولیه | روغن هیدرولیک ماشینآلات سنگین (بدون نیاز به برق شبکه) |
| ۳ | سیستم کنترل | کنترل از داخل کابین با یک کلید/شاسی (توسط اپراتور) |
| ۴ | نیاز به تابلو برق مجزا | ندارد (سیستم به صورت Self-contained طراحی شده است) |
| ۵ | قطر مگنت | قابلیت طراحی و ساخت در قطرهای مختلف (سفارشیسازی بر اساس نیاز) |
| ۶ | نوع مگنت | الکترومگنت با تغذیه داخلی از طریق ژنراتور هیدرولیکی |
| ۷ | محیط کاری مجاز | فضاهای مسقف و کاملاً باز (مقاوم در برابر شرایط جوی) |
(نکته مهندسی: ظرفیت باربرداری مگنتها در جذب قراضههای نامنظم (Scrap) همواره کمتر از ظرفیت آنها در جذب شمشها یا صفحات فولادی تخت و یکپارچه است. اعداد فوق بر اساس بارگیری قراضه بیان شده است).
کاربردهای اصلی در صنایع مختلف
لیفتینگ مگنتهای هیدرولیکی در صنایعی که نیازمند جابجایی حجم بالایی از آهنآلات در محیطهای وسیع هستند، کاربردی حیاتی دارند:
- سایتهای بازیافت و اسقاط خودرو: برای جابجایی بدنه خودروها، قطعات پرس شده و ضایعات پراکنده.
- کارخانجات ذوب و فولادسازی: شارژ کورههای ذوب و جابجایی ضایعات در محوطههای دپوی کارخانه.
- پروژههای تخریب و عمرانی: جداسازی آرماتورها، میلگردها و قطعات فلزی از نخالههای ساختمانی و بتن پس از تخریب.
- صنایع ریلی و بنادر: بارگیری و تخلیه واگنهای قطار و کشتیهای حامل قراضه فلزی.
راهنمای انتخاب و خرید مگنت بیل مکانیکی (هیدرولیکی)
انتخاب صحیح یک مگنت هیدرولیکی مستلزم بررسی دقیق پارامترهای فنی ماشین حامل و نیاز خط تولید است. در هنگام مشاوره برای خرید، باید موارد زیر را در نظر داشته باشید:
- تناژ و مدل ماشین حامل: وزن عملیاتی بیل مکانیکی یا لودر شما چقدر است؟ مگنت نباید آنقدر سنگین باشد که تعادل دستگاه را به هم بزند یا به بوم (بازو) فشار مضاعف وارد کند.
- دبی و فشار هیدرولیک: ژنراتورِ مگنت برای تولید برق به میزان مشخصی از جریان روغن (لیتر بر دقیقه) و فشار (بار) نیاز دارد. این مشخصات باید با خروجی پمپ هیدرولیک دستگاه شما همخوانی داشته باشد.
- نوع و چگالی بار: قصد جابجایی چه نوع قراضهای را دارید؟ (برادههای تراشکاری، آهنآلات سنگین، ورقهای نازک یا قطعات چدنی). طراحی کویلها و قطر مگنت بر اساس نوع بار تغییر میکند.
مجموعه شایان مغناطیس با بررسی مستندات فنی دستگاه شما و تحلیل نوع بار، دقیقترین و بهینهترین ابعاد و ظرفیت را برای ساخت و تأمین مگنت پیشنهاد میدهد.
عوامل مؤثر بر قیمت لیفتینگ مگنت هیدرولیکی
قیمت مگنتهای قراضهگیر هیدرولیکی عدد ثابتی نیست و به عنوان یک تجهیز سرمایهای، تحت تأثیر متغیرهای زیر تعیین میشود:
- قطر و ابعاد مگنت: هرچه قطر صفحه مگنت بزرگتر باشد، میزان متریال مصرفی (فولاد بدنه و سیمپیچ) بیشتر شده و قیمت افزایش مییابد.
- ظرفیت مگنت: مدلی که برای جابجایی ۳۰۰۰ کیلوگرم قراضه طراحی شده، نیازمند سیمپیچهای قویتر و هیدرو ژنراتور بزرگتری نسبت به مدل ۵۰ کیلوگرمی است.
- کیفیت قطعات متحرک: برند و کیفیت هیدرو موتور و ژنراتور داخلی تأثیر مستقیمی بر طول عمر و قیمت نهایی دستگاه دارند.
- جنس سیمپیچ: استفاده از مس با خلوص بالا در سیمپیچها نسبت به آلومینیوم، راندمان کاری را در شیفتهای طولانی افزایش داده اما قیمت تمامشده را نیز بالا میبرد.
برای دریافت پیشفاکتور دقیق، نیازمند ارائه مشخصات فنی هستید.
سوالات متداول (FAQ)
۱. آیا نصب مگنت هیدرولیکی باعث افت محسوس قدرت بیل مکانیکی میشود؟
خیر. اگر مگنت متناسب با ظرفیت پمپ هیدرولیکِ کمکیِ ماشین انتخاب شود و از خطوط هیدرولیک مجزا (Auxiliary) استفاده گردد، تأثیر منفی بر عملکرد حرکتی و اصلی بیل مکانیکی نخواهد داشت.
۲. آیا برای راهاندازی این مگنت به نصب تابلو برق در کابین نیاز داریم؟
خیر. یکی از بزرگترین مزایای لیفتینگ مگنتهای هیدرولیکی این است که کاملاً بینیاز از تابلو برقهای پیچیده هستند. کنترل سیستم تنها از طریق یک مدار فرمان ساده (سوئیچ قطع و وصل جریان روغن) انجام میشود.
۳. این دستگاه توانایی جابجایی چه مقدار قراضه را در هر بارگیری دارد؟
ظرفیت این مگنتها، بسته به قطر و طراحی سفارش داده شده، متغیر است و میتواند از ۵۰ کیلوگرم برای کارهای سبک و جداسازی، تا ۳۰۰۰ کیلوگرم قراضه در هر بارگیری برای ماشینآلات سنگین متغیر باشد.
۴. آیا مگنت هیدرولیکی زیر باران و در فضای باز قابل استفاده است؟
بله. به دلیل عدم وجود کابلکشیهای ولتاژ بالا در محیط بیرون و محفظه کاملاً ایزوله و مقاوم مگنت، این تجهیزات برای کار در خشنترین شرایط آب و هوایی و فضاهای کاملاً باز طراحی شدهاند.
۵. چگونه میتوانم مگنت هیدرولیکی متناسب با دستگاه خود را سفارش دهم؟
کافی است مدل دستگاه (مثلاً بیل مکانیکی کوماتسو خط ۷)، ظرفیت پمپ هیدرولیک و نوع باری که قصد جابجایی آن را دارید را یادداشت کرده و با کارشناسان فنی شایان مغناطیس تماس بگیرید تا مناسبترین سایز به شما پیشنهاد شود.
بررسی نهایی و مشاوره تخصصی
لیفتینگ مگنت هیدرولیکی یک سرمایهگذاری هوشمندانه برای سایتهای صنعتی و پیمانکارانی است که به دنبال حداکثر بهرهوری، ایمنی بالا و استقلال کامل از شبکههای برق هستند. با استفاده از این تجهیزات، ماشینآلات سنگین شما به ابزارهایی چندمنظوره و قدرتمند برای مدیریت لجستیک فلزات تبدیل میشوند.
انتخاب صحیح قطر مگنت، ظرفیت سیمپیچ و تطابق آن با سیستم هیدرولیک، نیازمند دانش تخصصی در حوزه مکانیک سیالات و الکترومغناطیس است. خرید یک تجهیز نامناسب نه تنها راندمان را کاهش میدهد، بلکه میتواند به سیستم هیدرولیک ماشینآلات گرانقیمت شما آسیب برساند.
برای استعلام قیمت، بررسی مشخصات فنی ماشینآلات خود و انتخاب لیفتینگ مگنت هیدرولیکی متناسب با نیاز سایتتان، با کارشناسان و دپارتمان مهندسی شایان مغناطیس در ارتباط باشید.
