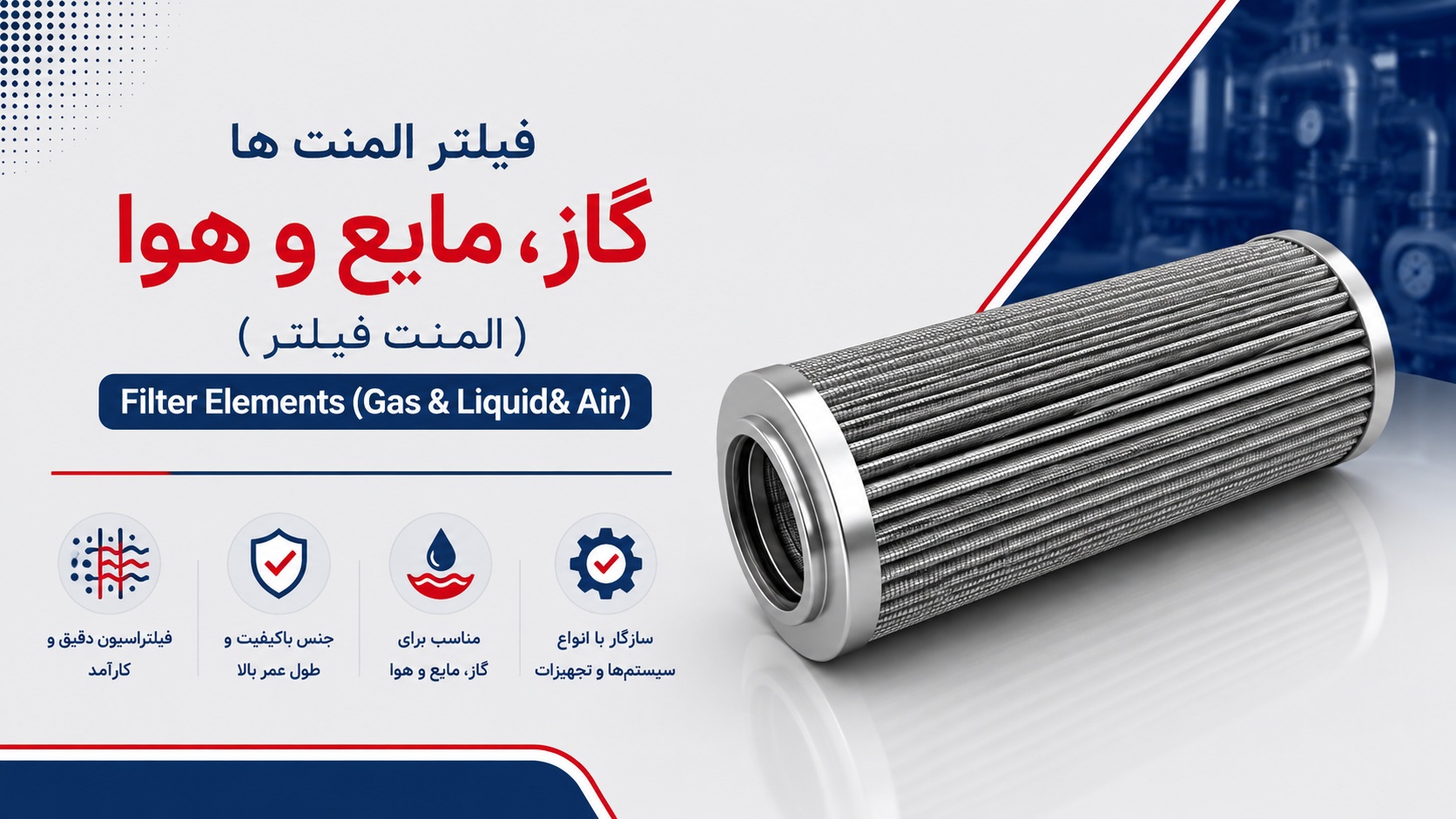

فیلتر المنت صنعتی (گاز، مایع و هوا): راهنمای جامع انتخاب و سفارش
در تجهیزات و ماشینآلات مدرن صنعتی، خلوص سیالات عبوری (گاز، مایع و هوا) نقشی حیاتی در حفظ راندمان کاری و جلوگیری از استهلاک زودرس قطعات ایفا میکند. ورود ذرات معلق، گرد و غبار، رطوبت و برادههای فلزی به درون کمپرسورها، پمپها و شیرآلات حساس، میتواند منجر به خوردگی، سایش و در نهایت توقفهای پرهزینه خطوط تولید شود. در اینجا، فیلتر المنت صنعتی به عنوان سد دفاعی اصلی و قلب تپنده سیستمهای فیلتراسیون وارد عمل میشود.
مجموعه مهندسی شایان مغناطیس، علاوه بر تخصص در تولید و تأمین تجهیزات جداسازی مغناطیسی، با شناخت دقیق نیاز صنایع به فیلتراسیون جامع، راهکارهای پیشرفتهای در زمینه طراحی و ساخت انواع المنت فیلتر ارائه میدهد. در این مقاله تخصصی، به بررسی دقیق انواع فیلتر المنتها، مکانیزم عملکرد آنها و نکات حیاتی برای انتخاب و سفارش محصولی متناسب با نیاز خط تولید شما میپردازیم.
نکات کلیدی در یک نگاه
- تنوع کاربرد: فیلتر المنتها برای سه دسته اصلی سیالات شامل گاز، مایع و هوا با مشخصات متفاوت تولید میشوند.
- اهمیت طراحی چینخورده (Pleated): باعث افزایش چشمگیر سطح فیلتراسیون و طول عمر المنت در ابعاد کوچک میشود.
- مزیت فیلترهای فلزی: فیلتر المنتهای ساختهشده از توریهای استیل (Mesh Filters)، قابلیت شستشو و استفاده مجدد دارند.
- راهکار ترکیبی شایان مغناطیس: استفاده همزمان از فیلتر المنت مایع در کنار تلههای مغناطیسی، بالاترین سطح محافظت را برای خطوط لوله به همراه دارد.
فیلتر المنت (Filter Element) چیست و چه نقشی در صنایع دارد؟
فیلتر المنت که در صنعت به آن «مغزی فیلتر» یا «کارتریج فیلتر» نیز گفته میشود، بخش مصرفی یا قابل تعویض در یک هوزینگ (محفظه) فیلتر است که وظیفه اصلی جداسازی فیزیکی آلایندهها از سیال را بر عهده دارد. زمانی که سیال (تراکمپذیر یا غیرتراکمپذیر) از منافذ (تخلخل) متریال فیلتر عبور میکند، پارتیکلهای معلق و ناخالصیهایی که ابعادشان از قطر منافذ فیلتر بزرگتر است، به دام میافتند.
هدف اصلی از بهکارگیری این تجهیزات در صنایع:
۱. حفاظت از تجهیزات پاییندستی: جلوگیری از خرابی زودرس یاتاقانها، سیلها (آببندها) و پروانهها.
۲. افزایش کیفیت محصول نهایی: بهویژه در صنایع دارویی، غذایی و شیمیایی.
۳. بازیابی مواد ارزشمند: جلوگیری از هدررفت ذرات معلق مفید در برخی فرآیندهای خاص.
انواع فیلتر المنت صنعتی بر اساس نوع سیال
در فرآیندهای صنعتی، ماهیت سیال تعیینکننده اصلی نوع و جنس فیلتر است. فیلتر المنتها به سه دسته کلی تقسیم میشوند که در جدول زیر یک مقایسه کاربردی از آنها ارائه شده است:
جدول مقایسه کاربردی انواع فیلتر المنتها
| نوع فیلتر المنت | آلاینده هدف (Target Pollutant) | شکل ظاهری رایج | کاربردهای صنعتی پرمصرف |
| فیلتر المنت گاز | ذرات جامد خشک، قطرات آب و روغن (رطوبت) | استوانهای صلب، کارتریجهای درهمتنیده | ایستگاههای تقلیل فشار گاز، کمپرسورها، خطوط انتقال |
| فیلتر المنت مایع | برادهها، رسوبات، لجن، ذرات جامد معلق | چینخورده (Pleated)، استوانهای مشبک | سیستمهای هیدرولیک، تصفیه آب صنعتی، خطوط روغنکاری |
| فیلتر المنت هوا | گرد و غبار، هاگها، ذرات معلق در هوا | مخروطی، پاکتی، کیسهای، استوانهای | ورودی هوای توربینها، سیستمهای تهویه صنعتی (HVAC) |
در ادامه، هر یک از این دستهبندیها را با جزئیات فنی بررسی میکنیم:
۱. فیلتر المنت گاز (Gas Filter Elements)
در فرآیند فیلتراسیون گاز، بهویژه در کمپرسورها و خطوط انتقال پرفشار، وجود پارتیکلهای معلق جامد و همچنین رطوبت، میتواند خوردگی، سایش و انسداد شیرآلات کنترلی را به همراه داشته باشد. فیلتر المنت گاز با ساختار متراکم خود جهت جداسازی دقیق ذرات جامد و به دام انداختن قطرات مایع (رطوبت و ذرات ریز روغن) از جریان گاز طراحی و ساخته میشود.
نکته فنی: طراحی فیلترهای گاز بهشدت وابسته به شرایط عملیاتی است و باید بر اساس کلاس کاری (Class Rating)، فشار عملیاتی (Operating Pressure) و درجه حرارت سیال صورت گیرد تا در برابر اختلاف فشارهای ناگهانی دچار ازهمگسیختگی نشود.
۲. فیلتر المنت مایع (Liquid Filter Elements)
فیلترهای مایع به منظور نصب در مسیر جریان انواع مایعات صنعتی مانند آب، روغنهای روانکار، روغنهای هیدرولیک، حلالها و مواد شیمیایی مورد استفاده قرار میگیرند.
طراحی این فیلترها معمولاً به صورت چینخورده (Pleated) انجام میشود. این نوع طراحی مهندسی باعث میشود در یک حجم محدود، سطح فیلتراسیون (Filtration Area) به حداکثر برسد؛ در نتیجه هم ظرفیت نگهداری ذرات (Dirt Holding Capacity) افزایش مییابد و هم عمر کاری فیلتر طولانیتر میشود.
راهکار تخصصی شایان مغناطیس:
در بسیاری از خطوط لوله حاوی مایعات صنعتی، بخش عمدهای از ذرات مخرب را برادههای آهنی و ذرات میکروسکوپی ناشی از سایش تشکیل میدهند. مجموعه شایان مغناطیس پیشنهاد میکند در مسیرهای حاوی برادههای آهنی، پیش از فیلتر المنتهای مکانیکی، از تلههای مغناطیسی مایعات (Magnetic Liquid Traps) استفاده شود. این ترکیب باعث جذب کامل ذرات آهنی توسط میدان مغناطیسی قدرتمند (بدون ایجاد افت فشار) شده و عمر فیلتر المنت مکانیکی را به طرز چشمگیری افزایش میدهد.
۳. فیلتر المنت هوا (Air Filter Elements)
کمپرسورهای هوا، توربینهای گازی و سیستمهای هواساز صنعتی برای عملکرد صحیح نیازمند هوای پاک و عاری از آلاینده هستند. به منظور جداسازی مواد آلاینده، دوده و پارتیکلهای معلق از جریان هوا، از فیلتر هوای صنعتی استفاده میگردد.
فیلترهای هوا بسته به نوع هوزینگ، فلوی عبوری (دبی هوا) و میزان آلایندگی محیط، در اشکال هندسی مختلفی تولید میشوند که شامل موارد زیر است:
- استوانهای (Cylindrical)
- مخروطی (Conical)
- پاکتی (Panel Filters)
- کیسهای (Bag Filters)
ویژگیهای متمایز المنت فیلترهای تولیدی شایان مغناطیس
تأمین قطعات مصرفی باکیفیت، تضمینکننده تداوم تولید در کارخانجات است. المنت فیلترهای ارائهشده توسط شایان مغناطیس با رعایت استانداردهای روز مهندسی تولید میشوند و دارای ویژگیهای برجسته زیر هستند:
- حداقل افت فشار (Low Pressure Drop): طراحی هندسی و انتخاب دقیق مدیای فیلتر به گونهای است که سیال با کمترین مقاومت عبور کرده و انرژی پمپ یا کمپرسور هدر نمیرود.
- قابلیت شستشو (در متریالهای فلزی): المنتهای ساخته شده از توریهای استنلس استیل (Mesh) پس از اشباع شدن، به راحتی با حلالها و اولتراسونیک قابل شستشو و استفاده مجدد هستند.
- مقاومت در برابر فشارهای بالا: طراحی مستحکم (با استفاده از کور تیوبهای تقویتشده) برای تابآوری در برابر افت فشار بالای سیستمهای فشار قوی.
- تخلخل استاندارد و راندمان بالا: توزیع یکنواخت منافذ برای ایجاد بالاترین راندمان فیلتراسیون (Filtration Efficiency) و جلوگیری از عبور ذرات نامطلوب.
خدمات طراحی و ساخت سفارشی فیلتر المنت
در بسیاری از خطوط تولید، فیلترهای استاندارد بازار پاسخگوی نیازهای خاص سیال یا ابعاد خاص هوزینگهای قدیمی نیستند. مجموعه شایان مغناطیس با برخورداری از دانش فنی، خدمات زیر را به واحدهای صنعتی ارائه میدهد:
- طراحی و ساخت با متریال درخواستی: امکان تولید المنت فیلتر از جنس استنلس استیل ۳۰۴ و ۳۱۶ (مقاوم در برابر خوردگی و دما)، الیاف سلولزی، فایبرگلاس و پلیاستر بر اساس خواص شیمیایی سیال.
- طراحی و ساخت فیلترهای استثنایی: مهندسی معکوس و ساخت فیلترهایی با ابعاد و شکلهای هندسی خاص و غیرمتعارف که تأمین آنها از خارج از کشور دشوار است.
- طراحی برای ظرفیتهای مختلف: ساخت المنت برای خطوط مختلف با ظرفیتهای جریانی (Flow Rate) بسیار پایین تا بسیار بالا.
راهنمای انتخاب فیلتر المنت مناسب برای خطوط تولید
انتخاب اشتباه فیلتر المنت میتواند منجر به پارگی فیلتر، افت فشار شدید و آسیب به پمپها شود. برای انتخاب صحیح یا استعلام قیمت از شایان مغناطیس، مشخص کردن پارامترهای زیر ضروری است:
جدول پارامترهای ضروری برای استعلام قیمت و سفارش ساخت
| پارامتر کلیدی | اهمیت در طراحی | مثال |
| نوع و ماهیت سیال | تعیین جنس مدیای فیلتر جهت جلوگیری از خوردگی | گاز ترش، روغن هیدرولیک، هوای فشرده |
| دبی عبوری (Flow Rate) | تعیین ابعاد و سطح مقطع فیلتر (جلوگیری از خفگی جریان) | ۵۰۰ لیتر بر دقیقه |
| فشار کاری و دمای سیال | انتخاب متریال ساختار نگهدارنده (Core) و چسبهای مقاوم | فشار ۵۰ بار، دمای ۱۲۰ درجه سانتیگراد |
| دقت فیلتراسیون (Micron Rating) | تعیین اندازه منافذ فیلتر بر اساس حساسیت قطعات پاییندستی | ۱۰ میکرون، ۲۵ میکرون و… |
| ابعاد دقیق (در صورت ساخت سفارشی) | تطابق کامل با هوزینگ (محفظه فیلتر) موجود | قطر داخلی، قطر خارجی، ارتفاع دقیق |
سوالات متداول (FAQ)
۱. تفاوت اصلی فیلتر المنت گاز با فیلتر هوا چیست؟
فیلتر هوا معمولاً برای جداسازی گرد و غبار از هوای مکش در فشار محیط استفاده میشود، در حالی که فیلتر گاز برای جداسازی ذرات جامد و قطرات رطوبت از جریانهای گازی پرفشار طراحی میشود و ساختار بسیار مقاومتری در برابر تغییرات فشار (Pressure Drop) دارد.
۲. آیا المنت فیلترهای مایع شایان مغناطیس قابل شستشو هستند؟
بله، در صورتی که فیلتر المنت سفارشی شما از جنس شبکههای فلزی بافتهشده (Wire Mesh) و استنلس استیل باشد، میتوانید آن را به صورت دورهای شستشو داده و مجدداً استفاده کنید. فیلترهای سلولزی و کاغذی معمولاً یکبار مصرف هستند.
۳. چرا فیلتر المنت مایع به صورت چینخورده (Pleated) طراحی میشود؟
طراحی چینخورده باعث میشود سطح تماس سیال با متریال فیلتر (بدون نیاز به بزرگ شدن ابعاد خارجی فیلتر) به شدت افزایش یابد. این کار افت فشار را کاهش داده و ظرفیت جذب ذرات را بالا میبرد.
۴. استفاده از تجهیزات مغناطیسی چه کمکی به فیلتر المنتهای مایع میکند؟
نصب مگنت سپراتورهای مایعات (تلههای مغناطیسی) قبل از هوزینگ فیلتر مکانیکی، باعث میشود برادهها و ذرات آهنی توسط آهنربا جذب شوند. این کار از پر شدن سریع منافذ فیلتر المنت مکانیکی جلوگیری کرده و طول عمر آن را به شدت افزایش میدهد.
۵. برای سفارش و مهندسی معکوس یک فیلتر المنت خاص چه مدارکی لازم است؟
برای سفارش ساخت، ارائه یک نمونه مستهلک فیلتر، ارسال نقشه ابعادی دقیق (شامل قطر داخلی، بیرونی و ارتفاع)، تعیین جنس حدودی، دقت میکرون مورد نیاز و مشخصات سیال کاری (دما و فشار) کافی است تا کارشناسان شایان مغناطیس فرآیند ساخت را آغاز کنند.
بهینهسازی راندمان خطوط تولید با فیلتراسیون دقیق
کیفیت سیالات در گردش، تضمینکننده سلامت ماشینآلات شماست. استفاده از فیلتر المنت صنعتی باکیفیت و استاندارد، چه در سیستمهای گازی و پنوماتیک، چه در خطوط روغن و مایعات و چه در سیستمهای هوا، ارزانترین و مطمئنترین روش برای جلوگیری از توقفهای ناگهانی (Downtime) خطوط تولید است. در نظر گرفتن شرایط عملیاتی، انتخاب مدیای مناسب و ترکیب هوشمندانه فیلتراسیون فیزیکی با تکنولوژیهای جداسازی مغناطیسی، کلید دستیابی به بالاترین بهرهوری صنعتی است.
برای استعلام قیمت ساخت فیلتر المنت، بررسی مشخصات فنی سیال در خط تولید، و یا انتخاب ترکیبی از تجهیزات جداسازی مغناطیسی و فیلترهای مکانیکی، با کارشناسان فنی و مهندسی شایان مغناطیس در ارتباط باشید. ما آمادهایم تا با بررسی دقیق نیاز شما، کارآمدترین فیلتر را طراحی و تأمین نماییم.
